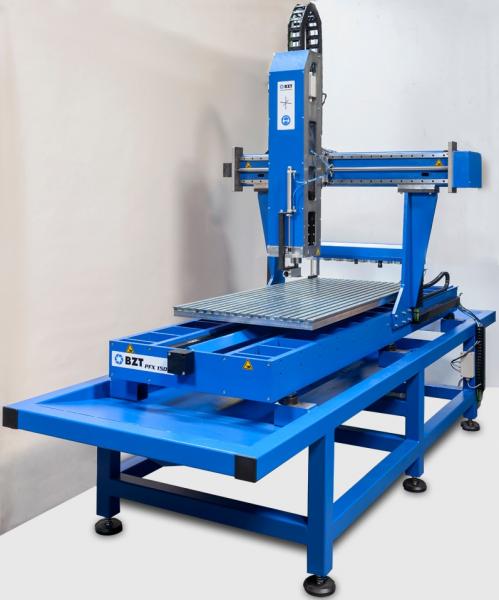

BZT PFX 700-1
Höchstleistung im 3D-Fräsen und 3D-Gravieren
Spezifikationen der BZT PFX 700-1
Arbeitsbereich
- Verfahrweg X
- 520 mm
- Verfahrweg Y
- 700 mm
- Verfahrweg Z
- 180 mm
- Aufspannfläche X
- 375 mm
- Aufspannfläche Y
- 680 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- 3 x 6 Amp | 3 x 700 W
- Eilgang
- STEPP 12000 mm/min | SERVO 25000 mm/min
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Programmierbare Auflösung
- 0,0025 mm
- Linearführung
- 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 230 V/50 Hz | 380 V/50 Hz
- Außenabmessungen
- 1400 x 1260 x 2100 mm
- Gewicht
- ca. 600 kg
Datenblatt — BZT PFX 700-1
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFX-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFX-Baureihe überzeugt
Konstruktion & Mechanik
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Einsatzgebiete & Materialien
Präzision und Geschwindigkeit der Spitzenklasse
Die BZT PFX 700-1 ist die perfekte Lösung für alle, die höchste Ansprüche an Geschwindigkeit und Präzision stellen. Mit ihrer innovativen angetriebenen Mutter in der X-Achse sorgt diese Hochgeschwindigkeits-CNC-Maschine für herausragende Fräsergebnisse und eine effiziente Bearbeitung von Aluminium und Stahl. Profitieren Sie von einer stabilen Stahlkonstruktion, die Schwingungen minimiert und die Genauigkeit maximiert.
Highlights & Vorteile
- Hochgeschwindigkeit: Erreichen Sie Geschwindigkeiten bis zu 30 Metern pro Minute.
- Präzise Bearbeitung: Ideal für Aluminium und zuverlässige Ergebnisse bei Stahl.
- Robuste Konstruktion: Solide Stahlbauweise für maximale Stabilität und Langlebigkeit.
- Effiziente Bedienung: Feststehendes Portal minimiert die zu bewegenden Massen.
- HSC-Technologie: Entwickelt für High Speed Cutting mit besten Fräsergebnissen.
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinenmodell | BZT PFX 700-1 |
| Bearbeitungsgeschwindigkeit | Bis zu 30 m/min |
| Max. Bearbeitungshöhe | Variabel, je nach Anwendung |
| Materialien | Aluminium, eingeschränkt Stahl |
| Konstruktion | Stahl, schwingungsarm |
Vertrauen Sie auf die Made in Germany Qualität der BZT PFX 700-1 und erleben Sie eine neue Dimension der CNC-Bearbeitung!
Die BZT PFX 700-1 bietet nicht nur hohe Geschwindigkeiten, sondern auch eine Hochleistungs-Performance, die in der Branche Maßstäbe setzt. Dank modernster Technologie und durchdachtem Design ist diese Hochleistungs-CNC-Maschine ideal für anspruchsvolle Anwendungen in der Metallbearbeitung geeignet.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFX 700-1
Welche Verfahrwege hat die BZT PFX 700-1?
Welche Materialien kann die PFX-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFX 700-1?
Wo wird die PFX-Baureihe gefertigt?
Wie kann ich die BZT PFX 700-1 anfragen?
Angebot für die BZT PFX 700-1 anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
