CNC-PORTALFRÄSMASCHINE
PF
Stabilität und Flexibilität bei maximaler Zuverlässigkeit
Kompakte und kostengünstige Portalfräsen für Hobby, Modellbau und leichte Gravurarbeiten.
Modellvarianten
Wählen Sie die passende Maschinengröße für Ihr Projekt
Highlights
Was die PF auszeichnet
Durchdachte Konstruktion für professionelle Ergebnisse
Portalfräse für Präzision
Hohe Präzision mit Wiederholgenauigkeit bis +/- 0,01 mm.

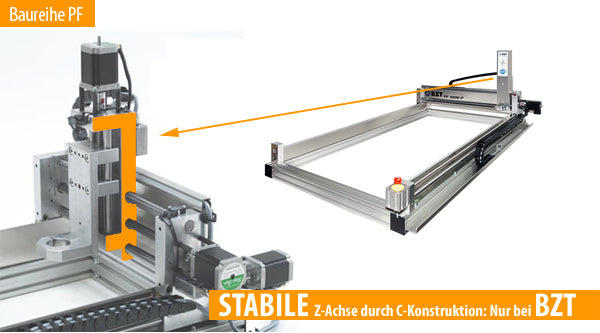

Stabiler C-Stahl Rahmen
Stabile Konstruktion für maximale Zuverlässigkeit.
Effizienter Antrieb
Synchronlauf der Spindeln gewährleistet präzise Bewegungen.
Flexibler Bedienkomfort
Ideal für semiprofessionelle Anwendungen.
Hochwertige Spindel

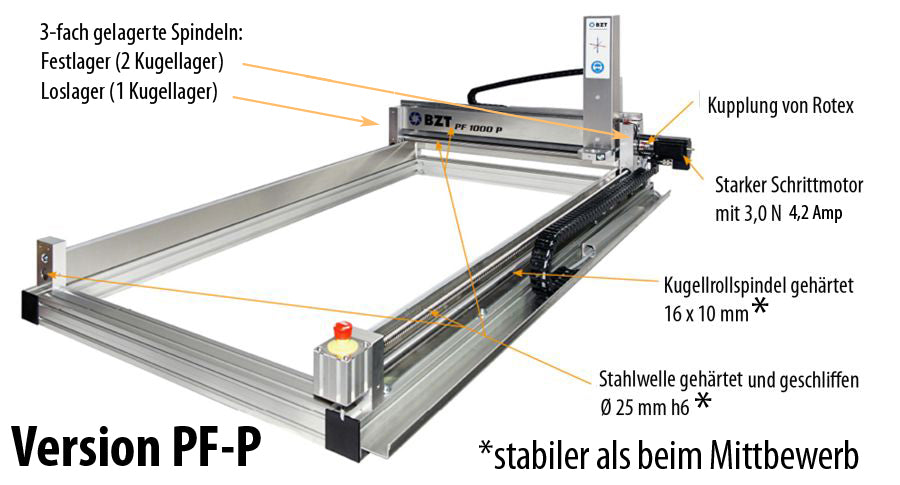

Mindestens 3-fach gelagerte Spindeln für optimale Leistung.
Präzise Steuerung
Modulare Schrittmotorsteuerung für einfache Anpassungen.
Vielseitige Achsen
X-, Y-, und Z-Achsen für umfassende Bearbeitungsmöglichkeiten.
Hohe Verfahrgeschwindigkeit
Eilgang von 6000 bis 8000 mm/min.
Technische Daten
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Spezifikationen
Verfahrweg X
290 mm – 905 mm
Verfahrweg Y
490 mm – 1495 mm
Verfahrweg Z
110 mm
Bearbeitbare Fläche X
280 mm – 875 mm
Bearbeitbare Fläche Y
405 mm – 1380 mm
Durchlasshöhe Z
ca.
Verfahrgeschwindigkeit Eilgang
6000 – 8000 mm/min
Konstruktion & Elektronik

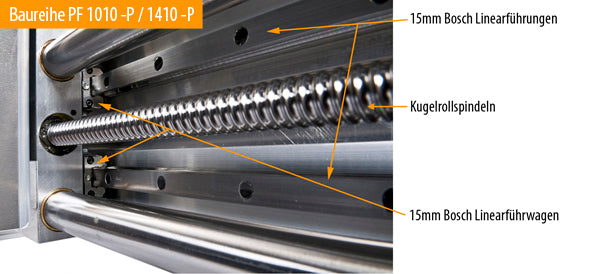

- Rundführungen Ø 25 mm (gehärtet & geschliffen)
- Kugelrollspindeln X/Y: 16 x 10 mm
- Kugelrollspindel Z: 16 x 5 mm
- Portalwangen aus 15 mm Aluminium
- Durchlasshöhe unter Portal: ca. 110 mm
- Doppelantrieb Y-Achse (Zahnriemen-Sync)
- Schrittmotoren 4,2 A / 3,0 Nm
- Optional: Closed Loop System
- Mechanische Referenzschalter
- Optional: HF-Spindel bis 1 kW
Galerie
Einsatzgebiete
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Optionales Zubehör
Erweitern Sie Ihre Maschine mit passendem Zubehör
Datenblatt auf Anfrage erhältlich.
Datenblatt anfordernHinweis zu technischen Daten: Alle Angaben ohne Gewähr.
