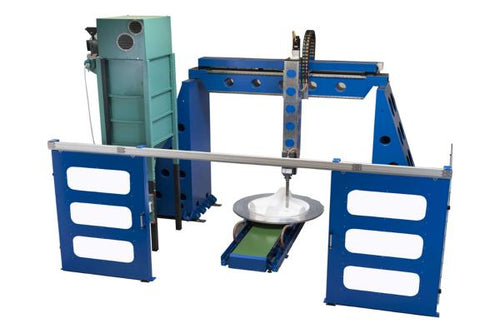

BZT PFRIndustrielle Fertigung von großen Teilen
Die PFR Baureihe ist ideal für Prototypen und industrielle Fertigung.
Technisches Datenblatt — PFR
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFR ausmacht
Arbeitsbereich
- Aufspannfläche
- Ø 1600 mm (PFR 2020) | 2500 x 1500 mm (PFR 2030)
- Bearbeitbare Fläche
- Ø 1600 mm (PFR 2020) | 2500 x 1500 mm (PFR 2030)
- Verfahrweg X
- 2050 mm – 520 mm
- Verfahrweg Y
- 2125 mm – 620 mm
- Verfahrweg Z
- 1000 mm
- Portal Durchlasshöhe Z
- 1540 mm (ohne Fräser)
Antrieb & Mechanik
- Wiederholgenauigkeit
- bis zu ca. +/- 0,01 mm
- Verfahrgeschwindigkeit Eilgang
- bis zu 25.000 mm/min
- Antrieb Servomotor
- X + Y 1 kW | Z 2 kW
- Führungen (gehärtet und geschliffen) X | Y | Z
- 25 mm
- Kugelgewindespindeln X | Y | Z
- X + Z 25 mm x 10 | Y 25 mm x 25
Allgemein
- Gewicht
- 1.800 kg (PFR 2020) | 2.200 kg (PFR 2030)
- Max. Leistung
- 12 kW
- Stromversorgung
- 400 V / 50 Hz
- Außenabmessungen (L x B x H)
- 5200 x 5500 x 4500 mm (PFR 2020) | 5200 x 6500 x 4500 mm (PFR 2030)
- Kategorie
- Speziallösungen
- Besonderheit
- Großteilefertigung, Sonderbau
Konstruktion
X- und Z-Achsen sind fest im Portal integriert und nur der Maschinentisch verfährt als Y-Achse.
Extrem schwingungsarm durch die robuste Stahlkonstruktion.
Alle Spindeln sind mindestens 3-fach gelagert: ein Festlager (2 Kugellager) und ein Loslager (1 Kugellager).
Präzisions-Kugelrollspindeln in allen Achsen: X + Z 25 mm x 10, Y 25 mm x 25.
Wiederholgenauigkeit bis zu +/- 0,01 mm (gemessen auf der Festlagerseite).
In der Y-Achse verläuft die Kugelrollspindel mittig unterhalb des Tisches und ist so gegen Verschmutzungen geschützt.
Der jeweilige Bearbeitungstisch wird auf den Stahlrahmen aufgeschraubt und erlaubt ein Überstehen des Materials vorne und hinten.
Diese Fräsmaschinen-Baureihe bietet einen Direktantrieb mittels kräftiger Servomotoren an.
Bei der Bearbeitung von Styropor können die Späne mit speziellen Hohlfrässpindeln durch einen Hohlfräser abgesaugt werden.
Die Linearführungen von Bosch Rexroth werden in allen Achsen der Portalfräse verbaut und sorgen zusammen mit den Kugelrollspindeln für präzise und exakte Fräsergebnisse.
Steuerung & Antrieb
Absolute Servomotoren (optional), kein Referenzieren der Maschine notwendig.
Frei wählbare CNC-Industriesteuerung von OSAI, Heidenhain oder Siemens für 4- oder 5-Achs-Simultanbearbeitung (optional).
Intelligente Elektroplanung durch Schaltschränke, die kundenspezifisch angepasst und frei gestaltbar sind.
Jeder Schaltschrank ist auch zusätzlich mit Servomotor X + Y 1 kW und Z 2 kW erhältlich.
Induktive Referenzschalter für berührungsloses Referenzieren.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFR-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFR
Gut zu wissen zur PFR-Baureihe
Welche Materialien kann die BZT PFR bearbeiten?
Welche Genauigkeit erreicht die PFR-Baureihe?
Wie schnell arbeitet die PFR-Baureihe?
Wo wird die PFR-Baureihe gefertigt?
Wie kann ich die PFR anfragen?
Beratung zur PFR-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFR-Baureihe?
Dynamisches Konzept mit festem Portal (X/Z) und fahrbarem Tisch (Y) – ausgelegt für große 3D-Objekte, Prototypen und Styropor-Anwendungen. Die Portalfräsmaschinen der Baureihe PFR sind der ideale Einstieg in die industrielle Fertigung von großen Teilen. Sie wurden speziell für das Fräsen von Prototypen sowie die Herstellung von Gerinnen entwickelt. Verbaut werden hochwertige Komponenten namhafter Hersteller (u. a. Festo, OSAI, Heidenhain, Siemens, Phoenix Contact, Sick). Linearführungen von Bosch Rexroth in allen Achsen sowie Kugelrollspindeln sorgen für präzise Ergebnisse; die robuste Stahlkonstruktion ermöglicht schwingungsarmes Arbeiten auch bei höheren Geschwindigkeiten.
