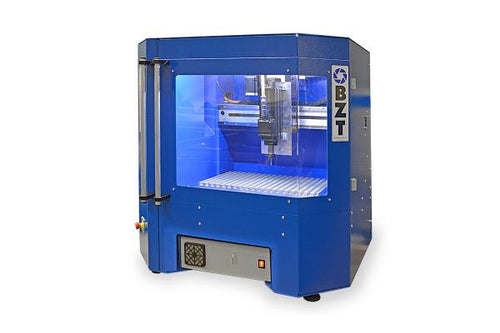

BZT PFIVielfalt auf kleinem Raum
Die PFI Baureihe bietet eine feststehendes Portal in platzsparender Bauweise.
Konstruktion & Details
Was die PFI ausmacht
Arbeitsbereich
- Aufspannfläche X × Y
- 500 × 300 mm
- Verfahrweg X
- 515 mm
- Verfahrweg Y
- 300 mm
- Verfahrweg Z
- 135 mm
Antrieb & Mechanik
- Wiederholgenauigkeit
- 0,02 – 0,03 mm
- Antrieb
- Schritt- oder Closed Loop-Schrittmotor, 4,2 A / 3,3 Nm pro Achse
- Spindeln
- Kugelrollspindeln in allen Achsen
- Linearführungen
- Bosch Rexroth mit Führungswagen
Allgemein
- Kategorie
- Einsteiger & Bildung
- Besonderheit
- Kompakte Tischfräse, minimaler Platzbedarf
Konstruktion
Kompakte CNC-Portalfräse mit feststehendem Portal und bewegtem Tisch – dadurch sehr stabile Fräsmaschine.
Kugelrollspindeln in allen Achsen sorgen für eine sehr gute Wiederholgenauigkeit von 0,02 – 0,03 mm.
Linearführungen und Führungswagen von Bosch Rexroth.
Geeignet für Serienfertigung, Modellbau, Schmuckbearbeitung und Bildung.
Steuerung & Antrieb
Schrittmotor und Endstufe mit 4,2 A / 3,3 Nm pro Achse, alternativ Closed Loop Schrittmotor möglich (optional).
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFI-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFI
Gut zu wissen zur PFI-Baureihe
Welche Materialien kann die BZT PFI bearbeiten?
Welche Genauigkeit erreicht die PFI-Baureihe?
Wo wird die PFI-Baureihe gefertigt?
Wie kann ich die PFI anfragen?
Beratung zur PFI-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFI-Baureihe?
Kompaktes Gehäuse mit integrierter Steuerung – stabil, dynamisch und ideal für Bildung, Modellbau und Serienfertigung. Die kleine und kompakte CNC-Portalfräse PFI ist durch das feststehende Portal und den bewegten Tisch eine sehr stabile Maschine. Durch die komprimierte Bauweise ist sie besonders platzsparend. Hervorzuheben ist das Gehäuse mit integrierter Steuerung. Die wahlweise Schritt- oder Closed-Loop-Steuerung macht die PFI besonders interessant für den Bildungsbereich.
