BZT PFLKompakt, präzise, vielseitig
Die PFL Baureihe ist eine vielseitige CNC-Portalfräse für Einsteiger und Handwerk – ideal für Holz, Kunststoff und Weichmetall.
Technisches Datenblatt — PFL
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFL ausmacht
Arbeitsbereich
- Aufspannfläche X × Y
- 250 – 500 × 530 – 775 mm
- Verfahrweg X | Y | Z
- 260 – 520 | 380 – 620 | 100 mm
- X-/Z-Achse
- Aluminium
Antrieb & Mechanik
- Verfahrgeschwindigkeit
- ca. 5000 mm/min
- Antrieb
- Schrittmotore 4 A / 3 Nm
- Kugelrollspindeln
- X | Y = 16 x 10 mm | Z = 16 x 5 mm
- Linearführungen
- X | Y = 25 mm | Z = 15 mm
- Frässpindel einsetzbar bis
- 1 kW
Allgemein
- T-Nutenplatte (Aluminium)
- 15 mm Stärke
- Stirn-/Endplatte
- Stahl
- Außenabmessung (B × T × H)
- 620 – 1240 × 640 – 1280 × 520 mm
- Steuerung
- USB-Steuerung U-ST 43.3, 3 Achsen, 4 Ampere
- Kategorie
- Einsteiger & Handwerk
- Besonderheit
- Kompakte Einsteigerfräse, Rahmen aus Stahl
Konstruktion
Kugelrollspindeln in allen Achsen für präzise Bewegungen.
Linearführungen 15 und 25 mm, geschliffen und oberflächengehärtet – einzigartig in dieser Preisklasse.
Geschlossenes Linearführungssystem mit verdeckten, geschützten Führungen und Führungswagen.
KTR-Kupplungen zwischen Schrittmotor und Antriebsspindel.
Verfahrwege bis zu 600 × 400 mm.
Stabiler Rahmen aus Stahl, Stirn- und Endplatte aus Stahl, X-/Z-Achse aus Aluminium.
T-Nutenplatte 15 mm inklusive (optional 20 mm Stärke).
Steuerung & Antrieb
USB-Steuerung U-ST 43.3, 3 Achsen, 4 Ampere – kompakt und preiswert, steuert bis zu 3 Achsen gleichzeitig.
Schrittmotore 4 A / 3 Nm.
BZT CNC Steuerungssoftware beim Kauf einer Steuerung inklusive.
Steuerungsoptionen: U-ST 33.1 (3,0 A) oder E-ST 43.3 (4,0 A).
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.

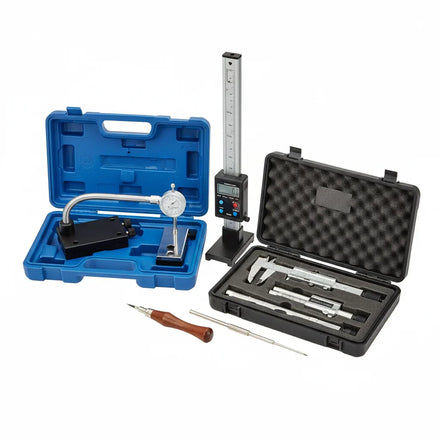

Erweitern Sie Ihre PFL
Gut zu wissen zur PFL-Baureihe
Welche Materialien kann die BZT PFL bearbeiten?
Wie schnell arbeitet die PFL-Baureihe?
Wo wird die PFL-Baureihe gefertigt?
Wie kann ich die PFL anfragen?
Beratung zur PFL-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFL-Baureihe?
Die PFL Baureihe ist eine kompakte CNC-Portalfräse für Einsteiger und Handwerk – ideal für Fräsen, Gravieren und den Modellbau auf begrenzter Stellfläche. Die stabile Konstruktion mit Linearführungen und Kugelrollspindeln in allen Achsen sorgt für ruhige, präzise Bewegungen und eine Schaltgenauigkeit von bis zu 0,02 mm. Verfahrwege von 300 bis 900 mm in der X-Achse und 200 bis 400 mm in der Y-Achse decken typische Werkstatt-Anwendungen ab. Geeignet für Holz, Kunststoff, Schaumstoffe und weiche Aluminiumlegierungen. Optional erweiterbar mit Spindeln bis 1 kW.
