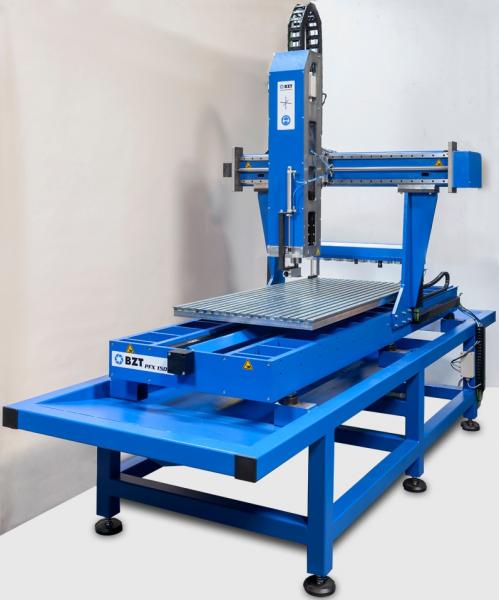

BZT PFXHöchstleistung im 3D-Fräsen und 3D-Gravieren
Die PFX Baureihe ist eine HSC-Maschine für Aluminium und Stahl in 2D, 2.5D und 3D Bearbeitung.
Technisches Datenblatt — PFX
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFX ausmacht
Arbeitsbereich
- Aufspannfläche X × Y
- 375 × 600 mm (500-H) | 375 × 680 mm (700) | 740 × 1000 mm (1000) | 740 × 1500 mm (1500)
- Verfahrweg X
- 350 mm (500-H) | 520 mm (700) | 857 mm (1000 + 1500)
- Verfahrweg Y
- 585 mm (500-H) | 700 mm (700) | 995 mm (1000) | 1450 mm (1500)
- Verfahrweg Z
- 210 mm (500-H) | 180 mm (700 / 1000 / 1500)
- Durchlasshöhe Z
- 250 mm
- Lieferumfang Tisch
- 20 mm T-Nutenplatte mit Stahlleisten
Antrieb & Mechanik
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Verfahrgeschwindigkeit X + Y
- STEPP 12.000 mm/min | SERVO 25.000 mm/min (HSC bis 30.000 mm/min)
- Antrieb
- Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm (3 × 6 A | 3 × 700 W)
- Linearführungen (Bosch Rexroth)
- 25 mm (700 / 1000 / 1500) | 500-H: X + Z 15 mm | Y 25 mm
- Kugelgewindespindeln (Bosch Rexroth)
- 500-H: X + Y 16 × 10 mm | Z 16 × 5 mm — 700: alle Achsen 16 × 5 mm — 1000 + 1500: X + Y 25 × 10 mm | Z 16 × 5 mm
Allgemein
- Gewicht
- 700 kg (500-H) | 600 kg (700) | 800 kg (1000) | 1000 kg (1500)
- Schrittweite
- 0,0025 mm
- Außenabmessungen L × B × H
- 1600 × 1000 × 2100 mm (500-H) | 1400 × 1260 × 2100 mm (700) | 1900 × 1000 × 2100 mm (1000) | 3500 × 1550 × 2100 mm (1500)
- Referenzschalter
- ja
- Stromversorgung
- 230 V / 50 Hz | 380 V / 50 Hz
- Max. Leistung
- 12 kW
- Kategorie
- Industrie
- Besonderheit
- HSC-Maschine (High Speed Cutting), feststehendes Portal
Konstruktion
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFX
Gut zu wissen zur PFX-Baureihe
Welche Materialien kann die BZT PFX bearbeiten?
Welche Genauigkeit erreicht die PFX-Baureihe?
Wie schnell arbeitet die PFX-Baureihe?
Wo wird die PFX-Baureihe gefertigt?
Wie kann ich die PFX anfragen?
Beratung zur PFX-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Vorführung im Showroom Leopoldshöhe
Nach Absprache sehen Sie unsere Portalfräsen im Betrieb, gern mit Ihrem Werkstück. Sprechen Sie uns an.
Was ist die BZT PFX-Baureihe?
High Speed Cutting, feststehendes Portal und hochwertige Bosch-Rexroth-Komponenten – optimiert für 2D, 2.5D und 3D Bearbeitung. Die Baureihe PFX wurde speziell für die 2D-, 2.5D- und 3D-Materialbearbeitung optimiert. Als Hochleistungs-HSC-Maschine (High Speed Cutting) ist sie auf schnelle und präzise Bearbeitung von Aluminium und Stahl (eingeschränkt) ausgelegt. Das feststehende Portal integriert X- und Z-Achse; der Tisch verfährt als Y-Achse. Dadurch werden weniger Massen bewegt – die Maschine arbeitet besonders dynamisch. In allen Achsen kommen Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth zum Einsatz.
