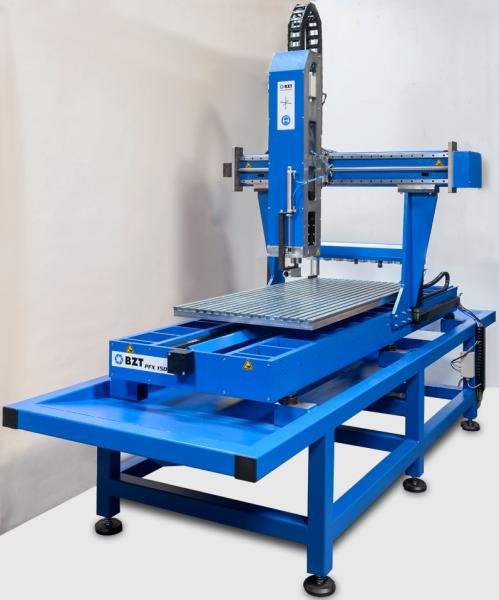

BZT PFX 1000-HD
Höchstleistung im 3D-Fräsen und 3D-Gravieren
Spezifikationen der BZT PFX 1000-HD
Arbeitsbereich
- Verfahrweg X
- 857 mm
- Verfahrweg Y
- 995 mm
- Verfahrweg Z
- 180 mm
- Aufspannfläche X
- 740 mm
- Aufspannfläche Y
- 1000 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- 3 x 6 Amp | 3 x 700 W
- Eilgang
- STEPP 12000 mm/min | SERVO 25000 mm/min
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Programmierbare Auflösung
- 0,0025 mm
- Linearführung
- 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 230 V/50 Hz | 380 V/50 Hz
- Außenabmessungen
- 1900 x 1000 x 2100 mm
- Gewicht
- ca. 800 kg
Datenblatt — BZT PFX 1000-HD
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFX-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFX-Baureihe überzeugt
Konstruktion & Mechanik
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Einsatzgebiete & Materialien
Hochpräzise HSC-Maschine für Aluminium und Stahl
Die BZT PFX 1000-HD ist die ideale Lösung für alle, die höchste Präzision und Schnelligkeit in der Bearbeitung von Aluminium und Stahl suchen. Mit ihrer robusten Konstruktion und innovativer Technologie bietet diese Hochleistungsmaschine herausragende Fräsergebnisse und sorgt für effiziente Produktionsprozesse.
Highlights & Vorteile
- Hochgeschwindigkeitsbearbeitung mit bis zu 30 m/min
- Extrem stabil durch solide Stahlkonstruktion
- Minimale Schwingungen für präzise Ergebnisse
- Feststehendes Portal für reduzierte Massenbewegung
- Angetriebene Mutter in der X-Achse für verbesserte Effizienz
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinentyp | HSC-Maschine (High Speed Cutting) |
| Max. Geschwindigkeit | 30 m/min |
| Bearbeitungsmaterialien | Aluminium (auch Stahl eingeschränkt) |
| Konstruktion | Solide Stahlkonstruktion |
| Portal | Feststehendes Portal |
Profitieren Sie von der Qualität „Made in Germany“ mit der BZT PFX 1000-HD und bringen Sie Ihre Fertigung auf das nächste Level!
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
