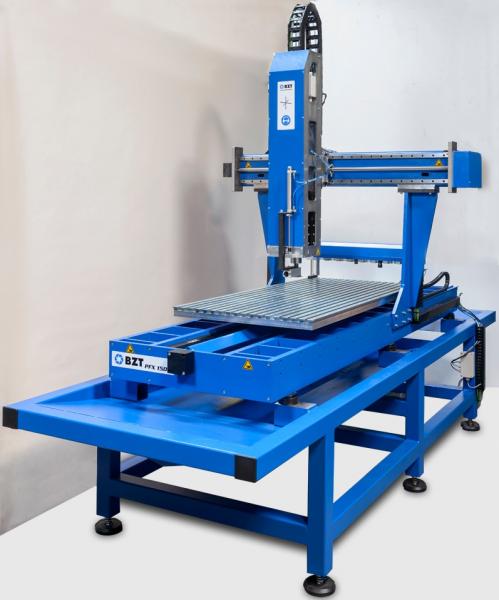

BZT PFX 500-H
Höchstleistung im 3D-Fräsen und 3D-Gravieren
Spezifikationen der BZT PFX 500-H
Arbeitsbereich
- Verfahrweg X
- 350 mm
- Verfahrweg Y
- 585 mm
- Verfahrweg Z
- 210 mm
- Aufspannfläche X
- 375 mm
- Aufspannfläche Y
- 600 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- 3 x 6 Amp | 3 x 700 W
- Eilgang
- STEPP 12000 mm/min | SERVO 25000 mm/min
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Programmierbare Auflösung
- 0,0025 mm
- Kugelrollspindel X·Y
- 16 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- X + Z 15 mm | Y 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 230 V/50 Hz | 380 V/50 Hz
- Außenabmessungen
- 1600 x 1000 x 2100 mm
- Gewicht
- ca. 700 kg
Datenblatt — BZT PFX 500-H
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFX-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFX-Baureihe überzeugt
Konstruktion & Mechanik
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Einsatzgebiete & Materialien
Die BZT PFX 500-H – Ihre Lösung für präzise Bearbeitung
Die BZT PFX 500-H ist die perfekte Wahl für alle, die auf der Suche nach einer hochpräzisen CNC-Maschine sind. Mit ihrer robusten Stahlkonstruktion und der innovativen Servotechnik erreichen Sie Geschwindigkeiten von bis zu 30 Metern pro Minute. Diese Hochleistungsmaschine wurde speziell für die Bearbeitung von Aluminium und, eingeschränkt, von Stahl entwickelt. Profitieren Sie von einer stabilen und schwingungsarmen Maschine, die exzellente Fräsergebnisse liefert.
Highlights & Vorteile
- Hochgeschwindigkeitsbearbeitung mit bis zu 30 m/min
- Präzise Fräsergebnisse dank angetriebener Mutter in der X-Achse
- Robuste Stahlkonstruktion für extreme Stabilität
- Feststehendes Portal für geringere Massenbewegung
- Ideal für die Bearbeitung von Aluminium und Stahl
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinentyp | CNC-Fräse |
| Maximale Geschwindigkeit | 30 m/min |
| Bearbeitbare Materialien | Aluminium, Stahl (eingeschränkt) |
| Konstruktion | Robuste Stahlkonstruktion |
| Portaltyp | Feststehendes Portal |
Erleben Sie die Qualität und Präzision der BZT PFX 500-H – Made in Germany.
Dank der präzisen Steuerung und der hohen Wiederholgenauigkeit eignet sich die BZT PFX 500-H optimal für das Präzisionsfräsen von komplexen Bauteilen. Diese CNC-Maschine bietet Ihnen die Möglichkeit, auch anspruchsvollste Projekte im Bereich des Präzisionsfräsen effizient und zuverlässig umzusetzen.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFX 500-H
Welche Verfahrwege hat die BZT PFX 500-H?
Welche Materialien kann die PFX-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFX 500-H?
Wo wird die PFX-Baureihe gefertigt?
Wie kann ich die BZT PFX 500-H anfragen?
Angebot für die BZT PFX 500-H anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
