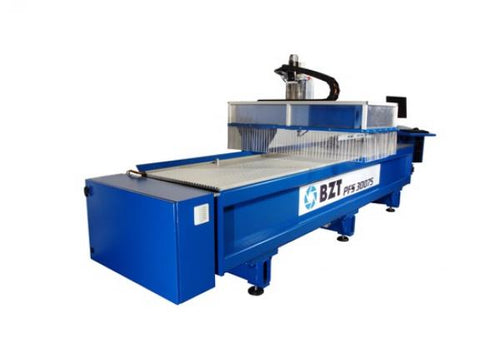

BZT PFSDer Spezialist für die perfekte Profilbearbeitung
Die PFS Baureihe für Profile in Handwerk und Industrie mit hohem Bedienkomfort.
Technisches Datenblatt — PFS
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFS ausmacht
Arbeitsbereich
- Aufspannfläche X × Y
- 1896 × 750 mm bis 6896 × 750 mm
- Verfahrweg X
- 1000 – 6000 mm
- Verfahrweg Y
- 250 – 750 mm
- Verfahrweg Z
- 180 mm (optional 450 mm Portalerhöhung)
Antrieb & Mechanik
- Wiederholgenauigkeit
- ca. 0,01 mm (Festlagerseite)
- Verfahrgeschwindigkeit
- X + Y ca. 25 m/min | Z ca. 12 m/min
- Linearführungen
- 25 mm in X-, Y- und Z-Achse, geschliffen und oberflächengehärtet (Bosch Rexroth)
- Kugelrollspindeln
- X + Y 25 × 10 mm | Z 16 × 5 mm (große Modelle X 16 × 10 mm)
- Antriebssystem
- Kugelrollspindeln mit angetriebener Mutter in X- und Y-Achse; Präzisionszahnstangen in X ab PFS 50075
- Antrieb
- Servo (optional Servomotor 750 W / 7,16 Nm)
Allgemein
- Gewicht
- ca. 2450 – 2950 kg
- Außenabmessungen L × B × H
- ca. 2200 × 1600 × 2100 mm bis 7200 × 1600 × 2100 mm
- Stromversorgung
- 230 V / 50 Hz (PFS 60075 auch 380 V / 50 Hz)
- Kategorie
- Speziallösungen
- Besonderheit
- Profilspezialist, Profil- und Stabbearbeitung
Konstruktion
Stabile, geschweißte Stahlkonstruktion für hohe Laufruhe und präzise Genauigkeit bei der Bearbeitung der Werkstücke.
Linearführungen X-, Y- und Z-Achse 25 mm geschliffen und oberflächengehärtet.
Geschlossenes Linearführungssystem, Linearführungen und Führungswagen von Bosch Rexroth.
Kugelrollspindeln in allen Achsen, angetriebene Mutter in der X- und Y-Achse (bis zu 4 m Verfahrweg in der X-Achse).
Präzisionszahnstangen in der X-Achse (ab 4 m Verfahrweg).
Verfahrwege X bis zu 6000 mm (Y bis 750 mm).
Speziell für die Profil- und Stabbearbeitung abgestimmte Fräse, zu drei Seiten offen: einfaches Handling der Werkstücke.
Optional: Portalerhöhung in der Z-Achse 450 mm, T-Nutenplatte 15 oder 20 mm, Vakuumtisch, Drehachse/Schwenkkopf (5-Achs-Bearbeitung), automatischer Werkzeugwechsler.
Steuerung & Antrieb
Antrieb serienmäßig als Servo; optional als Closed-Loop- oder Servosteuerung wählbar.
Optional Servomotor 750 W / 7,16 Nm.
Arbeitsbereichs-Endschalter softwareseitig realisiert.
Stromversorgung 230 V / 50 Hz; PFS 60075 auch mit 380 V / 50 Hz erhältlich.
Hochwertige Komponenten namhafter Hersteller (u. a. Bosch Rexroth für Führungen und Kugelrollspindeln).
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFS-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFS
Gut zu wissen zur PFS-Baureihe
Welche Materialien kann die BZT PFS bearbeiten?
Welche Genauigkeit erreicht die PFS-Baureihe?
Wie schnell arbeitet die PFS-Baureihe?
Wo wird die PFS-Baureihe gefertigt?
Wie kann ich die PFS anfragen?
Beratung zur PFS-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Vorführung im Showroom Leopoldshöhe
Nach Absprache sehen Sie unsere Portalfräsen im Betrieb, gern mit Ihrem Werkstück. Sprechen Sie uns an.
Was ist die BZT PFS-Baureihe?
Offene Bauart, seitliche Bestückung und kurze Rüstzeiten – optimiert für Profil- und Stabbearbeitung. Die CNC-Fräsmaschinen der PFS-Baureihe sind speziell abgestimmte CNC-Bearbeitungszentren für die Profilbearbeitung. Die offene Bauart sorgt für hohen Bedienkomfort; durch die seitliche Bestückung ergeben sich kurze Rüstzeiten und ein effizienter Workflow – besonders bei langen Werkstücken. Die stabile, geschweißte Stahlkonstruktion begünstigt hohe Laufruhe und präzise Genauigkeit. Mit Kugelrollspindeln in allen Achsen und angetriebenen Muttern in X- und Y-Achse werden beim Fräsen ausgezeichnete Oberflächen erzielt.
