CNC-PORTALFRÄSMASCHINE
BZT PFA — CNC-Portalfräse
Unsere A-Klasse für die Werbetechnik
Die PFA Baureihe mit Gantry-Bauweise und hochpräzisen Kugelrollspindeln.
Alle Modelle ansehen→Datenblatt
Technisches Datenblatt — PFA
Seite anklicken zum Vergrößern
Vorschau wird geladen …
1000 × 1000 bis 2000 × 6000 mm
Aufspannfläche X × Y
0,01 mm
Wiederholgenauigkeit
ca. 30.000 mm/min (Schrittmotor)
Verfahrgeschwindigkeit
400 – 1410 kg
Gewicht

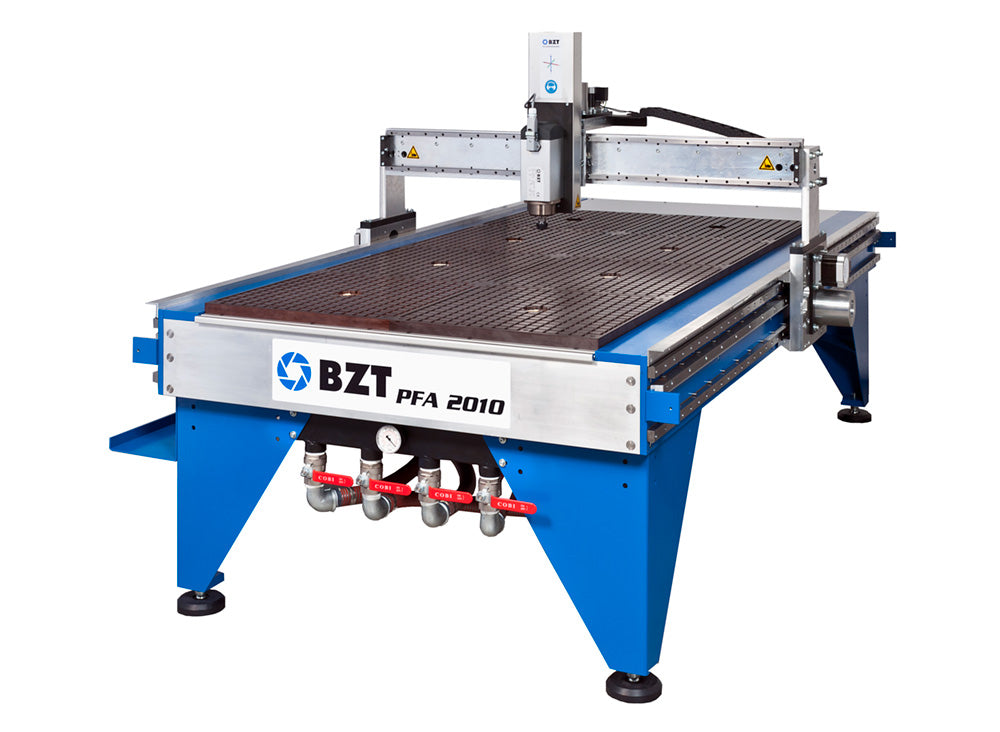

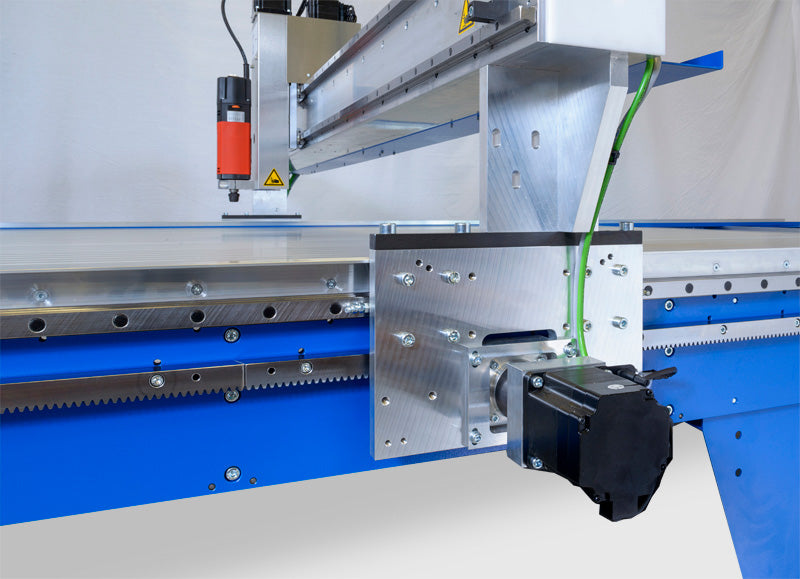

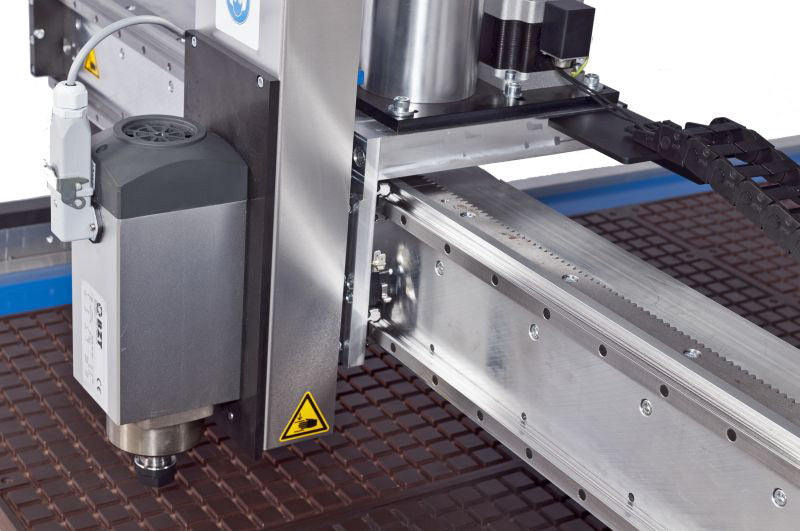

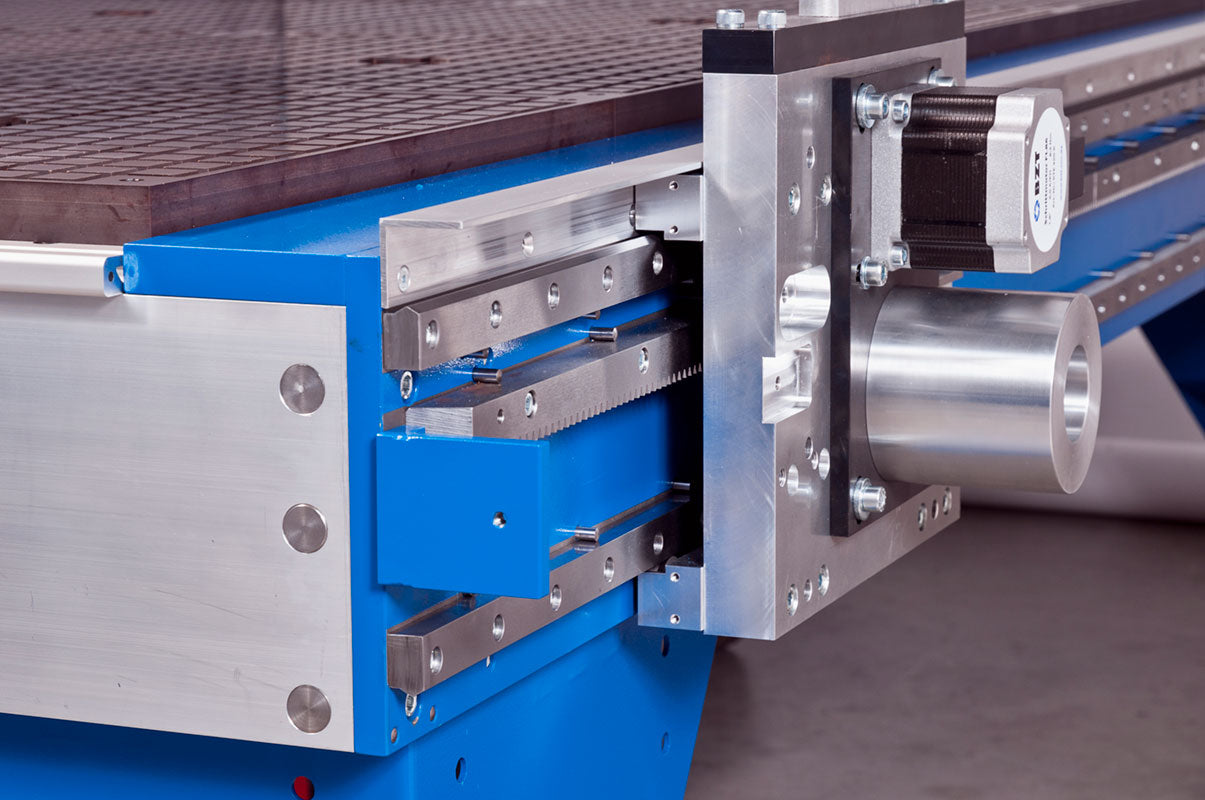

Galerie
Die PFA im Detail
Bild anklicken zum Vergrößern
Technische Daten
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Spezifikationen
Arbeitsbereich
Aufspannfläche X × Y
1000 × 1000 bis 2000 × 6000 mm
Verfahrweg X
1050 – 2050 mm
Verfahrweg Y
1050 – 6050 mm
Verfahrweg Z
135 mm
Durchlasshöhe Z ohne Tisch
ca. 200 mm
Z-Achse für HF-Spindeln
bis 2,2 kW
Gantry-Bauweise
2 schrägverzahnte Zahnstangen in der Y-Achse
Antrieb & Mechanik
Antrieb
Closed-Loop-Schrittmotor (4 × 6 A) oder AC-Servomotor (4 × 750 W)
Kugelrollspindel Z
16 × 5 mm
Zahnstangen X | Y
schrägverzahnt, X + Y 25 mm
Linearführungen
Linear-Rollenführungen (Bosch Rexroth)
Allgemein
Wiederholgenauigkeit
0,01 mm
Verfahrgeschwindigkeit
ca. 30.000 mm/min (Schrittmotor)
Gewicht
400 – 1410 kg
Portalerhöhung (Option)
Z = 180 mm
Außenabmessungen L × B × H
ca. 1600 × 1600 × 1500 bis 6600 × 2600 × 1500 mm
Stromversorgung
230 V / 50 Hz (ab PFA 2515 auch 380 V / 50 Hz)
Konstruktion / Mechanik
- Hohe Präzision durch verbautes Planetengetriebe
- Auch Portalfräsmaschinen über 3000 mm Bearbeitungslänge können noch mit einem Schnittmotor betrieben werden
- Lieferbar mit Closed-Loop- oder Servomotoren
- Kugelrollspindel in der Z-Achse
- Schrägverzahnte Zahnstangen in der X- und Y-Achse (25 x 25 mm)
Elektronik / Steuerung
- Optiscout-Steuerung mit Passermarkenerkennung – höchste Passgenauigkeit ohne aufwendiges Ausrichten bedruckter Materialien (optional)
- Lieferbar mit Closed-Loop-Schrittmotor oder AC-Servomotor
- Tangential-Schneidmesser und Rillwerkzeug für Konturschnitt (optional)
- Stromversorgung 230 V / 50 Hz (größere Modelle auch 380 V / 50 Hz)
Modelle
Verfügbare Varianten
Finden Sie die passende PFA für Ihre Anwendung
Keine Modelle entsprechen deiner Auswahl.
Modell nicht gelistet?
Nicht jede PFA-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete
Materialien & Einsatzbereiche
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Kontakt
Mehr zur Baureihe PFA erfahren
Frage stellen oder Beratung buchen — unsere Ingenieure beraten dich gern persönlich zur Baureihe PFA.
Passendes Zubehör
Zubehör passend zu PFA
Erweitern Sie Ihre Maschine mit passendem Zubehör
Häufige Fragen
Häufig gestellte Fragen zur PFA-Serie
Wo wird die PFA-Serie gefertigt und wie ist die Lieferzeit?
Alle PFA-Maschinen werden in eigener Fertigung in Leopoldshöhe (Nordrhein-Westfalen) bei BZT Maschinenbau GmbH gefertigt. Da jede Maschine auftragsbezogen gebaut wird, hängt die Lieferzeit von der Konfiguration und der aktuellen Produktionsauslastung ab — die aktuelle Lieferzeit nennen wir dir gern auf Anfrage.
Kann die PFA-Serie individuell konfiguriert werden?
Ja. Jede BZT-Maschine wird auftragsbezogen gebaut. Die PFA-Serie ist mit unterschiedlichen Verfahrwegen, Spindeln (HF oder frequenzgesteuert), Steuerungen, Werkzeugwechslern, Absaugung und Spannsystemen konfigurierbar. Sonderlösungen auf Anfrage.
Wie wird die PFA-Serie gesteuert und mit dem Rechner verbunden?
Die PFA-Serie wird per USB oder Ethernet mit dem Steuerrechner verbunden und verarbeitet Standard-G-Code, lässt sich also in gängige CAD/CAM-Workflows einbinden. Welche Steuerungssoftware optimal passt, hängt von deiner Anwendung ab — wir empfehlen dir die beste Kombination gern in einer persönlichen Beratung.
Welche Wiederholgenauigkeit erreicht die PFA-Serie?
Die PFA-Serie erreicht laut Datenblatt eine Wiederholgenauigkeit von 0,01 mm. Die real erzielbare Bauteilgenauigkeit hängt zusätzlich von Werkzeug, Spannung, Material und Frässtrategie ab. Deine Präzisionsanforderungen bewerten wir gern in einer persönlichen Beratung.
Welcher Stromanschluss ist für die PFA-Serie nötig und was ist bei der Aufstellung zu beachten?
Die PFA-Serie wird je nach Modell mit 230 V / 50 Hz (ab PFA 2515 auch 380 V / 50 Hz) betrieben. Je nach Konfiguration wiegt die Maschine 400 – 1410 kg und benötigt einen stabilen, ebenen Untergrund. Den genauen Stromanschluss, die Maße und das Gewicht deiner Konfiguration teilen wir dir gern auf Anfrage mit.
Was ist die PFA-Serie?
Die PFA-Serie ist eine Baureihe von CNC-Portalfräsen der BZT Maschinenbau GmbH, gefertigt seit 2006 in Leopoldshöhe (NRW).Aufspannfläche X × Y: 1000 × 1000 bis 2000 × 6000 mm.Alle Maschinen werden in Deutschland gefertigt, auftragsbezogen konfiguriert und durch persönliche Beratung qualifizierter Ingenieure begleitet — über 4.100 BZT-Maschinen sind in 62 Ländern im Einsatz.
Wirtschaftliche Gantry-Portalfräse für präzises Fräsen und Schneiden – optional mit Optiscout zur Passermarkenerkennung.
Vergleichen Sie selbst: Fräsen und schneiden Sie in Perfektion. Die PFA wurde von uns in Gantry-Bauweise entwickelt und setzt auf hochpräzise Komponenten – u. a. Kugelrollspindeln in der Z‑Achse.
Mit der optionalen Optiscout-Steuerung inkl. Passermarkenerkennung erzielen Sie höchste Passgenauigkeit bei der Bearbeitung. Ein kostenintensives und zeitaufwendiges Ausrichten bedruckter Materialien ist dadurch nicht mehr nötig.
Vergleichen Sie selbst: Fräsen und schneiden Sie in Perfektion. Die PFA wurde von uns in Gantry-Bauweise entwickelt und setzt auf hochpräzise Komponenten – u. a. Kugelrollspindeln in der Z‑Achse.
Mit der optionalen Optiscout-Steuerung inkl. Passermarkenerkennung erzielen Sie höchste Passgenauigkeit bei der Bearbeitung. Ein kostenintensives und zeitaufwendiges Ausrichten bedruckter Materialien ist dadurch nicht mehr nötig.
Hinweis zu technischen Daten: Alle Angaben ohne Gewähr.
