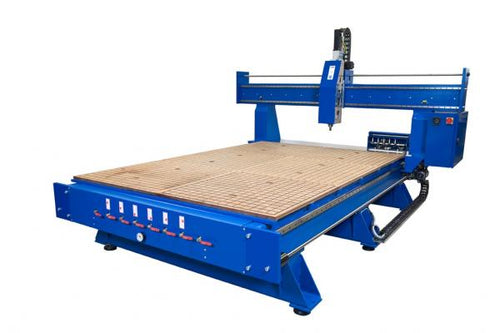

BZT PFG-SFür höchste Ansprüche durch maximale Größe und Stabilität
Die PFG-S Baureihe für größtmögliche Plattenformate mit hochpräzisen Kugelrollspindeln.
Technisches Datenblatt — PFG-S
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFG-S ausmacht
Arbeitsbereich
- Aufspannfläche X x Y
- 1000 x 2500 mm – 2000 x 4500 mm
- Verfahrweg X
- 1000 – 2000 mm
- Verfahrweg Y
- 2000 – 4000 mm
- Verfahrweg Z
- 400 mm (600 mm optional)
- Durchlasshöhe Z (Portal)
- ca. 500 mm
Antrieb & Mechanik
- Wiederholgenauigkeit
- ca. 0,01 mm
- Max. Arbeitsgeschwindigkeit
- ca. 30.000 mm/min (abhängig von Aufspannung, HF-Spindel und Fräser)
- Antrieb
- 4 x Servo
- Kugelrollspindeln (Bosch Rexroth)
- X + Y 25 x 10 mm | Z 16 x 5 mm
- Linearführungen (Bosch Rexroth)
- Y 35 mm | X + Z 25 mm
- HF-Spindeln
- bis 15 kW geeignet
Allgemein
- Gewicht
- ca. 4000 – 5500 kg
- Schrittweite
- ca. 0,001 mm
- Referenzschalter
- ja, an allen Achsen
- Außenabmessungen L x B x H
- ca. 2900 x 2000 x 2400 mm – 4900 x 3000 x 2400 mm
- Stromversorgung
- 380/450 V – 50 Hz
- Kategorie
- Industrie
- Besonderheit
- Großformatige Plattenbearbeitung aus Kunststoff, Leichtmetall oder Holz
Konstruktion
Hochpräzise Kugelrollspindeln in allen Achsen (X + Y 25 x 10 mm, Z 16 x 5 mm) von Bosch Rexroth.
Linearführungen und Führungswagen von Bosch Rexroth (35 mm in der Y-Achse, 25 mm in X- und Z-Achse).
Stabile, schwingungsarme Stahlrahmenkonstruktion für höchste Fertigungsqualität.
Angetriebene Muttern in der X- und Y-Achse sorgen für noch bessere Fräsergebnisse in den Oberflächen.
Gantry-Bauweise: 2 Kugelrollspindeln in der Y-Achse Ø 25 mm bis 4,5 m (ab 5 m Länge in der Y-Achse Präzisionszahnstangen).
Verfahrwege bis zu 6000 x 2000 mm für größtmögliche Plattenformate.
Große, stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Eigengewicht des Portals ca. 1 Tonne (PFG-S 3020).
Steuerung & Antrieb
4 x Servoantrieb für präzise, dynamische Bewegung in allen Achsen.
Referenzschalter an allen Achsen.
Stromversorgung 380/450 V – 50 Hz.
Optional: Schwenkkopf für 5-Achs-Bearbeitung.
Optional: bis zu 2x 8-fach oder 2x 16-fach Tellerwechsler am Portal sowie 10-fach- bzw. bis zu 2x 16-fach Werkzeugwechsler im Gehäuse.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFG-S-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFG-S
Gut zu wissen zur PFG-S-Baureihe
Welche Materialien kann die BZT PFG-S bearbeiten?
Welche Genauigkeit erreicht die PFG-S-Baureihe?
Wo wird die PFG-S-Baureihe gefertigt?
Wie kann ich die PFG-S anfragen?
Beratung zur PFG-S-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFG-S-Baureihe?
Für großformatige Plattenbearbeitung, hohe Z‑Achse und industrielle Präzision – ausgelegt für kraftvolle HF‑Spindeln und maximale Laufruhe. Die CNC-Fräse PFG-S ist eine Weiterentwicklung für CNC-Fräsbearbeitungen mit größtmöglichen Plattenformaten aus Kunststoff, Leichtmetall oder Holz. Hochpräzise Kugelrollspindeln und zusätzlich angetriebene Muttern sorgen für noch bessere Fräsergebnisse in den Oberflächen. Das robuste Stahlportal ermöglicht kraftvolle und präzise Bearbeitung. Das Eigengewicht eines Portals dieser Baureihe beträgt etwa eine Tonne bei einer Maschinenbreite von zwei Metern. Die große, stabile Z-Achse ist für HF-Spindeln bis 15 kW geeignet; das Portal ist in drei Höhen (400 mm, 600 mm, 800 mm) erhältlich.
