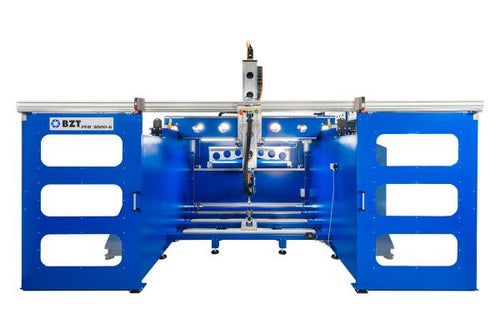

BZT PFBDie neue Dimension bei BZT
Die PFB Baureihe für große bis sehr große Teile, ideal für Platten und Profile.
Technisches Datenblatt — PFB
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFB ausmacht
Arbeitsbereich
- Verfahrweg X
- ca. 1800 mm
- Verfahrweg Y
- ca. 3350 mm
- Verfahrweg Z
- ca. 850 mm
Antrieb & Mechanik
- Antrieb
- Absolute Servomotoren (keine Referenzierung der Maschine notwendig)
Allgemein
- Gewicht
- ca. 7000 kg
- Steuerung
- 5-Achsen OSAI CNC Industriesteuerung
- Steuerungskommunikation
- EtherCAT
- Schwenkkopf
- 2-Achs-Schwenkkopf mit spielfreiem Harmonic-Drive-Getriebe (optional)
- Pendelbearbeitung
- optional, 2 Arbeitsbereiche (Verfahrwege dabei ca. X 1200 / Y 1000 / Z 600 mm)
- Rahmen
- schwingungsarmer, geschweißter Stahlrahmen
- Außenabmessungen
- ca. 5000 x 5000 x 4000 mm
- Skalierbarkeit
- skalierbares System, Maschine bis zu 40 x 4 m möglich
- Kategorie
- Industrie
- Besonderheit
- Großteilfertigung, Schwerlast
Konstruktion
Schwingungsarmer, geschweißter Stahlrahmen sorgt für schwingungsarmes Arbeiten auch bei hohen Geschwindigkeiten.
Große Linearführungen und Führungswagen von Bosch.
Kugelrollspindeln in der X- und Z-Achse.
Gehärtete und geschliffene, schräg verzahnte Präzisionszahnstangen in der Y-Achse.
Große, komplett zu öffnende Schiebetüren.
2-Achs-Schwenkkopf mit spielfreiem Harmonic-Drive-Getriebe (optional).
Steuerung & Antrieb
5-Achsen OSAI CNC Industriesteuerung.
Absolute Servomotoren, kein Referenzieren der Maschine notwendig.
Antrieb mittels kräftiger Servomotoren.
Steuerungskommunikation per EtherCAT.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFB-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFB
Gut zu wissen zur PFB-Baureihe
Welche Materialien kann die BZT PFB bearbeiten?
Wo wird die PFB-Baureihe gefertigt?
Wie kann ich die PFB anfragen?
Beratung zur PFB-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFB-Baureihe?
Industrielle Fertigung großer bis sehr großer Teile – robust, dynamisch und wirtschaftlich. Die PFB Maschinen sind der ideale Einstieg in die industrielle Fertigung von großen bis sehr großen Teilen und wurden speziell für das Fräsen von Platten, Profilen oder Prototypen entwickelt. Große Linearführungen (in X- und Z-Achse), Kugelrollspindeln und geschliffene Präzisionszahnstangen sorgen für präzise Ergebnisse. Die robuste Stahlkonstruktion ermöglicht schwingungsarmes Arbeiten auch bei hohen Geschwindigkeiten.
