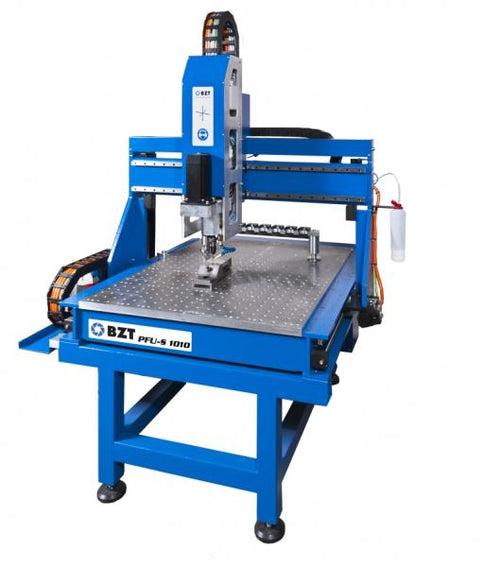

BZT PFU-SDer Garant für hervorragende Stabilität
Die PFU-S Baureihe bietet noch robustere Konstruktion mit Gantry-Bauweise und höherer Steifigkeit.
Technisches Datenblatt — PFU-S
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFU-S ausmacht
Arbeitsbereich
- Aufspannfläche X
- 1000 – 2000 mm
- Aufspannfläche Y
- 1000 – 4000 mm
- Verfahrweg X
- 1020 – 2020 mm
- Verfahrweg Y
- 1010 – 4010 mm
- Verfahrweg Z
- 170 mm
- Stahlträger X-Achse
- 200 x 100 mm
- Portalerhöhung
- optional (ja)
Antrieb & Mechanik
- Wiederholgenauigkeit
- ca. 0,02 – 0,03 mm
- Verfahrgeschwindigkeit
- ca. 12.000 mm/min (große Modelle Closed Loop 8.000 / Servo 20.000 mm/min)
- Antrieb
- Closed Loop 4 x 6 A | Servo 4 x 400 W
- Linearführungen Bosch Rexroth
- X + Y 25 mm | Z 15 mm
- Kugelrollspindeln
- X + Y 16 x 16 mm | Z 16 x 5 mm
- Angetriebene Mutter
- X- und Y-Achse
Allgemein
- Stromversorgung
- 230 V / 50 Hz
- Kategorie
- Industrie
- Besonderheit
- Verstärkte Bauweise mit Stahlträger in der X-Achse, Linearführungen Bosch Rexroth
Konstruktion
Kugelrollspindeln in allen Achsen, zwei Kugelrollspindeln in der Y-Achse (Gantry-Version, je eine rechts und links am Portal)
Linearführungen und Führungswagen von Bosch Rexroth (X + Y 25 mm, Z 15 mm)
Angetriebene Mutter in der X- und Y-Achse für große Kraftübertragung bei hoher Präzision
Verdeckte Führungen schützen sensible Bauteile vor Verschmutzung (C-Konstruktion)
Seitenteile in stabiler C-Konstruktion
Stahlträger 200 x 100 x 10 mm in der X-Achse für noch geringere Schwingungen bei der CNC-Bearbeitung
Große stabile Z-Achse mit ca. 170 mm Verfahrweg (je nach Ausstattung), geeignet für HF-Spindeln bis 4,5 kW ER32 bzw. WZW-HF-Spindeln bis 3,6 kW SK30
Gestellbauweise in ergonomischer Bauform
Verfahrwege bis ca. 2500 x 2000 mm
Steuerung & Antrieb
Lieferbar mit Closed-Loop-Schrittmotoren oder Servomotoren (optional 6 A / 5 Nm bzw. 750 W / 7,16 Nm)
Antrieb: Closed Loop 4 x 6 A bzw. Servo 4 x 400 W
Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm (bei Closed Loop)
Stromversorgung 230 V / 50 Hz
Optional Closed-Loop- oder Servosteuerung sowie Werkzeugwechsler
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFU-S-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFU-S
Gut zu wissen zur PFU-S-Baureihe
Welche Materialien kann die BZT PFU-S bearbeiten?
Welche Genauigkeit erreicht die PFU-S-Baureihe?
Wie schnell arbeitet die PFU-S-Baureihe?
Wo wird die PFU-S-Baureihe gefertigt?
Wie kann ich die PFU-S anfragen?
Beratung zur PFU-S-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFU-S-Baureihe?
Noch robuster als PFU: Gantry-Bauweise, Stahlportal und 25 mm Bosch Rexroth Linearführungen – für präzise, schwingungsarme Bearbeitung. Die Portalfräsmaschine PFU-S ist eine Variante der PFU Baureihe, die noch robuster und stabiler konstruiert und sehr präzise gefertigt ist. Sie wird ausschließlich in der Gantry-Bauweise angeboten: Zwei separate Motoren verfahren links und rechts in der Y-Achse und bewegen das Portal. Dadurch werden Schwingungen während der CNC-Bearbeitung stark reduziert. Mehr Stabilität und Genauigkeit liefern größere seitliche Stahlträger in C-Konstruktion (zum Schutz der Linearführungen) sowie ein zusätzlicher Stahlträger in der X-Achse des Portals. Kugelrollspindeln in allen Achsen sorgen für ausgezeichnete Ergebnisse in der Aluminium-, Kunststoff- und Holzbearbeitung. Optionales Zubehör wie automatischer Werkzeugwechsler, Schwenkkopf, Pneumatikmodul und Vakuumtisch erweitert die Einsatzmöglichkeiten. Komponenten für Lineartechnik, Pneumatik und Sicherheitstechnik stammen u. a. von Bosch Rexroth, Festo, Sick oder Phoenix Contact.
