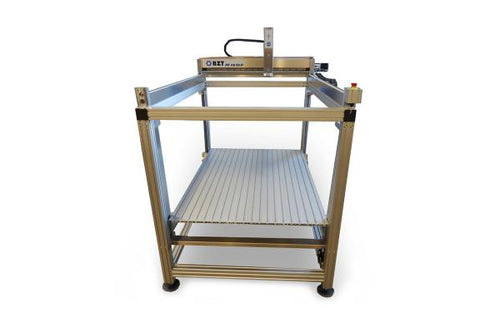

BZT PFJFlexible Serienfertigung
Die PFJ Baureihe mit höhenverstellbarem Tisch und verfahrbarem Portal.
Konstruktion & Details
Was die PFJ ausmacht
Antrieb & Mechanik
- Wiederholgenauigkeit
- 0,02 – 0,03 mm
- Verfahrgeschwindigkeit Eilgang
- 6000 – 8000 mm/min
- Antrieb
- Schrittmotor 4,2 A / 3,3 Nm pro Achse, alternativ Closed-Loop-Schrittmotor (optional)
- Linearführungen
- Gehärtete Stahlwellen (Bosch Rexroth)
- Kugelgewindespindeln
- Präzisions-Kugelrollspindeln in allen Achsen, mind. 3-fach gelagert (Fest-/Loslager)
Allgemein
- Maschinentyp
- CNC-Portalfräsmaschine
- Besonderheit
- Verfahrbarer Aufspanntisch (Z-Achse ist Maschinentisch)
Konstruktion
Hochwertige Komponenten von namhaften Herstellern, wie beispielsweise die Pneumatik von Festo oder die verbauten Linearführungen von Bosch Rexroth, sorgen für exzellente Fräsergebnisse.
Präzisions-Kugelrollspindeln in allen Achsen der Fräsmaschine sorgen für hohe Wiederholgenauigkeit.
Alle Spindeln sind mindestens 3-fach gelagert: ein Festlager (2 Kugellager) und ein Loslager (1 Kugellager); BZT benutzt nicht die Lagerung des Schrittmotors als Festlager.

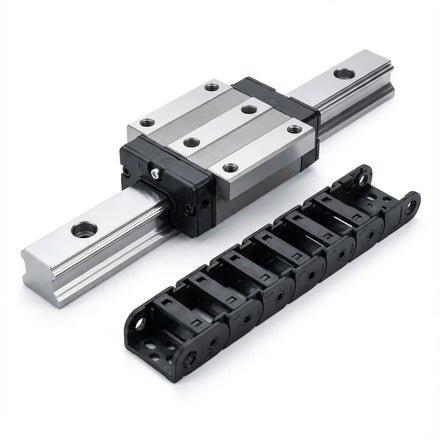

Linearführungen mit gehärteten Stahlwellen (Bosch Rexroth).
Besonderheit der PFJ: verfahrbarer Aufspanntisch – die Z-Achse ist der Maschinentisch.
Durch ihre kompakte Bauweise ist die Portalfräsmaschine sehr platzsparend.

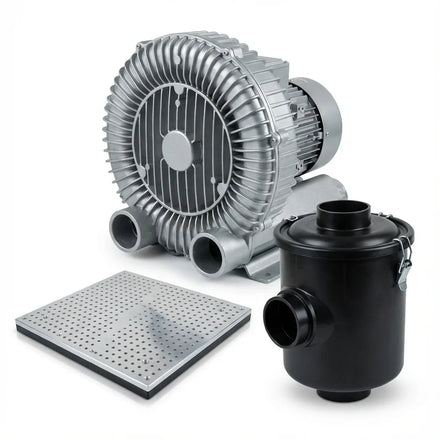

Vielfältige Anwendungen können durch das optionale Zubehör, wie Vakuumtisch, Werkzeuglängentaster oder Signalampel, optimiert werden.
Mögliche Materialien, die in 2D oder 3D bearbeitet werden können: Acrylglas, Kunststoffe, Schaumstoffe, Aluminium, Gold, Silber und Schichtholz.
HINWEIS: Während des Fräsvorgangs benötigen einige Werkstoffe, wie z. B. Aluminium, eine Kühlung.

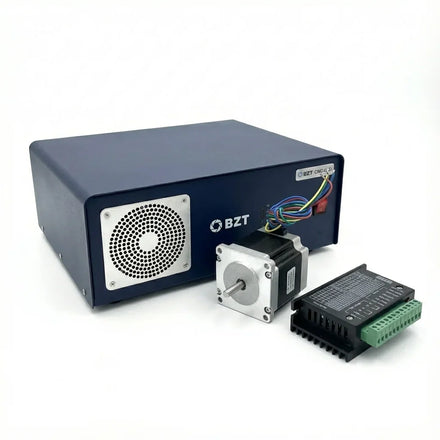

Steuerung & Antrieb
Schrittmotor und Endstufe mit 4,2 A / 3,3 Nm pro Achse, alternativ Closed-Loop-Schrittmotor möglich (optional).
Modulare Schrittmotorsteuerung bietet schnelle Umrüstung diverser Ausbaustufen (optional).
Die Integration der wahlweisen Steuerung mit Schritt oder Closed Loop macht diese Fräsmaschine vielseitig und ausbaufähig.
Verfahrgeschwindigkeit im Eilgang: 6000 – 8000 mm/min.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFJ-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.

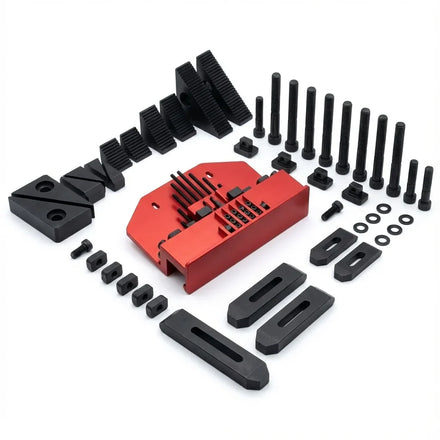

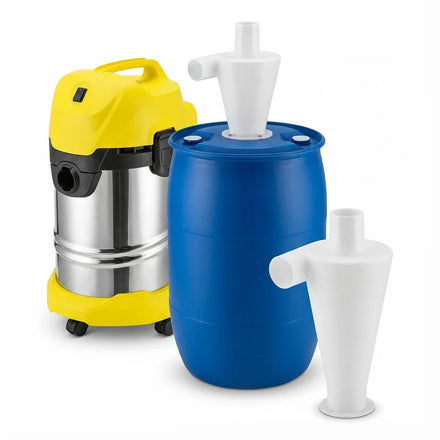

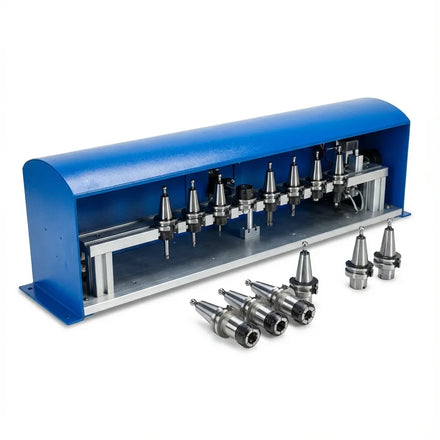

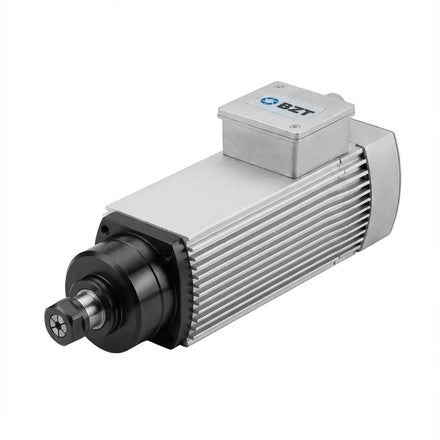

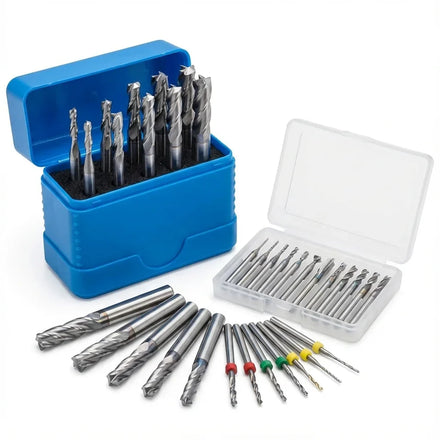

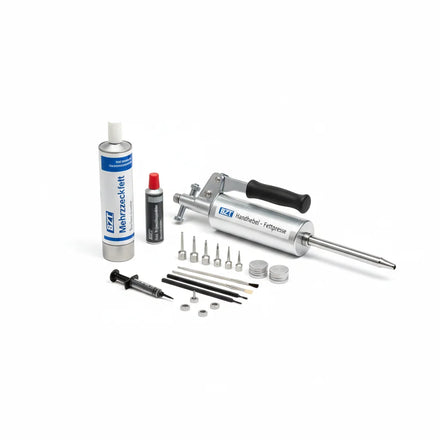

Erweitern Sie Ihre PFJ
Gut zu wissen zur PFJ-Baureihe
Welche Materialien kann die BZT PFJ bearbeiten?
Welche Genauigkeit erreicht die PFJ-Baureihe?
Wie schnell arbeitet die PFJ-Baureihe?
Wo wird die PFJ-Baureihe gefertigt?
Wie kann ich die PFJ anfragen?
Beratung zur PFJ-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFJ-Baureihe?
Allrounder zur CNC-Fertigung von großen Kunststoffteilen und Schaltkästen mit verfahrbarem Aufspanntisch. Die CNC-Portalfräsmaschine PFJ ist ein Allrounder zur CNC-Fertigung von großen Kunststoffteilen und Schaltkästen. Die kompakte Portalfräse mit dem verfahrbaren Portal und dem in der Höhe verfahrbarem Aufspanntisch passt sich immer ideal an Ihre Teile an. Ein besonders hoher Verfahrweg in der Z-Achse zeichnet diese Baureihe aus. Hochwertige Komponenten von namhaften Herstellern, wie beispielsweise Pneumatik von Festo oder Linearführungen von Bosch Rexroth, sorgen für exzellente Fräsergebnisse.
