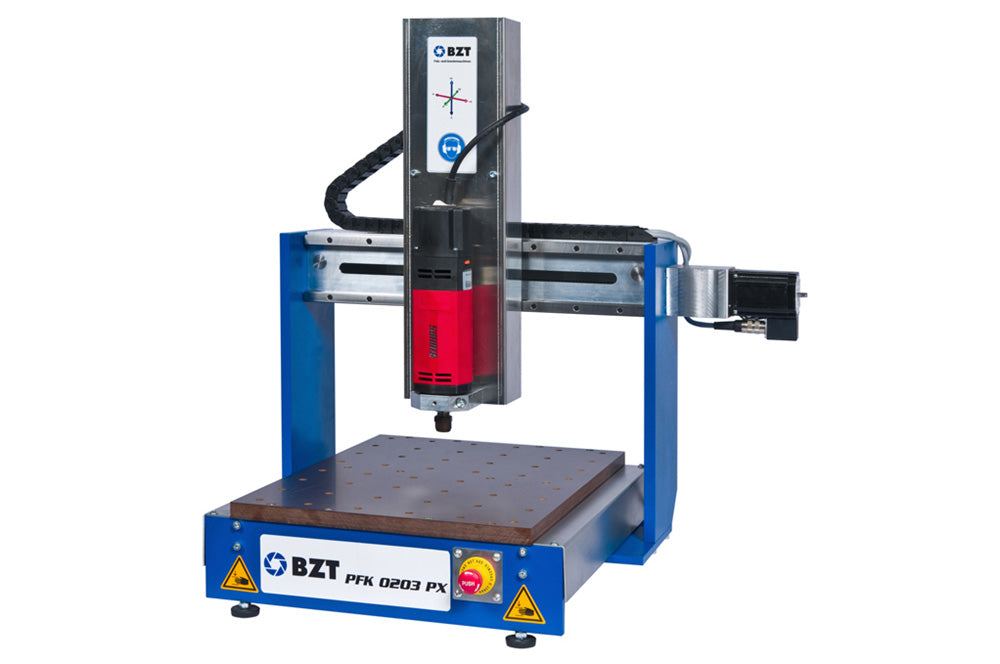

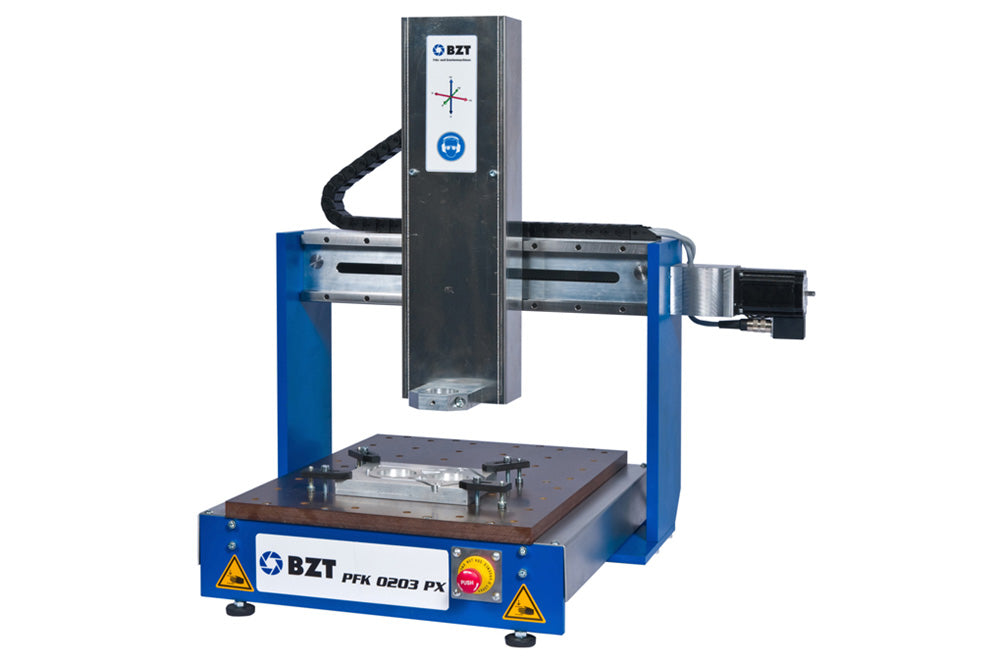

BZT PFK — CNC-Portalfräse
Stabil, kompakt und zuverlässig
Die PFK Baureihe ist ideal für Kleinteilebearbeitung mit höchster Präzision auf kleinstem Raum.
Alle Modelle ansehen→Technisches Datenblatt — PFK
Seite anklicken zum Vergrößern
Die PFK im Detail
Bild anklicken zum Vergrößern
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Spezifikationen
Arbeitsbereich
Antrieb & Mechanik
Allgemein
Konstruktion / Mechanik
- Die robuste Stahlrahmenkonstruktion sorgt für eine hohe Steifigkeit und ermöglicht präzise Ergebnisse beim Fräsen, Gravieren und in der Prototypenherstellung.
- Die filigrane und genaue Bearbeitung der Werkstücke wird durch die in allen Achsen verbauten Linearführungen von Bosch Rexroth und die Kugelrollspindeln garantiert.
- Große Präzisionskugelrollspindel in X- und Y-Achse mit 16 × 10 mm und in der Z-Achse mit 16 × 5 mm.

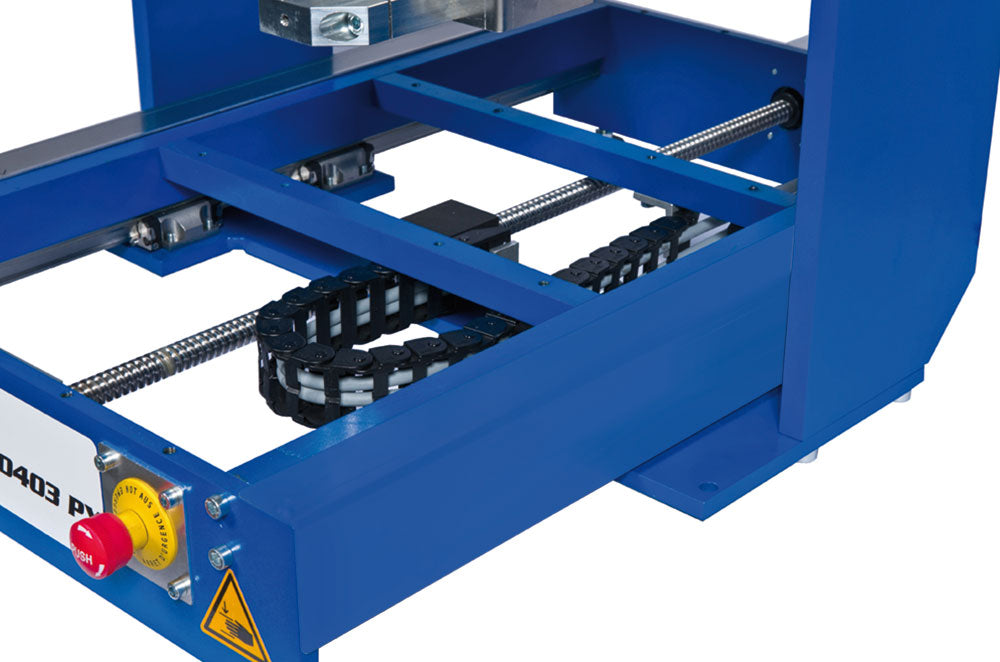

- Die Kugelrollspindel der Y-Achse ist mittig unterhalb des Bearbeitungstisches integriert.
- Damit ist die CNC-Fräse PFK besonders für die Bearbeitung von kleinen Werkstücken wie beispielsweise Schmuck geeignet.
Elektronik / Steuerung

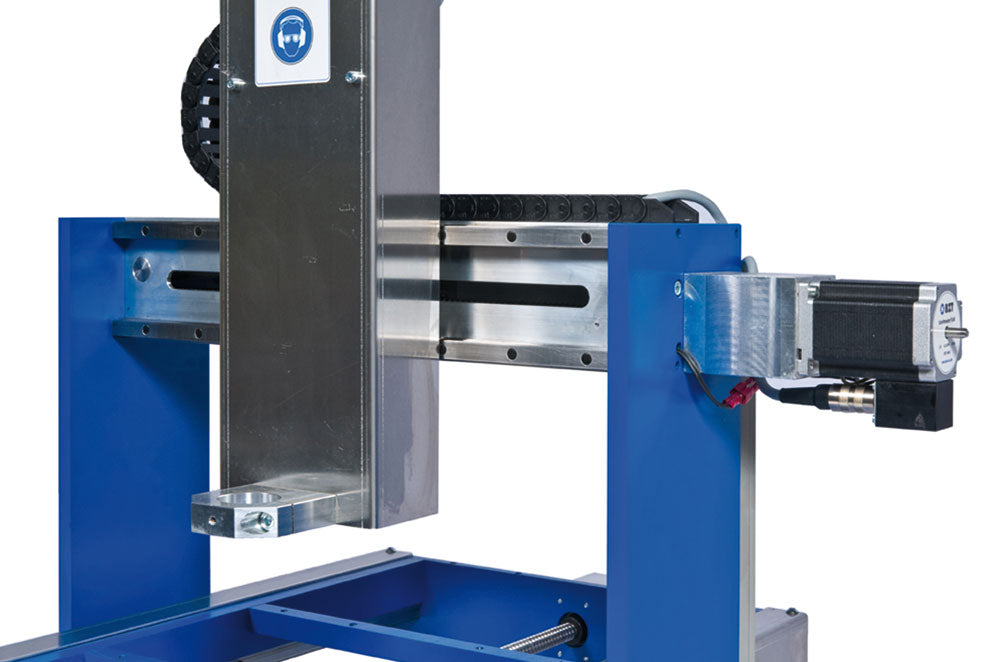

- Schrittmotor und Endstufe mit 4,2 A / 3,3 Nm oder 6 A / 5 Nm pro Achse, alternativ Closed-Loop-Schrittmotor oder Servomotor möglich (optional).
- Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm.
- Steuerung mit 2 × 230 V Schaltausgängen (optional).
Verfügbare Varianten
Jede PFK wird individuell für Ihre Anwendung konfiguriert. Sagen Sie uns Ihre Anforderungen – wir empfehlen die passende Ausführung.
Modell nicht gelistet?
Nicht jede PFK-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Materialien & Einsatzbereiche
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Mehr zur Baureihe PFK erfahren
Frage stellen oder Beratung buchen — unsere Ingenieure beraten dich gern persönlich zur Baureihe PFK.
Zubehör passend zu PFK
Erweitern Sie Ihre Maschine mit passendem Zubehör
Häufig gestellte Fragen zur PFK-Serie
Wo wird die PFK-Serie gefertigt und wie ist die Lieferzeit?
Kann die PFK-Serie individuell konfiguriert werden?
Wie wird die PFK-Serie gesteuert und mit dem Rechner verbunden?
Welche Wiederholgenauigkeit erreicht die PFK-Serie?
Welcher Stromanschluss ist für die PFK-Serie nötig und was ist bei der Aufstellung zu beachten?
Was ist die PFK-Serie?
Die PFK-Serie ist eine Baureihe von CNC-Portalfräsen der BZT Maschinenbau GmbH, gefertigt seit 2006 in Leopoldshöhe (NRW).Aufspannfläche X × Y: 375 × 490 – 750 × 1910 mm.Alle Maschinen werden in Deutschland gefertigt, auftragsbezogen konfiguriert und durch persönliche Beratung qualifizierter Ingenieure begleitet — über 4.100 BZT-Maschinen sind in 62 Ländern im Einsatz.
Die hohe Steifigkeit ermöglicht präzise Ergebnisse im Formen- und Modellbau sowie bei Gravuren in 2D und 3D. Optionales Zubehör wie Portalerhöhung, T‑Nutenplatten, Vakuumtisch und Gehäuse erweitert den Einsatzbereich. Hochwertige Komponenten (u. a. Bosch Rexroth Linearführungen und Kugelrollspindeln in allen Achsen) unterstützen die filigrane Bearbeitung – besonders bei kleinen Werkstücken wie Schmuck.
Dank der spielfreien Wellenkupplung werden keine Motorvibrationen auf die Kugelrollspindeln übertragen – das wirkt sich positiv auf das Fräsbild aus.
Hinweis zu technischen Daten: Alle Angaben ohne Gewähr.
