CNC-PORTALFRÄSMASCHINE
BZT PFU — CNC-Portalfräse
Die universelle Lösung für unzählige Anwendungen
Die PFU Baureihe bietet höchste Stabilität und ist universell einsetzbar.
Alle Modelle ansehen→
Handwerk & Gewerbe
Kategorie
Universalmaschine, große Verfahrwege
Besonderheit
1000–1500 mm / 1300–2800 mm
Aufspannfläche X/Y
1010–1510 mm
Verfahrweg X

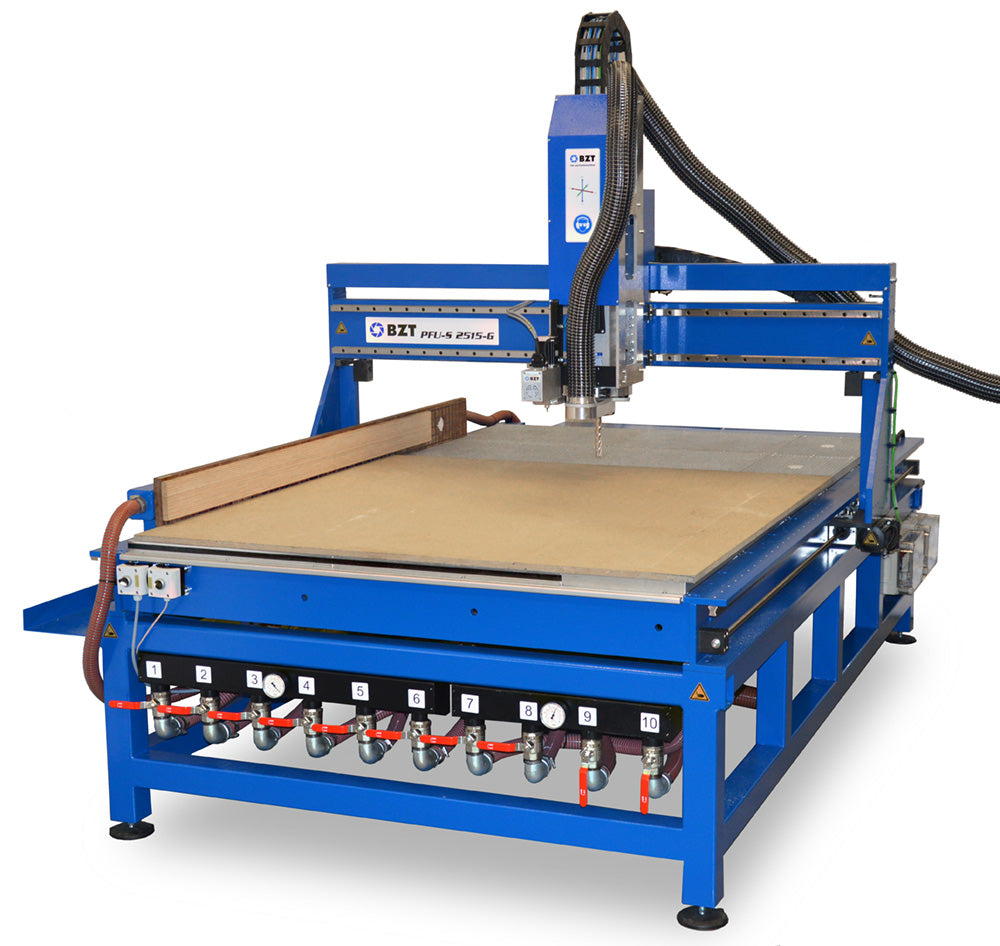

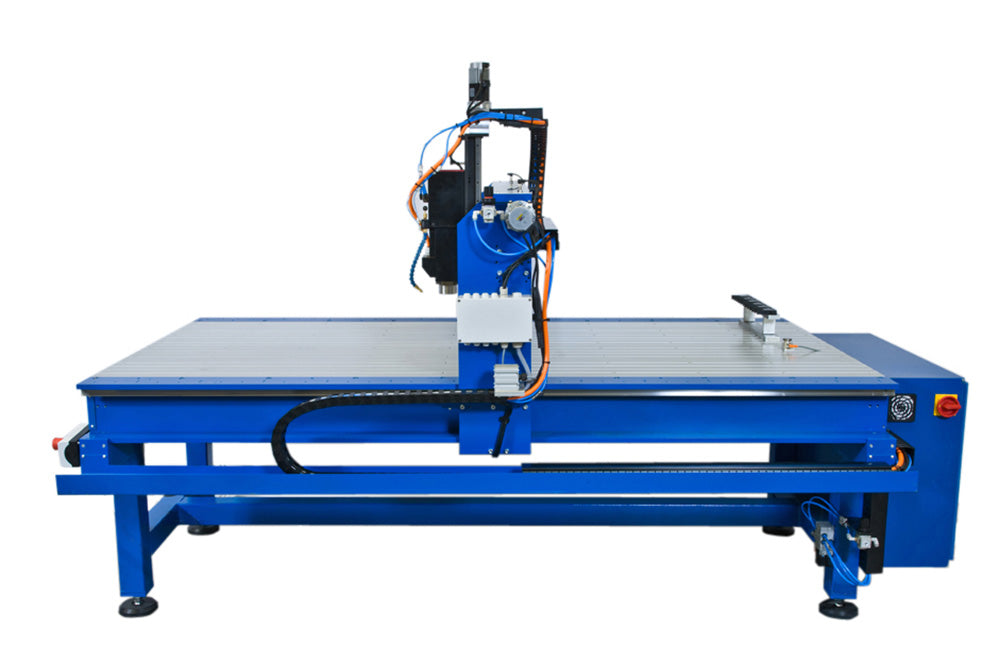

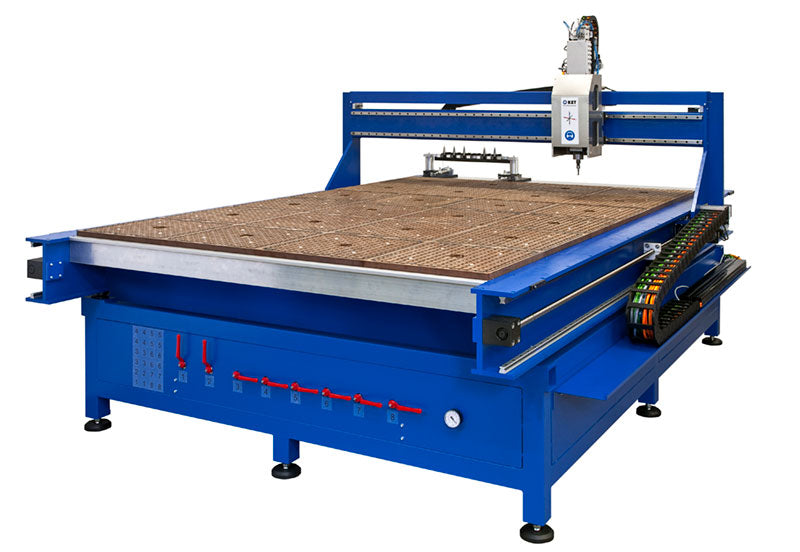

Galerie

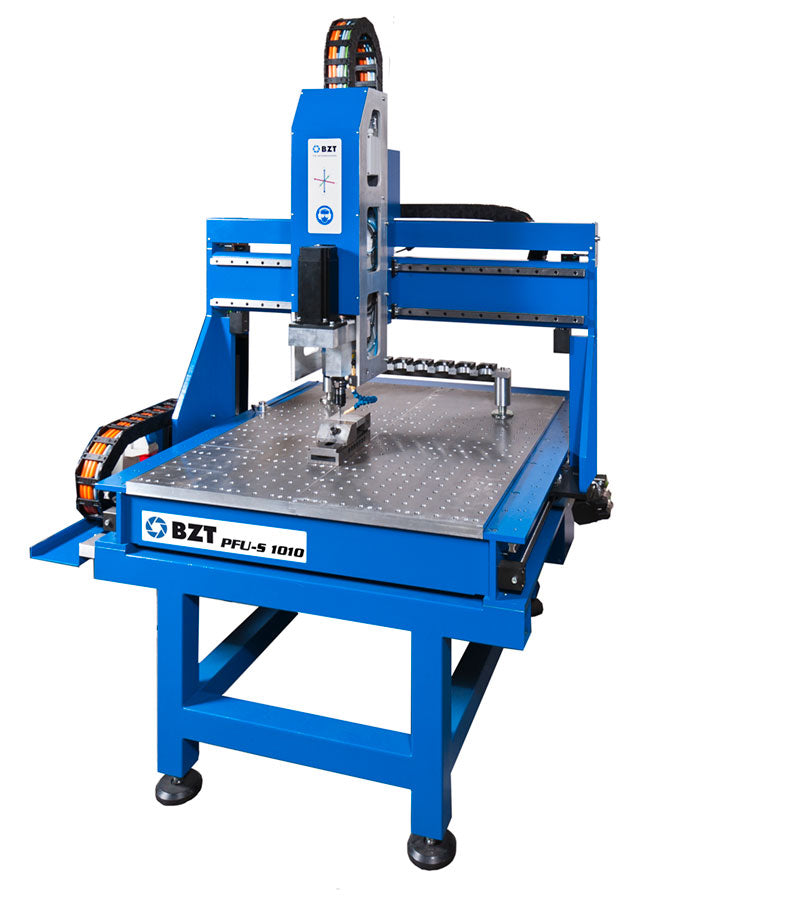

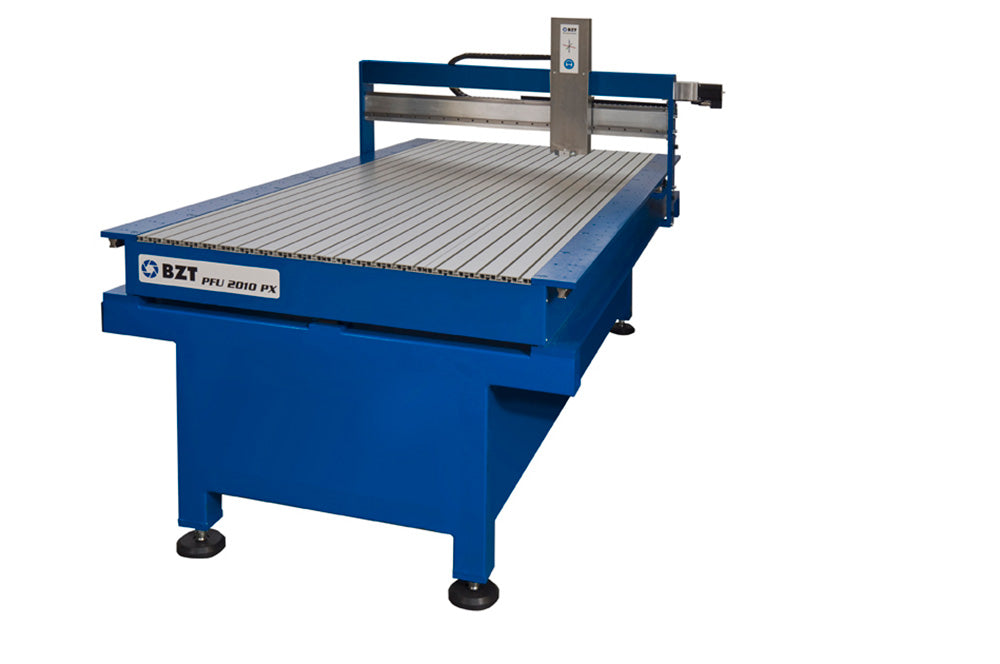

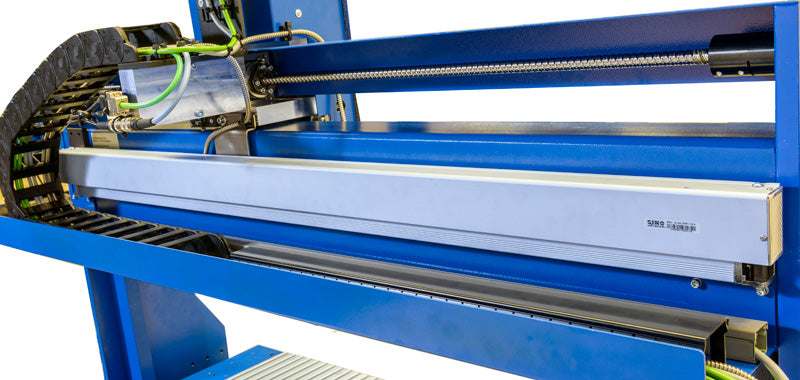

Die PFU im Detail
Bild anklicken zum Vergrößern
Technische Daten
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Spezifikationen
Arbeitsbereich
Aufspannfläche X/Y
1000–1500 mm / 1300–2800 mm
Verfahrweg X
1010–1510 mm
Verfahrweg Y
960–2500 mm
Verfahrweg Z
135 mm / 250 mm (Portal Z 135 / Z 250)
Antrieb & Mechanik
Antrieb
Closed-Loop-Schrittmotor 6 A / 5 Nm (optional)
Kugelgewindespindeln
X 16 x 10 | Y 16 x 16 | Z 16 x 5 mm
Linearführungen
X + Z 15 mm | Y 25 mm
Allgemein
Kategorie
Handwerk & Gewerbe
Besonderheit
Universalmaschine, große Verfahrwege
Wiederholgenauigkeit
0,02–0,03 mm
Stromversorgung
230 V / 50 Hz
Gewicht
ab 400 kg
Konstruktion / Mechanik

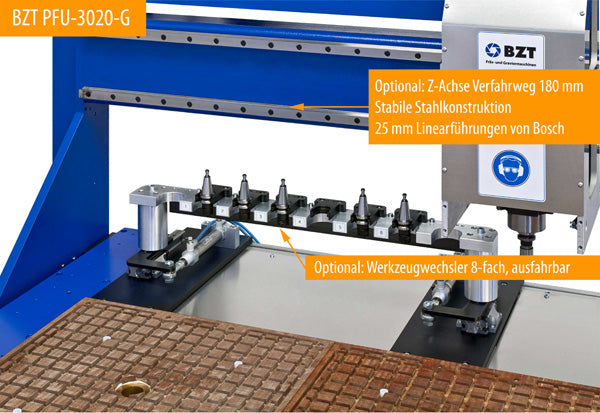

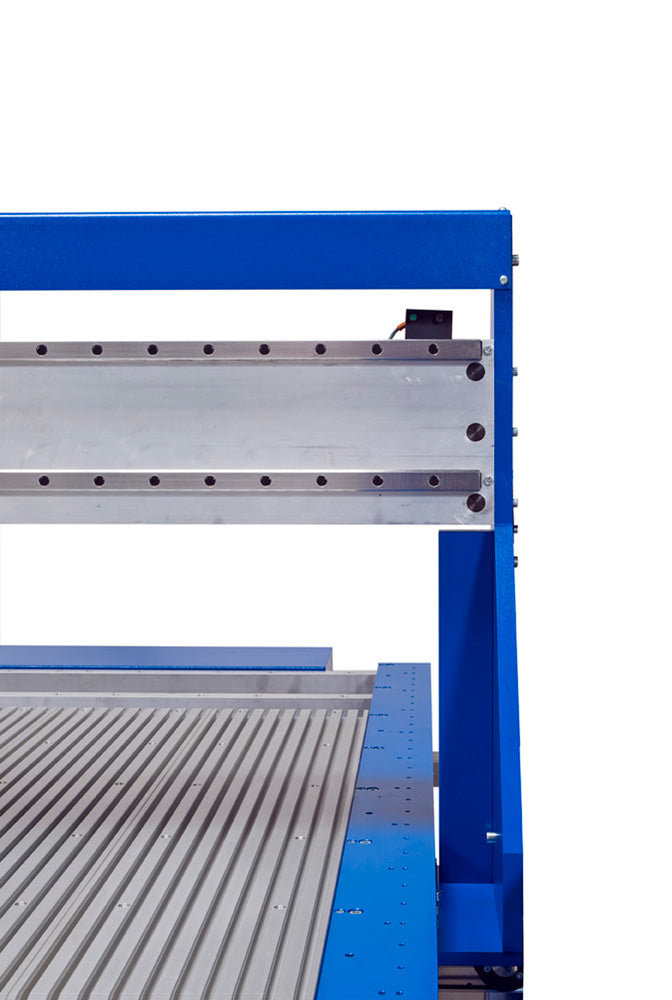

- 25 mm Linearführungen und Führungswagen von Bosch Rexroth

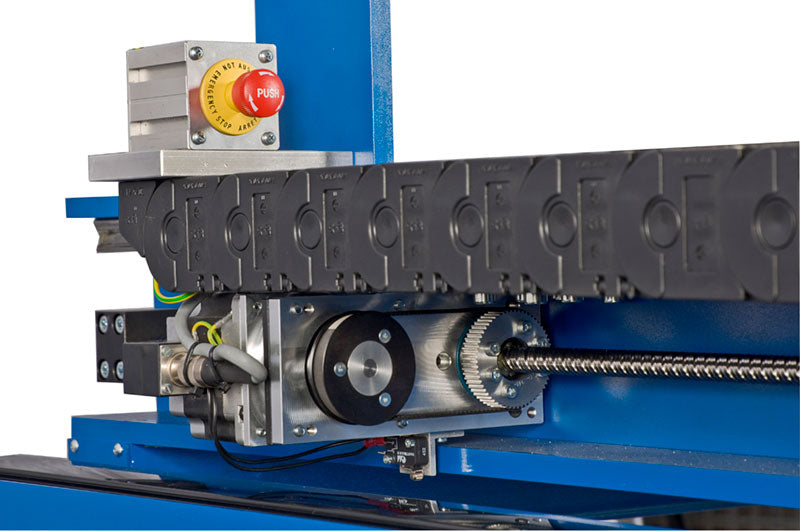

- Angetriebene Muttern in X- und Y-Achse von Bosch Rexroth für große Kraftübertragung bei hoher Präzision
- Verdeckte Seitenführungen schützen sensible Bauteile vor Verschmutzung
- Seitenteile in stabiler C-Konstruktion aus Stahl

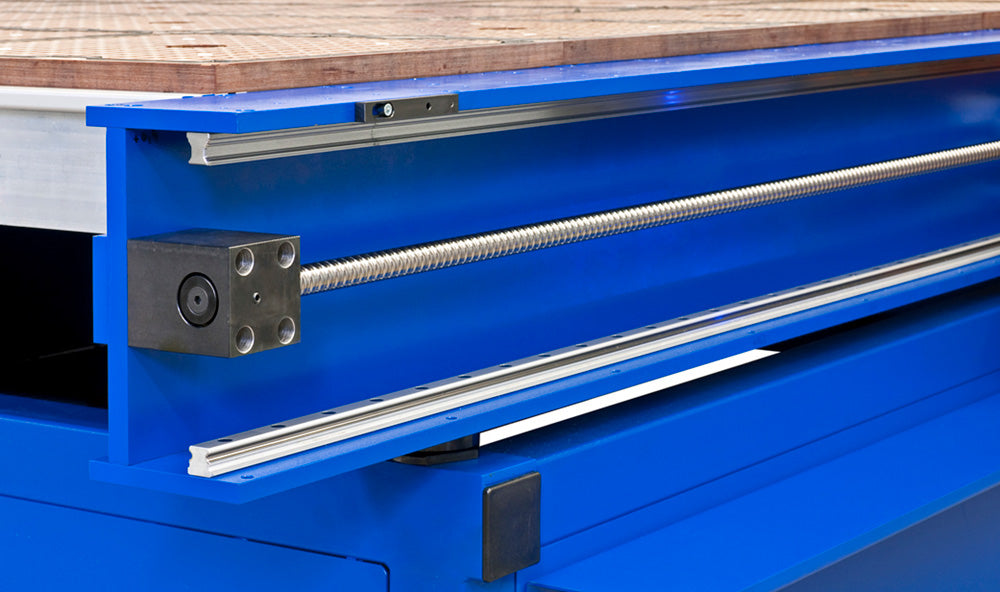

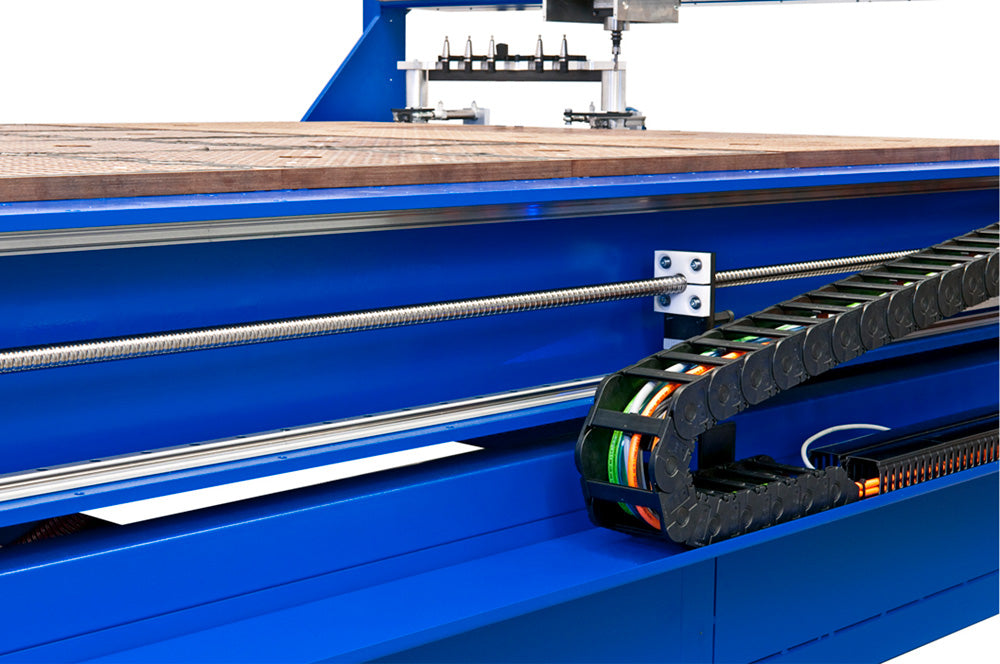

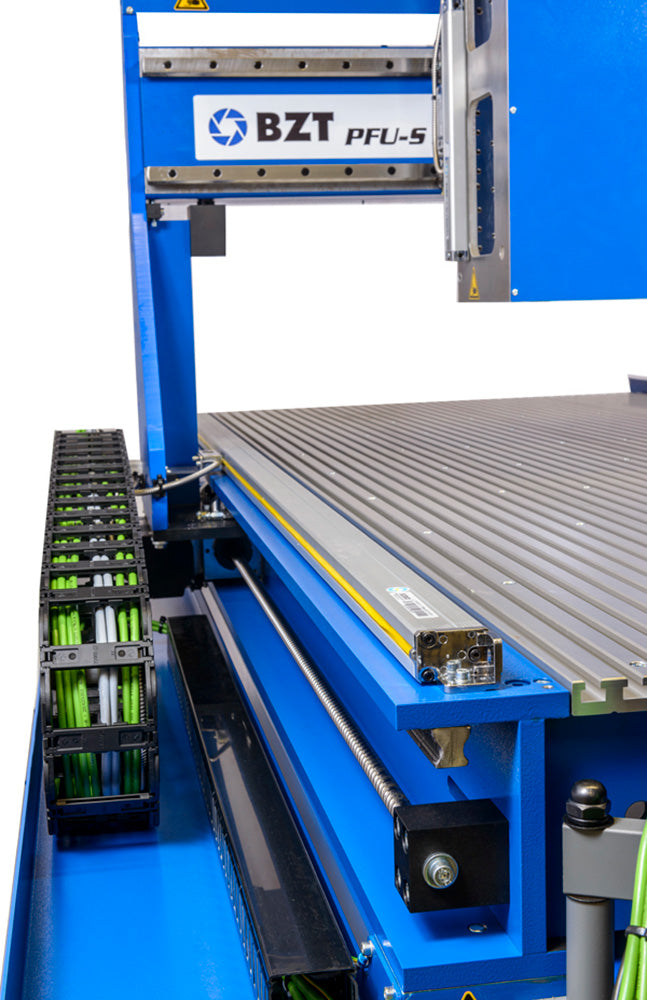

- Präzisionskugelrollspindeln in allen Achsen (zwei Kugelrollspindeln in der Y-Achse)

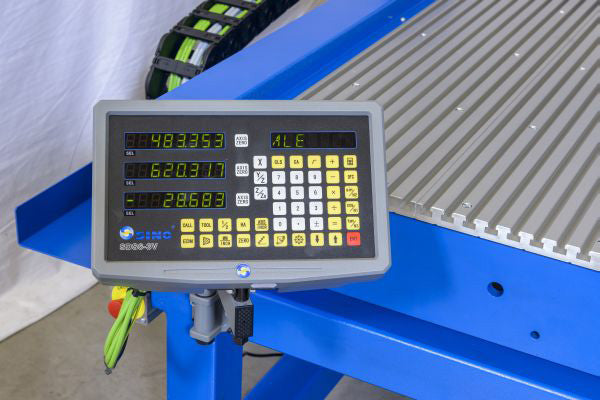

Elektronik / Steuerung
- Jeder Schaltschrank ist auch zusätzlich mit Closed Loop Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm erhältlich (optional)
- Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm bei Closed Loop
- Absolute Servomotoren (optional), kein Referenzieren der Maschine notwendig
- Frei wählbare CNC Industriesteuerung von OSAI, Heidenhain oder Siemens für 4-Achs Simultanbearbeitung (optional)
- Intelligente Elektroplanung durch optionale Schaltschränke, die kundenspezifisch angepasst und frei gestaltbar sind
Modelle
Verfügbare Varianten
Finden Sie die passende PFU für Ihre Anwendung
Verfahrweg X:
Verfahrweg Y:
Variante:
Keine Modelle entsprechen deiner Auswahl.
Modell nicht gelistet?
Nicht jede PFU-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete
Materialien & Einsatzbereiche
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Kontakt
Mehr zur Baureihe PFU erfahren
Frage stellen oder Beratung buchen — unsere Ingenieure beraten dich gern persönlich zur Baureihe PFU.
Passendes Zubehör
Zubehör passend zu PFU
Erweitern Sie Ihre Maschine mit passendem Zubehör
Häufige Fragen
Häufig gestellte Fragen zur PFU-Serie
Wo wird die PFU-Serie gefertigt und wie ist die Lieferzeit?
Alle PFU-Maschinen werden in eigener Fertigung in Leopoldshöhe (Nordrhein-Westfalen) bei BZT Maschinenbau GmbH gefertigt. Da jede Maschine auftragsbezogen gebaut wird, hängt die Lieferzeit von der Konfiguration und der aktuellen Produktionsauslastung ab — die aktuelle Lieferzeit nennen wir dir gern auf Anfrage.
Kann die PFU-Serie individuell konfiguriert werden?
Ja. Jede BZT-Maschine wird auftragsbezogen gebaut. Die PFU-Serie ist mit unterschiedlichen Verfahrwegen, Spindeln (HF oder frequenzgesteuert), Steuerungen, Werkzeugwechslern, Absaugung und Spannsystemen konfigurierbar. Sonderlösungen auf Anfrage.
Wie wird die PFU-Serie gesteuert und mit dem Rechner verbunden?
Die PFU-Serie wird per USB oder Ethernet mit dem Steuerrechner verbunden und verarbeitet Standard-G-Code, lässt sich also in gängige CAD/CAM-Workflows einbinden. Welche Steuerungssoftware optimal passt, hängt von deiner Anwendung ab — wir empfehlen dir die beste Kombination gern in einer persönlichen Beratung.
Welche Wiederholgenauigkeit erreicht die PFU-Serie?
Die PFU-Serie erreicht laut Datenblatt eine Wiederholgenauigkeit von 0,02–0,03 mm. Die real erzielbare Bauteilgenauigkeit hängt zusätzlich von Werkzeug, Spannung, Material und Frässtrategie ab. Deine Präzisionsanforderungen bewerten wir gern in einer persönlichen Beratung.
Welcher Stromanschluss ist für die PFU-Serie nötig und was ist bei der Aufstellung zu beachten?
Die PFU-Serie wird je nach Modell mit 230 V / 50 Hz betrieben. Je nach Konfiguration wiegt die Maschine ab 400 kg und benötigt einen stabilen, ebenen Untergrund. Den genauen Stromanschluss, die Maße und das Gewicht deiner Konfiguration teilen wir dir gern auf Anfrage mit.
Was ist die PFU-Serie?
Die PFU-Serie ist eine Baureihe von CNC-Portalfräsen der BZT Maschinenbau GmbH, gefertigt seit 2006 in Leopoldshöhe (NRW).Kategorie: Handwerk & Gewerbe.Alle Maschinen werden in Deutschland gefertigt, auftragsbezogen konfiguriert und durch persönliche Beratung qualifizierter Ingenieure begleitet — über 4.100 BZT-Maschinen sind in 62 Ländern im Einsatz.
Stabile Stahlkonstruktion, Bosch Rexroth Führungen und Kugelrollspindeln in allen Achsen – für präzise CNC-Bearbeitung von Platten, Profilen und 3D-Objekten.

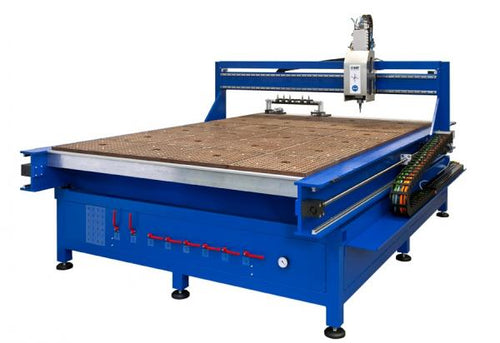

Die Baureihe PFU wurde für einen höchstmöglichen Standard an Stabilität und Genauigkeit konstruiert und präzise gefertigt. Die Stahlkonstruktion der Portalfräse und die Wälzlagerführungen von Bosch Rexroth bilden eine äußerst stabile Grundlage für zahlreiche Anwendungsbereiche in der leichten Aluminium-, Kunststoff- und Holzbearbeitung.
Ob Plattenmaterial und Profile fräsen, Kunststoffe und Hölzer bearbeiten oder Texte und Bilder auf Aluminium bzw. Acrylglas gravieren: Die Übertragung von Motorvibrationen auf die Kugelrollspindeln wird wirkungsvoll verhindert, und Kugelrollspindeln in allen Achsen sorgen für exzellente Fräsergebnisse. Optionales Zubehör wie Schwenkkopf, Absaugvorrichtungen, Vakuumtisch, Werkzeugwechsler oder Plattenanschlag macht die PFU zur universellen Lösung für hochwertige CNC-Fräsbearbeitung.
Die Baureihe PFU wurde für einen höchstmöglichen Standard an Stabilität und Genauigkeit konstruiert und präzise gefertigt. Die Stahlkonstruktion der Portalfräse und die Wälzlagerführungen von Bosch Rexroth bilden eine äußerst stabile Grundlage für zahlreiche Anwendungsbereiche in der leichten Aluminium-, Kunststoff- und Holzbearbeitung.
Ob Plattenmaterial und Profile fräsen, Kunststoffe und Hölzer bearbeiten oder Texte und Bilder auf Aluminium bzw. Acrylglas gravieren: Die Übertragung von Motorvibrationen auf die Kugelrollspindeln wird wirkungsvoll verhindert, und Kugelrollspindeln in allen Achsen sorgen für exzellente Fräsergebnisse. Optionales Zubehör wie Schwenkkopf, Absaugvorrichtungen, Vakuumtisch, Werkzeugwechsler oder Plattenanschlag macht die PFU zur universellen Lösung für hochwertige CNC-Fräsbearbeitung.
Hinweis zu technischen Daten: Alle Angaben ohne Gewähr.
