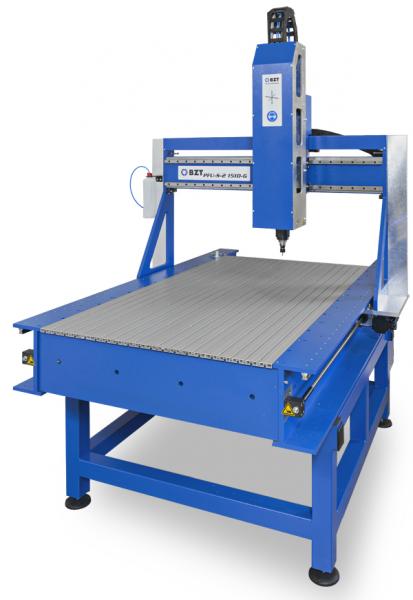

BZT PFU-S-2Mit erweitertem Verfahrweg in der Z-Achse
Die PFU-S-2 Baureihe wurde speziell für Portalerhöhungen Z-300 und Z-450 entwickelt.
Technisches Datenblatt — PFU-S-2
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFU-S-2 ausmacht
Arbeitsbereich
- Aufspannfläche X x Y
- 1000 – 2500 mm / 1000 – 2500 mm
- Verfahrweg X / Y
- 1020 – 1520 mm / 1010 – 2510 mm
- Verfahrweg Z (Portal)
- 270 oder 450 mm (Portal Z-300 / Z-450)
- X-Achse Stahlträger
- Stahl 200 x 100 mm, verstärkte Seitenteile
Antrieb & Mechanik
- Wiederholgenauigkeit
- +/- 0,02 – 0,03 mm
- Verfahrgeschwindigkeit
- 8.000 | 12.000 mm/min
- Spindelleistung
- HF-Spindeln bis 4,5 kW ER32 oder WZW HF-Spindeln bis 3,6 kW SK30
- Antrieb (optional)
- Closed Loop 6 Amp. | Servo 750 W
- Linearführungen Bosch Rexroth
- 25 mm
- Kugelrollspindeln Bosch Rexroth
- X | Y = 16 x 16 mm, Z = 16 x 5 mm
- Gantry-Antrieb
- Y-Achse (2 Kugelrollspindeln)
- Angetriebene Mutter
- X- u. Y-Achse
Allgemein
- Seitenteile C-Konstruktion
- 1 x 250 x 20 u. 2 x 150 x 15 mm
- Gestell
- Stahlkonstruktion
- Außenabmessung
- auf Anfrage
Konstruktion
Kugelrollspindeln in allen Achsen
Linearführungen und Führungswagen von Bosch Rexroth (25 mm)
Angetriebene Mutter in der X- und Y-Achse von Bosch Rexroth
2 Kugelrollspindeln in der Y-Achse (Gantry-Bauweise) – zwei Motoren bewegen das Portal beidseitig
Verdeckte, geschützte Führungen schützen sensible Bauteile vor Verschmutzung (C-Konstruktion)
Große, stabile Z-Achse, geeignet für HF-Spindeln bis 4,5 kW ER32 oder WZW HF-Spindeln bis 3,6 kW SK30
Stahlträger 200 x 100 mm in der X-Achse mit verstärkten Seitenteilen für mehr Stabilität
Verstärkter Unterbau aus der PFH-Baureihe – noch stabiler aufgestellt
Gestellbauweise in ergonomischer Bauform, bedienerfreundlich durch innen liegende Standfüße
Verfahrwege bis ca. 2500 x 2000 mm
Speziell für die PFU-Portalerhöhungen Z-300 und Z-450 entwickelt – noch mehr Verfahrweg in der Z-Achse
Steuerung & Antrieb
Lieferbar mit Closed-Loop- oder Servomotoren
Schaltschrank mit Servomotor 750 W bzw. Closed Loop 6 Amp. (optional)
Automatischer Werkzeugwechsler optional (10-fach-Magazin geschützt im Gehäuse / 8-fach-Tellerwechsler)
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFU-S-2-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFU-S-2
Gut zu wissen zur PFU-S-2-Baureihe
Welche Materialien kann die BZT PFU-S-2 bearbeiten?
Welche Genauigkeit erreicht die PFU-S-2-Baureihe?
Wie schnell arbeitet die PFU-S-2-Baureihe?
Wo wird die PFU-S-2-Baureihe gefertigt?
Wie kann ich die PFU-S-2 anfragen?
Beratung zur PFU-S-2-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFU-S-2-Baureihe?
Entwickelt für Portalerhöhungen Z‑300 und Z‑450 – mehr Wirkungsbereich, mehr Z‑Hub, robuste Industriebauweise. Die neu entwickelte PFU-S-2 Serie wurde speziell für die PFU Portalerhöhungen Z-300 und Z-450 entwickelt. Durch die optionalen Portalerhöhungen glänzt diese Baureihe mit großen Verfahrwegen in der Z-Achse: Der Wirkungsbereich wird größer, größere Materialien können komplexer bearbeitet werden. Damit in diesen Dimensionen einwandfreie Ergebnisse möglich sind, wurde die Portalfräse robuster konstruiert. Verstärkte Seitenteile der Portalerhöhungen und ein Stahlträger in der X-Achse reduzieren Schwingungen während des Arbeitsganges. Der Unterbau ist im Vergleich zu PFU und PFU-S noch stabiler aufgestellt; größere Seitenteile in stabiler C-Stahlkonstruktion schützen die Führungen.
