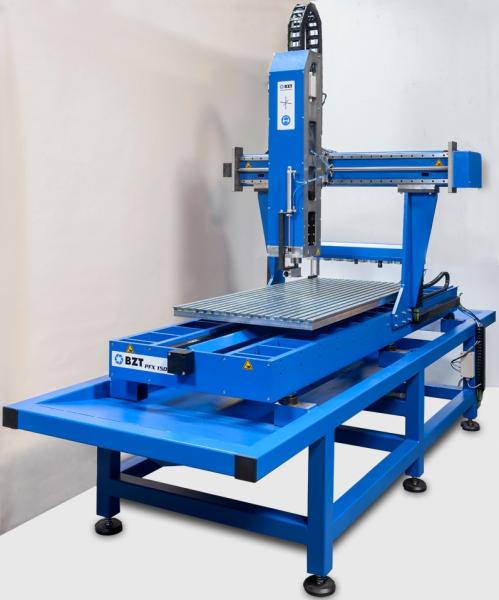

BZT PFX 700
Höchstleistung im 3D-Fräsen und 3D-Gravieren
Spezifikationen der BZT PFX 700
Arbeitsbereich
- Verfahrweg X
- 520 mm
- Verfahrweg Y
- 700 mm
- Verfahrweg Z
- 180 mm
- Aufspannfläche X
- 375 mm
- Aufspannfläche Y
- 680 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- 3 x 6 Amp | 3 x 700 W
- Eilgang
- STEPP 12000 mm/min | SERVO 25000 mm/min
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Programmierbare Auflösung
- 0,0025 mm
- Kugelrollspindel X·Y
- 16 x 5 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 230 V/50 Hz | 380 V/50 Hz
- Außenabmessungen
- 1400 x 1260 x 2100 mm
- Gewicht
- ca. 600 kg
Datenblatt — BZT PFX 700
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFX-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFX-Baureihe überzeugt
Konstruktion & Mechanik
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Einsatzgebiete & Materialien
Die BZT PFX 700 – Präzision neu definiert
Die BZT PFX 700 ist die ideale Lösung für alle, die Wert auf Geschwindigkeit und Präzision legen. Diese Hochleistungs-HSC-Maschine (High Speed Cutting) wurde speziell für die zügige und exakte Bearbeitung von Aluminium und Stahl entwickelt. Mit der neuen Version der PFX 700 erzielen Sie noch bessere Fräsergebnisse dank der innovativen angetriebenen Mutter in der X-Achse. Profitieren Sie von einer soliden Stahlkonstruktion, die für extreme Stabilität und Schwingungsarmut sorgt.
Highlights & Vorteile
- Hochgeschwindigkeit: Geschwindigkeiten bis 30 Meter pro Minute
- Exzellente Präzision bei der Bearbeitung von Aluminium und Stahl
- Robuste Stahlkonstruktion für maximale Stabilität
- Feststehendes Portal-Design reduziert bewegte Massen
- Optimierte Ergonomie und Benutzerfreundlichkeit
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinenart | HSC-Maschine (High Speed Cutting) |
| Bearbeitbare Materialien | Aluminium, eingeschränkt Stahl |
| Max. Geschwindigkeit | 30 m/min |
| Konstruktion | Solide Stahlkonstruktion |
| Portal-Design | Feststehendes Portal mit beweglichem Tisch |
Erleben Sie die Qualität „Made in Germany“ mit der BZT PFX 700 und steigern Sie Ihre Produktivität auf ein neues Level!
Die BZT PFX 700 überzeugt nicht nur durch ihre Geschwindigkeit, sondern auch durch ihre Hochpräzise Bearbeitung, die selbst höchsten Ansprüchen gerecht wird. Mit modernster Technologie ausgestattet, ermöglicht diese HSC-Maschine eine Hochpräzise Fertigung, die sowohl in der Serienproduktion als auch im Einzelteilbau Anwendung findet.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFX 700
Welche Verfahrwege hat die BZT PFX 700?
Welche Materialien kann die PFX-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFX 700?
Wo wird die PFX-Baureihe gefertigt?
Wie kann ich die BZT PFX 700 anfragen?
Angebot für die BZT PFX 700 anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
