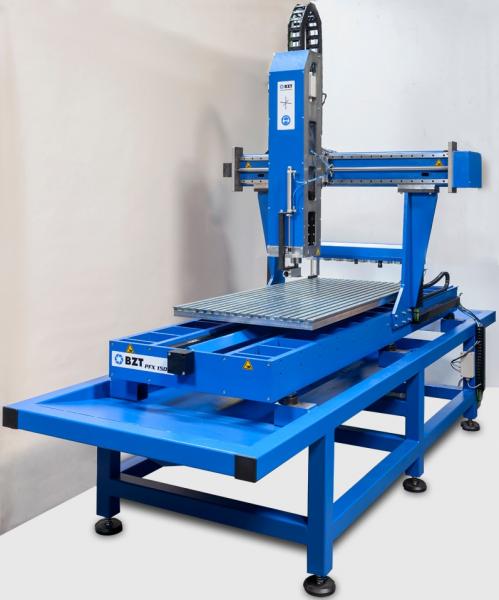

BZT PFX 1500
Höchstleistung im 3D-Fräsen und 3D-Gravieren
Spezifikationen der BZT PFX 1500
Arbeitsbereich
- Verfahrweg X
- 857 mm
- Verfahrweg Y
- 1450 mm
- Verfahrweg Z
- 180 mm
- Aufspannfläche X
- 740 mm
- Aufspannfläche Y
- 1500 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- 3 x 6 Amp | 3 x 700 W
- Eilgang
- STEPP 12000 mm/min | SERVO 25000 mm/min
- Wiederholgenauigkeit
- 0,025 – 0,01 mm
- Programmierbare Auflösung
- 0,0025 mm
- Kugelrollspindel X·Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 230 V/50 Hz | 380 V/50 Hz
- Außenabmessungen
- 3500 x 1550 x 2100 mm
- Gewicht
- ca. 1000 kg
Datenblatt — BZT PFX 1500
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFX-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFX-Baureihe überzeugt
Konstruktion & Mechanik
Robuste, solide Stahlkonstruktion — extrem schwingungsarm und stabil für präzise Fräsergebnisse.
Feststehendes Portal: Nur der Tisch verfährt als Y-Achse, sodass keine großen Massen bewegt werden müssen.
Linearführungen mit Führungswagen und Kugelgewindespindeln von Bosch Rexroth in allen Achsen.
Aufspannfläche X × Y von 375 × 600 mm (500-H) bis 740 × 1500 mm (1500).
Verfahrwege bis X 857 mm | Y 1450 mm | Z 210 mm, Durchlasshöhe Z 250 mm.
Für noch bessere Fräsergebnisse sorgt die angetriebene Mutter in der Y-Achse.
Lieferung mit 20 mm T-Nutenplatte mit Stahlleisten.
Optional: Vakuumtisch und Schwenkkopf für 5-Achs-Bearbeitung.
Steuerung & Antrieb
High Speed Cutting (HSC): Mit Servotechnik sind Verfahrgeschwindigkeiten bis 30.000 mm/min möglich (Eilgang ca. 12.000 mm/min).
Antriebsoptionen: Closed Loop-Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm.
Max. Leistung 12 kW.
Steuerung optional: Siemens-Steuerung oder Heidenhain-Steuerung, Handrad optional.
Stromversorgung 230 V / 50 Hz oder 380 V / 50 Hz.
Referenzschalter serienmäßig.
Einsatzgebiete & Materialien
Hochleistungs CNC-Maschine für präzise Bearbeitung
Die BZT PFX 1500 ist Ihre Lösung für schnelle und präzise Bearbeitung von Aluminium und Stahl. Mit einer soliden Stahlkonstruktion und innovativer Servotechnik erreichen Sie mühelos Geschwindigkeiten von bis zu 30 Metern pro Minute. Ideal für anspruchsvolle Fräsergebnisse in der modernen Fertigung.
Highlights & Vorteile
- Hochgeschwindigkeitsbearbeitung bis 30 m/min für effiziente Produktionsabläufe
- Robuste Stahlkonstruktion für extreme Stabilität und Schwingungsarmut
- Optimierte X-Achse mit angetriebener Mutter für verbesserte Präzision
- Feststehendes Portal mit beweglichem Tisch für reduzierte Massenbewegung
- Entwickelt für eine breite Anwendung in der Aluminium- und Stahlbearbeitung
Technische Daten
| Merkmal | Detail |
|---|---|
| Maschinenart | Hochleistungs CNC-Maschine |
| Max. Geschwindigkeit | 30 m/min |
| Bearbeitungsbereich | Für Aluminium und Stahl |
| Konstruktion | Stabile Stahlkonstruktion |
| Portaltyp | Feststehendes Portal |
Vertrauen Sie auf die Qualität „Made in Germany“ bei der BZT PFX 1500 und optimieren Sie Ihre Fertigungsprozesse!
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFX-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFX 1500
Welche Verfahrwege hat die BZT PFX 1500?
Welche Materialien kann die PFX-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFX 1500?
Wo wird die PFX-Baureihe gefertigt?
Wie kann ich die BZT PFX 1500 anfragen?
Angebot für die BZT PFX 1500 anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
