Portalfräse in:
Hybridbauweise: Stahl und Profiltechnik, Lackierung der Stahlteile Signalblau RAL 5005
Kugelrollspindeln 16 mm in allen Achsen, X, Y und Z, mit Fest- und Loslager
Die Y-Achse in Gantry-Version sorgt für sehr hohe Stabilität am Portal und qualitativ hochwertige Fräsergebnisse
Linearführungen Größe 20 und Führungswagen sind nach Hersteller frei wählbar
Führungen von Bosch, Hiwin oder China, gehärtet u. geschliffen
Standardmäßig verbaubare Motoren: z.B. Flansch 60, 4 Amp. 3,0N, oder besser
Aufspannfläche: ca. X=750mm x Y=720mm
Durchlasshöhe unter Z-Achse: ca. 190mm, abhängig vom Spanntisch, z.B. Nutentisch
Sehr stabile schwingungsarme Konstruktion aus Stahl und Alu-Profil für größtmögliche Stabilität
Abmaße LxBxH: ca. 1050 x 1160 x 1150mm, Gewicht ca. 110kg
Maschinenbauanleitung
(Alle Angaben ohne Gewähr. Maßangaben können je nach Ausstattung variieren.)
Lieferumfang:
Die gute Konstruktion und die schweren Stahlteile sorgen für Optimale Steifigkeit da wo Sie benötigt wird. Dadurch erhalten Sie sehr gute Fräsergebnisse an Ihren Teilen
Die zwei Kugelrollspindeln (Gantry)in der Y-Achse sorgen für minimalen Verzug am Portal.
Mit diesem Teilesatz erhalten Sie fast alles für den Aufbau der Mechanik der Portalfräse.
Die Notwendigen Linearführungen und Führungswagen können Sie ganz nach Ihren Anforderungen dazu kaufen, wählen Sie zwischen unseren 3 Möglichkeiten.

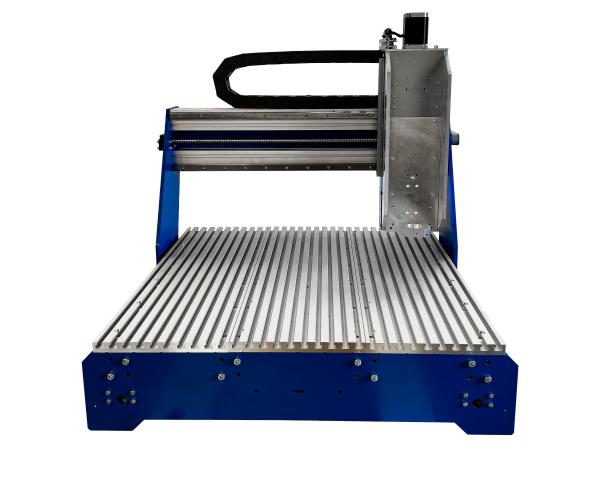

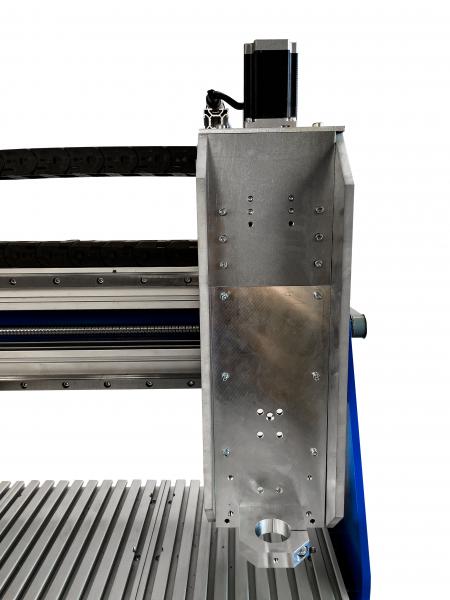

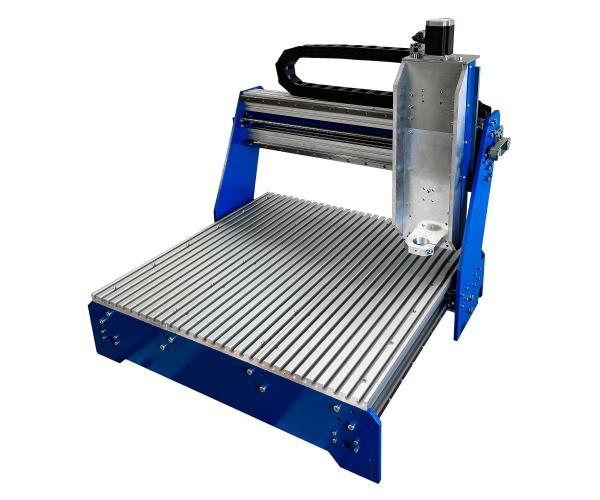

BZT-PF-FX-0406 Grundbausatz Ganrty
€3.952,00
Hybridbauweise: Stahl und Profiltechnik, Lackierung der Stahlteile Signalblau RAL 5005
Kugelrollspindeln 16 mm in allen Achsen, X, Y und Z, mit Fest- und Loslager
Die Y-Achse in Gantry-Version sorgt für sehr hohe Stabilität am Portal und qualitativ hochwertige Fräsergebnisse
Linearführungen Größe 20 und Führungswagen sind nach Hersteller frei wählbar
Führungen von Bosch, Hiwin oder China, gehärtet u. geschliffen
Standardmäßig verbaubare Motoren: z.B. Flansch 60, 4 Amp. 3,0N, oder besser
Aufspannfläche: ca. X=750mm x Y=720mm
Durchlasshöhe unter Z-Achse: ca. 190mm, abhängig vom Spanntisch, z.B. Nutentisch
Sehr stabile schwingungsarme Konstruktion aus Stahl und Alu-Profil für größtmögliche Stabilität
Abmaße LxBxH: ca. 1050 x 1160 x 1150mm, Gewicht ca. 110kg
Maschinenbauanleitung
(Alle Angaben ohne Gewähr. Maßangaben können je nach Ausstattung variieren.)
Lieferumfang:
- Stahlteile und Aluprofile
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
- Elektromontagesatz
- Schrittmotoren
- Schrittmotorsteuerungen inkl. Buchsen
- Schrittmotore inkl. Buchse
- Kabelsatz inkl. Stecker und Buchse
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln
- Frässpindel für automatischen Werkzeugwechsel
- Untergestell
- Alu Nutenplatten 15mm Hohlkammer
- Alu Nutenplatten 20mm Vollprofil
- Minimalmengenschmierungen
- Einhausung
- Drehachsen 4-Achse
- weiteres Zubehör
Die gute Konstruktion und die schweren Stahlteile sorgen für Optimale Steifigkeit da wo Sie benötigt wird. Dadurch erhalten Sie sehr gute Fräsergebnisse an Ihren Teilen
Die zwei Kugelrollspindeln (Gantry)in der Y-Achse sorgen für minimalen Verzug am Portal.
Mit diesem Teilesatz erhalten Sie fast alles für den Aufbau der Mechanik der Portalfräse.
Die Notwendigen Linearführungen und Führungswagen können Sie ganz nach Ihren Anforderungen dazu kaufen, wählen Sie zwischen unseren 3 Möglichkeiten.
- China steht für günstig 2. HIWIN da haben Sie die Ideale Kombination zwischen Preis und Qualität. 3. Bosch Rexroth ist unschlagbar in Qualität und Fräsergebnis
| Technische Daten | ||
| Verfahrwege ca. | X: 600 mm Y: 450 mm Z: 175 mm |
|
| Durchlass unter Portal ca. 190mm | (ohne Aufspannplatte) | |
| Aufspannfläche ca. | X: 750 mm Y: 720 mm |
|
| Aufstellmaße ca. | L: 1050 mm B: 1160 mm H: 1150 mm |
|
| Führungen | Linearführungen Größe 20 an allen Achsen |
|
| Kugelumlaufspindeln Toleranzklasse T07 |
X: 16 x 5 mm Y: 16 x 5 mm Z: 16 x 5 mm |
|
| Gewicht ohne Zubehör ca. | 110 kg | |
