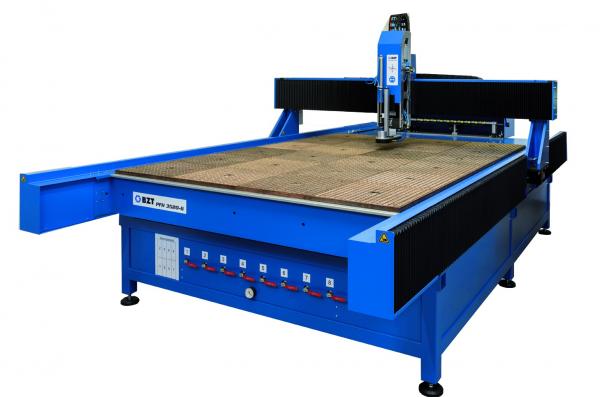

BZT PFH 4025-G
Für vielfältige industrielle CNC-Fräsbearbeitungen
Spezifikationen der BZT PFH 4025-G
Arbeitsbereich
- Verfahrweg X
- 2520 mm
- Verfahrweg Y
- 4010 mm
- Verfahrweg Z
- 170 mm
- Aufspannfläche X
- 2500 mm
- Aufspannfläche Y
- 4000 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- Servomotor 750 W / 7,16 Nm (optional)
- Eilgang
- X+Y 12000 mm/min, Z 10000 mm/min
- Wiederholgenauigkeit
- 0,02 - 0,03 mm (gemessen auf der Festlagerseite)
- Kugelrollspindel X
- 16 x 16 mm
- Kugelrollspindel Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- Bosch Rexroth 25 mm in X | Y | Z
Allgemein
- Stromversorgung
- 330 V / 50 Hz
- Außenabmessungen
- 4500 x 3200 x 2300 mm
Datenblatt — BZT PFH 4025-G
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFH-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFH-Baureihe überzeugt
Konstruktion & Mechanik
Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth.
Seitenteile aus Stahl in C-Konstruktion; verdeckte Führungen schützen sensible Bauteile vor Verschmutzung.
Angetriebene Mutter in der X- und Y-Achse sorgt für hohe Präzision und Laufruhe bei der Bearbeitung von Plattenmaterial.
2 Kugelrollspindeln Ø 25 mm in der Y-Achse (Gantry-Bauweise) mit Spindelunterstützung.
Stabile X-Achse aus Stahlträger 200 x 100 mm mit doppelten Seitenteilen ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW.
Große stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Ergonomische Bauform: Standfüße liegen innen; besonders geeignet für die Plattenbearbeitung.
Steuerung & Antrieb
CNC-Steuerung optional von OSAI, Heidenhain oder Siemens.
Servoantrieb 750 W / 7,16 Nm optional erhältlich.
Optionaler automatischer Werkzeugwechsler, bis zu 2x 8- oder 2x 16-fach-Tellerwechsler am Portal.
Optionen: Vakuumtisch, T-Nutenplatte (15 oder 20 mm), Drehachse/Schwenkkopf für 5-Achs-Bearbeitung.
Einsatzgebiete & Materialien
Die BZT PFH 4025-G – Ihre Präzisionslösung für anspruchsvolle Anwendungen
Die BZT PFH 4025-G vereint Stabilität, Robustheit und höchste Präzision in einer CNC-Maschine. Ideal für die Bearbeitung von Plattenmaterial, ist sie die perfekte Wahl für Unternehmen, die Wert auf Qualität und Effizienz legen. Mit ihrer innovativen Gantry Bauweise und leistungsstarken HF-Spindeln bis zu 15 kW bietet die PFH 4025-G herausragende Ergebnisse in der spanenden Bearbeitung.
Highlights & Vorteile
- Hohe Präzision dank stabiler X-Achse aus Stahl
- Gantry Bauweise sorgt für exzellente Laufruhe und Genauigkeit
- Verdeckte Seitenführungen schützen sensible Bauteile vor Schmutz
- Angetriebene Mutter in der X- und Y-Achse für verbesserte Leistungsfähigkeit
- Hochwertige Komponenten von Bosch garantieren Langlebigkeit
Technische Daten
| Merkmal | Details |
|---|---|
| X-Achse | Stabiler Stahlrahmen |
| Y-Achse | Gantry Bauweise |
| HF-Spindel | Bis zu 15 kW |
| Führungen | Kugelrollspindeln, Linearführungen von Bosch |
| Schutz | Verdeckte Seitenführungen |
| Antrieb | Angetriebene Mutter in der X- und Y-Achse |
Profitieren Sie von der Made in Germany Qualität der BZT PFH 4025-G und steigern Sie Ihre Produktionsleistung auf ein neues Niveau.
Die BZT PFH 4025-G ist nicht nur eine CNC-Maschine, sondern eine echte Präzisions-CNC-Maschine, die speziell für die Anforderungen der modernen Fertigung entwickelt wurde. Durch ihre hohe Verfahrgeschwindigkeit und die präzise Steuerung ermöglicht sie eine effiziente Bearbeitung komplexer Geometrien und sorgt so für optimale Ergebnisse in der Industrie.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFH-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFH 4025-G
Welche Verfahrwege hat die BZT PFH 4025-G?
Welche Materialien kann die PFH-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFH 4025-G?
Wo wird die PFH-Baureihe gefertigt?
Wie kann ich die BZT PFH 4025-G anfragen?
Angebot für die BZT PFH 4025-G anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
