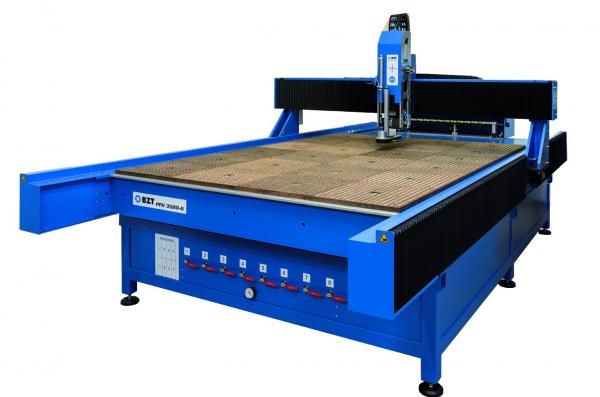

BZT PFH 4520-G
Für vielfältige industrielle CNC-Fräsbearbeitungen
Spezifikationen der BZT PFH 4520-G
Arbeitsbereich
- Verfahrweg X
- 2020 mm
- Verfahrweg Y
- 4510 mm
- Verfahrweg Z
- 170 mm
- Aufspannfläche X
- 2000 mm
- Aufspannfläche Y
- 4500 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- Servomotor 750 W / 7,16 Nm (optional)
- Eilgang
- X+Y 12000 mm/min, Z 10000 mm/min
- Wiederholgenauigkeit
- 0,02 - 0,03 mm (gemessen auf der Festlagerseite)
- Kugelrollspindel X
- 16 x 16 mm
- Kugelrollspindel Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- Bosch Rexroth 25 mm in X | Y | Z
Allgemein
- Stromversorgung
- 330 V / 50 Hz
- Außenabmessungen
- 5000 x 2700 x 2300 mm
Datenblatt — BZT PFH 4520-G
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFH-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFH-Baureihe überzeugt
Konstruktion & Mechanik
Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth.
Seitenteile aus Stahl in C-Konstruktion; verdeckte Führungen schützen sensible Bauteile vor Verschmutzung.
Angetriebene Mutter in der X- und Y-Achse sorgt für hohe Präzision und Laufruhe bei der Bearbeitung von Plattenmaterial.
2 Kugelrollspindeln Ø 25 mm in der Y-Achse (Gantry-Bauweise) mit Spindelunterstützung.
Stabile X-Achse aus Stahlträger 200 x 100 mm mit doppelten Seitenteilen ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW.
Große stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Ergonomische Bauform: Standfüße liegen innen; besonders geeignet für die Plattenbearbeitung.
Steuerung & Antrieb
CNC-Steuerung optional von OSAI, Heidenhain oder Siemens.
Servoantrieb 750 W / 7,16 Nm optional erhältlich.
Optionaler automatischer Werkzeugwechsler, bis zu 2x 8- oder 2x 16-fach-Tellerwechsler am Portal.
Optionen: Vakuumtisch, T-Nutenplatte (15 oder 20 mm), Drehachse/Schwenkkopf für 5-Achs-Bearbeitung.
Einsatzgebiete & Materialien
Maximale Präzision und Stabilität mit der BZT PFH 4520-G
Die BZT PFH 4520-G ist die ideale CNC-Fräse für alle, die auf höchste Präzision und Robustheit setzen. Dank ihrer stabilen Bauweise und der fortschrittlichen Technik ermöglicht sie exzellente Bearbeitungsergebnisse, insbesondere bei Plattenmaterial. Erleben Sie, wie diese Maschine Ihre Produktionsprozesse optimiert und Ihre Anforderungen an Qualität und Effizienz übertrifft.
Highlights & Vorteile
- Stabile X-Achse aus Stahl für den Einsatz von HF-Spindeln bis zu 15 kW
- Gantry-Bauweise in der Y-Achse für hohe Präzision und Laufruhe
- Verdeckte Seitenführungen schützen empfindliche Bauteile vor Verschmutzung
- Angetriebene Mutter in der X- und Y-Achse für verbesserte Dynamik
- Hochwertige Komponenten von Bosch für maximale Zuverlässigkeit
Technische Daten
| Merkmal | Details |
|---|---|
| X-Achse | Stahl, stabil, für HF-Spindeln bis 15 kW |
| Y-Achse | Gantry-Bauweise |
| Antrieb | Angetriebene Mutter in X- und Y-Achse |
| Führungen | Kugelrollspindeln, Linearführungen und Führungswagen von Bosch |
| Seitenteile | Stahl in C-Konstruktion |
| Schutz | Verdeckte Seitenführungen für Schutz sensibler Bauteile |
Vertrauen Sie auf die Qualität „Made in Germany“ und optimieren Sie Ihre Fertigung mit der BZT PFH 4520-G.
Die BZT PFH 4520-G überzeugt nicht nur durch ihre Robustheit, sondern auch durch ihre präzise Steuerung, die eine außergewöhnliche Genauigkeit bei der Bearbeitung gewährleistet. Mit dieser präzisen CNC-Fräse sind Sie in der Lage, selbst komplexe Geometrien mit höchster Detailgenauigkeit zu fertigen.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFH-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFH 4520-G
Welche Verfahrwege hat die BZT PFH 4520-G?
Welche Materialien kann die PFH-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFH 4520-G?
Wo wird die PFH-Baureihe gefertigt?
Wie kann ich die BZT PFH 4520-G anfragen?
Angebot für die BZT PFH 4520-G anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
