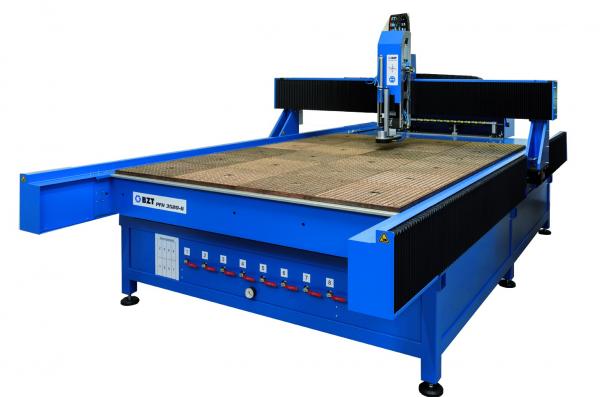

BZT PFH 3515-G
Für vielfältige industrielle CNC-Fräsbearbeitungen
Spezifikationen der BZT PFH 3515-G
Arbeitsbereich
- Verfahrweg X
- 1520 mm
- Verfahrweg Y
- 3510 mm
- Verfahrweg Z
- 170 mm
- Aufspannfläche X
- 1500 mm
- Aufspannfläche Y
- 3500 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- Servomotor 750 W / 7,16 Nm (optional)
- Eilgang
- X+Y 12000 mm/min, Z 10000 mm/min
- Wiederholgenauigkeit
- 0,02 - 0,03 mm (gemessen auf der Festlagerseite)
- Kugelrollspindel X
- 16 x 16 mm
- Kugelrollspindel Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- Bosch Rexroth 25 mm in X | Y | Z
Allgemein
- Stromversorgung
- 330 V / 50 Hz
- Außenabmessungen
- 4000 x 2200 x 2300 mm
Datenblatt — BZT PFH 3515-G
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFH-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFH-Baureihe überzeugt
Konstruktion & Mechanik
Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth.
Seitenteile aus Stahl in C-Konstruktion; verdeckte Führungen schützen sensible Bauteile vor Verschmutzung.
Angetriebene Mutter in der X- und Y-Achse sorgt für hohe Präzision und Laufruhe bei der Bearbeitung von Plattenmaterial.
2 Kugelrollspindeln Ø 25 mm in der Y-Achse (Gantry-Bauweise) mit Spindelunterstützung.
Stabile X-Achse aus Stahlträger 200 x 100 mm mit doppelten Seitenteilen ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW.
Große stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Ergonomische Bauform: Standfüße liegen innen; besonders geeignet für die Plattenbearbeitung.
Steuerung & Antrieb
CNC-Steuerung optional von OSAI, Heidenhain oder Siemens.
Servoantrieb 750 W / 7,16 Nm optional erhältlich.
Optionaler automatischer Werkzeugwechsler, bis zu 2x 8- oder 2x 16-fach-Tellerwechsler am Portal.
Optionen: Vakuumtisch, T-Nutenplatte (15 oder 20 mm), Drehachse/Schwenkkopf für 5-Achs-Bearbeitung.
Einsatzgebiete & Materialien
Die BZT PFH 3515-G: Die perfekte Lösung für präzise CNC-Bearbeitung
Die BZT PFH 3515-G vereint Stabilität und Robustheit mit höchster Präzision. Diese CNC-Maschine ist ideal für anspruchsvolle Bearbeitungen von Plattenmaterial und überzeugt durch ihre leistungsstarke Bauweise. Mit der PFH 3515-G sind Sie in der Lage, auch komplexe Projekte effektiv und effizient zu realisieren.
Highlights & Vorteile
- Hochpräzise Bearbeitung durch stabile X-Achse aus Stahl
- Leistungsfähige HF-Spindeln bis zu 15 kW für vielseitige Anwendungen
- Gantry Bauweise für optimale Laufruhe und Präzision
- Verdeckte Seitenführungen schützen vor Verschmutzung
- Kugelrollspindeln und Linearführungen von Bosch für höchste Qualität
Technische Daten
| Merkmal | Details |
|---|---|
| X-Achse | Stahl, stabil und robust |
| Spindel | HF-Spindeln bis zu 15 kW |
| Y-Achse | Gantry Bauweise |
| Führungen | Kugelrollspindeln, Linearführungen und Führungswagen von Bosch |
| Schutz | Verdeckte Seitenführungen |
| Angetriebene Mutter | X- und Y-Achse |
Vertrauen Sie auf die Made in Germany Qualität der BZT PFH 3515-G und steigern Sie Ihre Produktivität durch präzise CNC-Technik.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFH-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
