CNC PORTAL MILLING MACHINE
BZT PFI — CNC Portal Milling Machine
Vielfalt auf kleinem Raum
The PFI series offers a stationary gantry in a space-saving design.
Or browse all models→What is the PFI?
The PFI is a CNC portal milling machine series from BZT Maschinenbau GmbH, manufactured in Leopoldshöhe (NRW), Germany since 2006.Verfahrweg X: 515 mm.All machines are made in Germany, built to order, and backed by personal consultation from qualified engineers — over 4,100 BZT machines are in use across 62 countries.
Overview
Vielfalt auf kleinem Raum
Kompaktes Gehäuse mit integrierter Steuerung – stabil, dynamisch und ideal für Bildung, Modellbau und Serienfertigung.

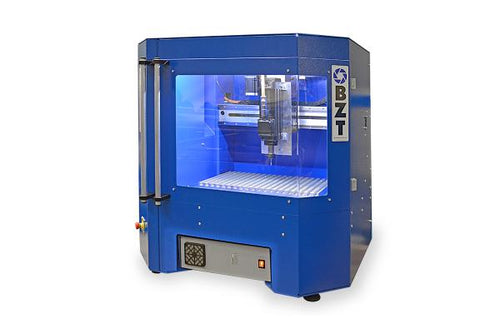

Die kleine und kompakte CNC-Portalfräse PFI ist durch das feststehende Portal und den bewegten Tisch eine sehr stabile Maschine. Durch die komprimierte Bauweise ist sie besonders platzsparend.
Hervorzuheben ist das Gehäuse mit integrierter Steuerung. Die wahlweise Schritt- oder Closed-Loop-Steuerung macht die PFI besonders interessant für den Bildungsbereich.
Die kleine und kompakte CNC-Portalfräse PFI ist durch das feststehende Portal und den bewegten Tisch eine sehr stabile Maschine. Durch die komprimierte Bauweise ist sie besonders platzsparend.
Hervorzuheben ist das Gehäuse mit integrierter Steuerung. Die wahlweise Schritt- oder Closed-Loop-Steuerung macht die PFI besonders interessant für den Bildungsbereich.
515 mm
Verfahrweg X
300 mm
Verfahrweg Y
135 mm
Verfahrweg Z
Technical Data
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Specifications
Verfahrweg X
515 mm
Verfahrweg Y
300 mm
Verfahrweg Z
135 mm
Aufspannfläche X
500 mm
Aufspannfläche Y
300 mm
Verfahrgeschwindigkeit
78000 mm/min
Kategorie
Einsteiger & Bildung
Besonderheit
Tischfräse, minimaler Platzbedarf
Construction & Electronics
- Working area (approx.)
- X 515 mm Y 300 mm Z 135 mm
- Die kleine und kompakte CNC-Portalfräse PFI ist durch das feststehende Portal und den sich bewegenden Tisch eine sehr stabile Fräsmaschine.
- Alle Spindeln sind mindestens 3-fach gelagert: ein Festlager (2 Kugellager) und ein Loslager (1 Kugellager).
- Die Kugelrollspindeln in allen Achsen sorgen für eine sehr gute eineWiederholgenauigkeitbis zu +/- 0,01 mm.
- Extrem schwingungsarm durch robuste Stahlkonstruktion
- Linearführungen und Führungswagen von Bosch Rexroth
- Schrittmotorund Endstufe mit 4,2 A / 3,3 Nm pro Achse,alternativ Closed Loop Schrittmotor möglich (optional)
- Präzisions-Referenzschalter mechanisch, Schaltgenauigkeit max. 0,02 mm
- Modulare Schrittmotorsteuerung bietet schnelle Umrüstung diverser Ausbaustufen (optional)
Gallery
Models
Available Variants
Find the right PFI for your application
Keine Modelle entsprechen deiner Auswahl.
Applications
Applications and Materials:
During milling, some materials require cooling.
Datasheet & Contact
Get in touch about the PFI
Request the datasheet, ask a question or schedule a consultation — all technical details, dimensions and configuration options for the PFI series.
Related Collections
Accessories for the PFI
Extend your machine with the right tools
FAQ
Frequently asked about the PFI
Where is the PFI manufactured and what is the delivery time?
All PFI machines are manufactured in-house in Leopoldshöhe (North Rhine-Westphalia, Germany) by BZT Maschinenbau GmbH. As each machine is built to order, the typical delivery time is 4 to 12 weeks depending on configuration and current production capacity.
Can the PFI be customized?
Yes. Every BZT machine is built to order. The PFI-Series can be configured with different travel ranges, spindles (HF or frequency-controlled), controllers, tool changers, dust extraction and clamping systems. Special solutions on request.
Note on technical data: All information without warranty.
