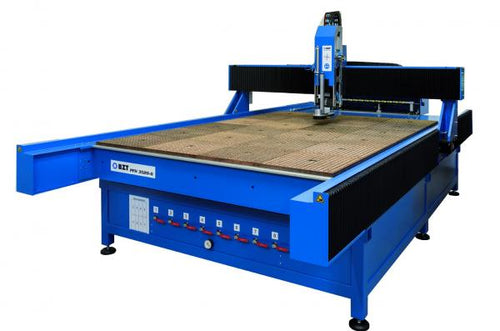

BZT PFHFür vielfältige industrielle CNC-Fräsbearbeitungen
Die PFH Baureihe bietet maximale Präzision mit stabiler X-Achse aus Stahl und HF-Spindeln bis 15 kW.
Technisches Datenblatt — PFH
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFH ausmacht
Arbeitsbereich
- Aufspannfläche X
- 1000 – 2500 mm
- Aufspannfläche Y
- 1500 – 4500 mm
- Verfahrweg X
- 1020 – 2520 mm
- Verfahrweg Y
- 1510 – 4510 mm
- Verfahrweg Z
- 170 mm (optional Portalerhöhung 300 oder 450 mm)
- Durchlasshöhe unter Z-Achse
- 250 mm
- Durchlasshöhe unter Portal
- 280 mm
- X-Achse
- Stahlträger 200 x 100 mm
Antrieb & Mechanik
- Wiederholgenauigkeit
- 0,02 – 0,03 mm
- Verfahrgeschwindigkeit
- X+Y 12000 | Z 10000 mm/min
- Antrieb
- Servomotor 750 W / 7,16 Nm (optional)
- Maximales Umkehrspiel
- 0,04 mm
- Linearführungen
- 25 mm (X / Y / Z)
- Kugelgewindespindeln
- X 16 x 16 | Y 25 x 10 | Z 16 x 5 mm
- Gantry-Antrieb
- Y-Achse (2 Kugelrollspindeln Ø 25 mm)
Allgemein
- Kategorie
- Industrie
- Besonderheit
- Industriestandard, Bosch Rexroth Führungen
Konstruktion
Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth.
Seitenteile aus Stahl in C-Konstruktion; verdeckte Führungen schützen sensible Bauteile vor Verschmutzung.
Angetriebene Mutter in der X- und Y-Achse sorgt für hohe Präzision und Laufruhe bei der Bearbeitung von Plattenmaterial.
2 Kugelrollspindeln Ø 25 mm in der Y-Achse (Gantry-Bauweise) mit Spindelunterstützung.
Stabile X-Achse aus Stahlträger 200 x 100 mm mit doppelten Seitenteilen ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW.
Große stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Ergonomische Bauform: Standfüße liegen innen; besonders geeignet für die Plattenbearbeitung.
Steuerung & Antrieb
CNC-Steuerung optional von OSAI, Heidenhain oder Siemens.
Servoantrieb 750 W / 7,16 Nm optional erhältlich.
Optionaler automatischer Werkzeugwechsler, bis zu 2x 8- oder 2x 16-fach-Tellerwechsler am Portal.
Optionen: Vakuumtisch, T-Nutenplatte (15 oder 20 mm), Drehachse/Schwenkkopf für 5-Achs-Bearbeitung.
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFH-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFH
Gut zu wissen zur PFH-Baureihe
Welche Materialien kann die BZT PFH bearbeiten?
Welche Genauigkeit erreicht die PFH-Baureihe?
Wie schnell arbeitet die PFH-Baureihe?
Wo wird die PFH-Baureihe gefertigt?
Wie kann ich die PFH anfragen?
Beratung zur PFH-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Vorführung im Showroom Leopoldshöhe
Nach Absprache sehen Sie unsere Portalfräsen im Betrieb, gern mit Ihrem Werkstück. Sprechen Sie uns an.
Was ist die BZT PFH-Baureihe?
Maximale Stabilität, präzise Gantry-Bauweise und hochwertige Komponenten – ausgelegt für Industrie, Plattenbearbeitung, Formen- und Modellbau. Die Portalfräsmaschine PFH unterstreicht mit höchster Stabilität ihre Fähigkeit zur maximalen Präzision. Die stabile X-Achse aus Stahl ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW. Gantry-Bauweise in der Y-Achse sowie die angetriebene Mutter in der X- und Y-Achse sorgen für hohe Präzision und Laufruhe bei der CNC-Bearbeitung. Für den industriellen Einsatz (z. B. CNC-Plattenbearbeitung) produziert diese Portalfräse zuverlässig erstklassige Ergebnisse. Die saubere und präzise Bearbeitung von Nichteisenmetallen (z. B. Aluminium), Kunststoffen und Hölzern ist ebenso möglich wie – bedingt – harte Materialien wie Stahl oder Edelstahl.
