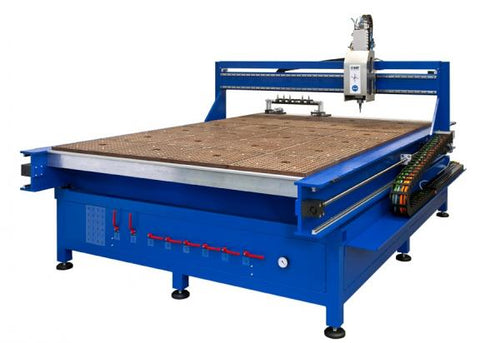

BZT PFUDie universelle Lösung für unzählige Anwendungen
Die PFU Baureihe bietet höchste Stabilität und ist universell einsetzbar.
Technisches Datenblatt — PFU
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFU ausmacht
Arbeitsbereich
- Aufspannfläche X x Y
- 1000 x 1000 mm bis 2000 x 4000 mm
- Verfahrweg X | Y | Z
- X 1020–2020 mm | Y 970–4010 mm | Z 135 mm (180 mm bei 3020/4020)
- Portalerhöhung Z-Achse (optional)
- 250 mm (300 mm bei 3020/4020)
Antrieb & Mechanik
- Wiederholgenauigkeit
- ca. 0,02–0,03 mm
- Verfahrgeschwindigkeit STEP | Servo
- 8000 mm/min | 12.000 mm/min (bis 18.000 mm/min Servo bei PFU 2010)
- Kugelrollspindeln X | Y | Z
- X 16 x 10 | Y 16 x 16 | Z 16 x 5 mm (große Modelle: Y 25 x 10 | X+Z 16 x 5 mm)
- Linearführungen Bosch Rexroth
- X + Z 15 mm | Y 25 mm (große Modelle: 25 mm)
- Angetriebene Mutter
- Y-Achse
- Antrieb STEP | Servo
- 3–4 x 6 A | 3–4 x 400 W (750 W bei 3015/3020/4020)
- HF-Spindel
- geeignet bis 2,2 kW
Allgemein
- Gewicht
- ca. 400–1100 kg (je nach Variante)
- Kategorie
- Handwerk & Gewerbe
- Besonderheit
- Universalmaschine für alle Anwendungen, große Verfahrwege
- Stromversorgung
- 230 V / 50 Hz (zusätzlich 380 V / 50 Hz bei größeren Varianten)
Konstruktion
Kugelrollspindeln in allen Achsen für exzellente Fräsergebnisse
Linearführungen und Führungswagen von Bosch Rexroth
Angetriebene Mutter in der Y-Achse
2 Kugelrollspindeln, 16 mm in der Y-Achse (in der Version Gantry, je eine rechts und links am Portal)
Verdeckte Führungen schützen sensible Bauteile vor Verschmutzung
Seitenteile in stabiler C-Konstruktion
Gestellbauweise, ergonomische Bauform: Standfüße liegen innen
Verfahrwege bis zu 2500 x 1500 mm
Steuerung & Antrieb
Lieferbar mit Schritt-, Closed-Loop- oder Servomotor
Steuerung wählbar: Step, Closed-Loop- oder Servoantrieb (optional)
Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm
Antrieb je nach Variante 3–4 x 6 A (Step) bzw. 3–4 x 400 W oder 750 W (Servo)
Stromversorgung 230 V / 50 Hz, bei größeren Varianten zusätzlich 380 V / 50 Hz
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFU-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFU
Gut zu wissen zur PFU-Baureihe
Welche Materialien kann die BZT PFU bearbeiten?
Welche Genauigkeit erreicht die PFU-Baureihe?
Wie schnell arbeitet die PFU-Baureihe?
Wo wird die PFU-Baureihe gefertigt?
Wie kann ich die PFU anfragen?
Beratung zur PFU-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Was ist die BZT PFU-Baureihe?
Stabile Stahlkonstruktion, Bosch Rexroth Führungen und Kugelrollspindeln in allen Achsen – für präzise CNC-Bearbeitung von Platten, Profilen und 3D-Objekten. Die Baureihe PFU wurde für einen höchstmöglichen Standard an Stabilität und Genauigkeit konstruiert und präzise gefertigt. Die Stahlkonstruktion der Portalfräse und die Wälzlagerführungen von Bosch Rexroth bilden eine äußerst stabile Grundlage für zahlreiche Anwendungsbereiche in der leichten Aluminium-, Kunststoff- und Holzbearbeitung. Ob Plattenmaterial und Profile fräsen, Kunststoffe und Hölzer bearbeiten oder Texte und Bilder auf Aluminium bzw. Acrylglas gravieren: Die Übertragung von Motorvibrationen auf die Kugelrollspindeln wird wirkungsvoll verhindert, und Kugelrollspindeln in allen Achsen sorgen für exzellente Fräsergebnisse. Optionales Zubehör wie Schwenkkopf, Absaugvorrichtungen, Vakuumtisch, Werkzeugwechsler oder Plattenanschlag macht die PFU zur universellen Lösung für hochwertige CNC-Fräsbearbeitung.
