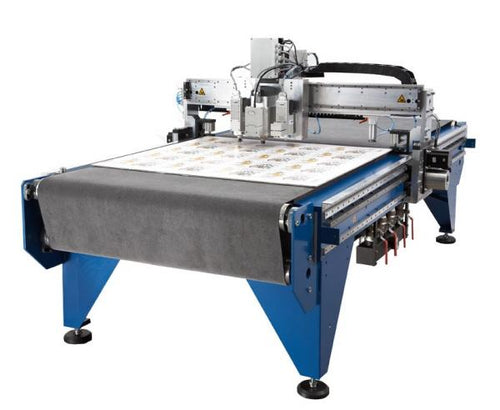

BZT PFAUnsere A-Klasse für die Werbetechnik
Die PFA-Baureihe mit Gantry-Bauweise und hochpräzisen Kugelrollspindeln.
Technisches Datenblatt — PFA
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Konstruktion & Details
Was die PFA ausmacht
Arbeitsbereich
- Aufspannfläche X × Y
- 1000 × 1000 bis 2000 × 6000 mm
- Verfahrweg X
- 1050 – 2050 mm
- Verfahrweg Y
- 1050 – 6050 mm
- Verfahrweg Z
- 135 mm
- Durchlasshöhe Z ohne Tisch
- ca. 200 mm
- Z-Achse für HF-Spindeln
- bis 2,2 kW
- Portalerhöhung (Option)
- Z = 180 mm
Antrieb & Mechanik
- Wiederholgenauigkeit
- 0,01 mm
- Verfahrgeschwindigkeit
- ca. 30.000 mm/min (Schrittmotor)
- Antrieb
- Closed-Loop-Schrittmotor (4 × 6 A) oder AC-Servomotor (4 × 750 W)
- Kugelrollspindel Z
- 16 × 5 mm
- Zahnstangen X | Y
- schrägverzahnt, X + Y 25 mm
- Linearführungen
- Linear-Rollenführungen (Bosch Rexroth)
Allgemein
- Gewicht
- 400 – 1410 kg
- Außenabmessungen L × B × H
- ca. 1600 × 1600 × 1500 bis 6600 × 2600 × 1500 mm
- Stromversorgung
- 230 V / 50 Hz (ab PFA 2515 auch 380 V / 50 Hz)
- Gantry-Bauweise
- 2 schrägverzahnte Zahnstangen in der Y-Achse
Konstruktion
Lieferbar mit Closed-Loop- oder Servomotoren
Kugelrollspindel in der Z-Achse
Schrägverzahnte Zahnstangen in der X- und Y-Achse (25 x 25 mm)
Nutenplatte (15 mm oder 20 mm Stärke)
Pneumatische Ansteuerung von bis zu zwei weiteren Werkzeugen auf der Z-Achse
Steuerung & Antrieb
Optiscout-Steuerung mit Passermarkenerkennung – höchste Passgenauigkeit ohne aufwendiges Ausrichten bedruckter Materialien (optional)
Lieferbar mit Closed-Loop-Schrittmotor oder AC-Servomotor
Tangential-Schneidmesser und Rillwerkzeug für Konturschnitt (optional)
Stromversorgung 230 V / 50 Hz (größere Modelle auch 380 V / 50 Hz)
Die passende Größe wählen
Modell nicht gelistet?
Nicht jede PFA-Konfiguration ist online gelistet – viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Einsatzgebiete & Materialien
Einsatzbereiche und Materialien:
Während des Fräsvorgangs benötigen einige Werkstoffe eine Kühlung.
Erweitern Sie Ihre PFA
Gut zu wissen zur PFA-Baureihe
Welche Materialien kann die BZT PFA bearbeiten?
Welche Genauigkeit erreicht die PFA-Baureihe?
Wie schnell arbeitet die PFA-Baureihe?
Wo wird die PFA-Baureihe gefertigt?
Wie kann ich die PFA anfragen?
Beratung zur PFA-Baureihe
Wir helfen bei der Auswahl der passenden Größe und Konfiguration — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein individuelles Angebot.
Vorführung im Showroom Leopoldshöhe
Nach Absprache sehen Sie unsere Portalfräsen im Betrieb, gern mit Ihrem Werkstück. Sprechen Sie uns an.
Was ist die BZT PFA-Baureihe?
Wirtschaftliche Gantry-Portalfräse für präzises Fräsen und Schneiden – optional mit Optiscout zur Passermarkenerkennung. Vergleichen Sie selbst: Fräsen und schneiden Sie in Perfektion. Die PFA wurde von uns in Gantry-Bauweise entwickelt und setzt auf hochpräzise Komponenten – u. a. Kugelrollspindeln in der Z‑Achse. Mit der optionalen Optiscout-Steuerung inkl. Passermarkenerkennung erzielen Sie höchste Passgenauigkeit bei der Bearbeitung. Ein kostenintensives und zeitaufwendiges Ausrichten bedruckter Materialien ist dadurch nicht mehr nötig.
