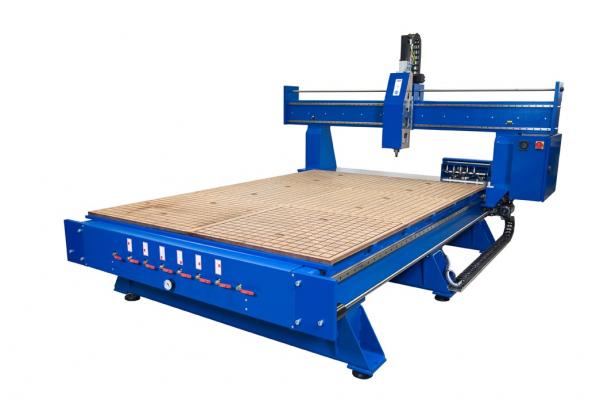

BZT PFG-S 2010
Für höchste Ansprüche durch maximale Größe und Stabilität
Spezifikationen der BZT PFG-S 2010
Arbeitsbereich
- Verfahrweg X
- 1000 mm
- Verfahrweg Y
- 2000 mm
- Verfahrweg Z
- 400 mm
- Aufspannfläche X
- 1000 mm
- Aufspannfläche Y
- 2500 mm
- Durchlasshöhe Z
- ca. 500 mm
Antrieb & Mechanik
- Antrieb
- 4 x SERVO
- Wiederholgenauigkeit
- ca. 0,01 mm
- Programmierbare Auflösung
- 0,001 mm
- Kugelrollspindel X·Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- Y 35 mm | X + Z 25 mm (Bosch Rexroth)
Allgemein
- Stromversorgung
- 380/450 V - 50 Hz
- Außenabmessungen
- ca. 2900 x 2000 x 2400 mm
- Gewicht
- ca. 4000 kg
Datenblatt — BZT PFG-S 2010
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFG-S-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFG-S-Baureihe überzeugt
Konstruktion & Mechanik
Hochpräzise Kugelrollspindeln in allen Achsen (X + Y 25 x 10 mm, Z 16 x 5 mm) von Bosch Rexroth.
Linearführungen und Führungswagen von Bosch Rexroth (35 mm in der Y-Achse, 25 mm in X- und Z-Achse).
Stabile, schwingungsarme Stahlrahmenkonstruktion für höchste Fertigungsqualität.
Angetriebene Muttern in der X- und Y-Achse sorgen für noch bessere Fräsergebnisse in den Oberflächen.
Gantry-Bauweise: 2 Kugelrollspindeln in der Y-Achse Ø 25 mm bis 4,5 m (ab 5 m Länge in der Y-Achse Präzisionszahnstangen).
Verfahrwege bis zu 6000 x 2000 mm für größtmögliche Plattenformate.
Große, stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Eigengewicht des Portals ca. 1 Tonne (PFG-S 3020).
Steuerung & Antrieb
4 x Servoantrieb für präzise, dynamische Bewegung in allen Achsen.
Referenzschalter an allen Achsen.
Stromversorgung 380/450 V – 50 Hz.
Optional: Schwenkkopf für 5-Achs-Bearbeitung.
Optional: bis zu 2x 8-fach oder 2x 16-fach Tellerwechsler am Portal sowie 10-fach- bzw. bis zu 2x 16-fach Werkzeugwechsler im Gehäuse.
Einsatzgebiete & Materialien
Maximale Robustheit für Ihre Plattenbearbeitung
Die BZT PFG-S 2010 ist die perfekte Lösung für alle, die höchste Ansprüche an Oberflächenqualität und Plattenformate stellen. Mit dieser Maschine profitieren Sie von einer logischen Weiterentwicklung unserer bewährten PFG-Baureihe. Dank hochpräziser Kugelrollspindeln und einer angetriebenen Mutter erzielen Sie erstklassige Fräsergebnisse und überzeugen selbst bei großen Formaten.
Highlights & Vorteile
- Hochpräzise Kugelrollspindeln für optimale Oberflächenqualität
- Robuste Gantry-Bauweise für maximale Stabilität
- Schwingungsarme Stahlrahmenkonstruktion für gleichmäßige Bearbeitung
- Erweiterte Kapazitäten für große Plattenformate
- Professionelle Linearführungen und Führungswagen für präzise Bewegungen
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinenmodell | BZT PFG-S 2010 |
| Spindeltyp | Hochpräzise Kugelrollspindeln |
| Bauweise | Gantry |
| Material | Schwingungsarmer Stahlrahmen |
| Anwendung | Plattenbearbeitung |
Erleben Sie die Qualität „Made in Germany“ und steigern Sie Ihre Produktionskapazitäten mit der BZT PFG-S 2010.
