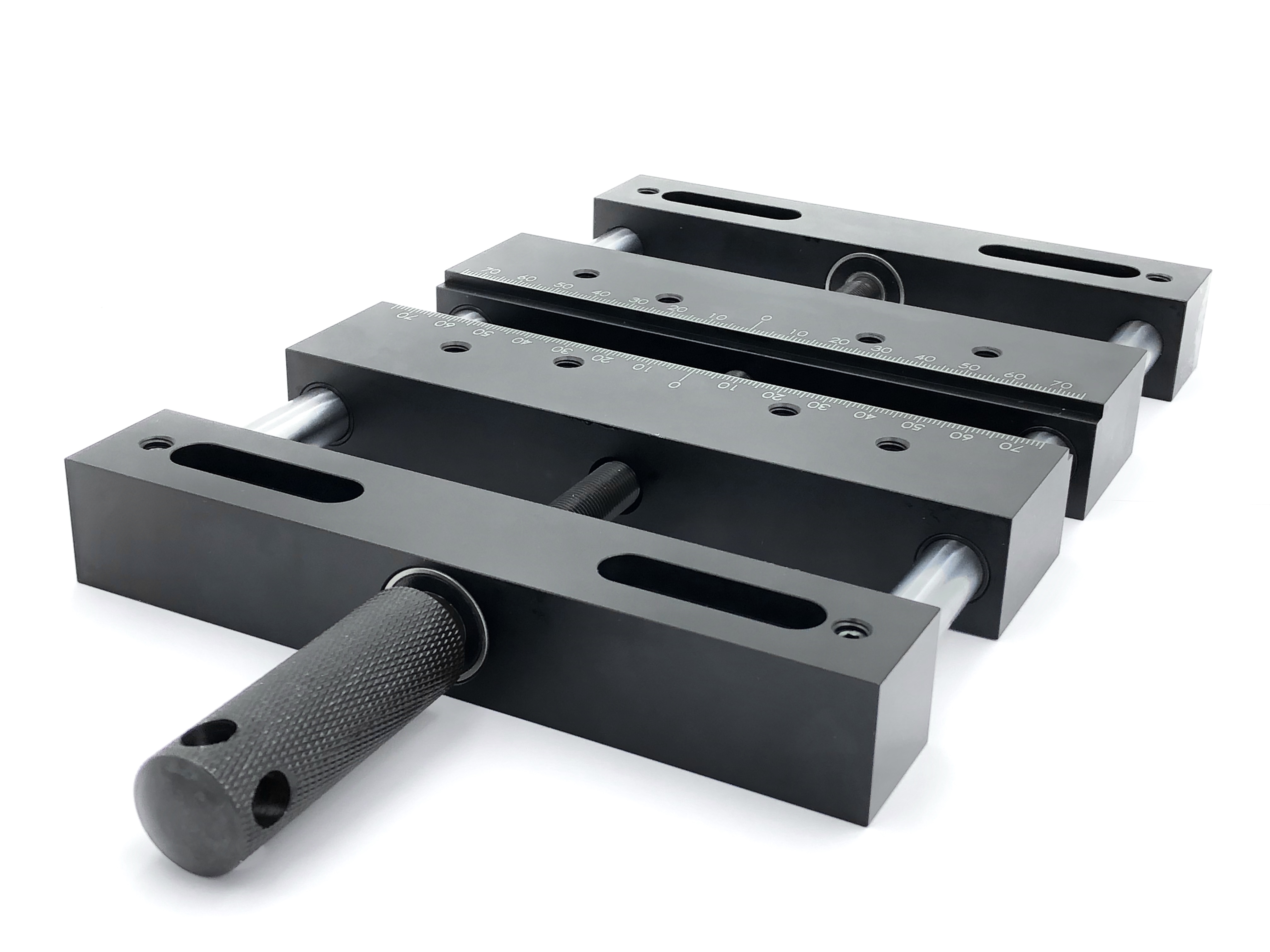

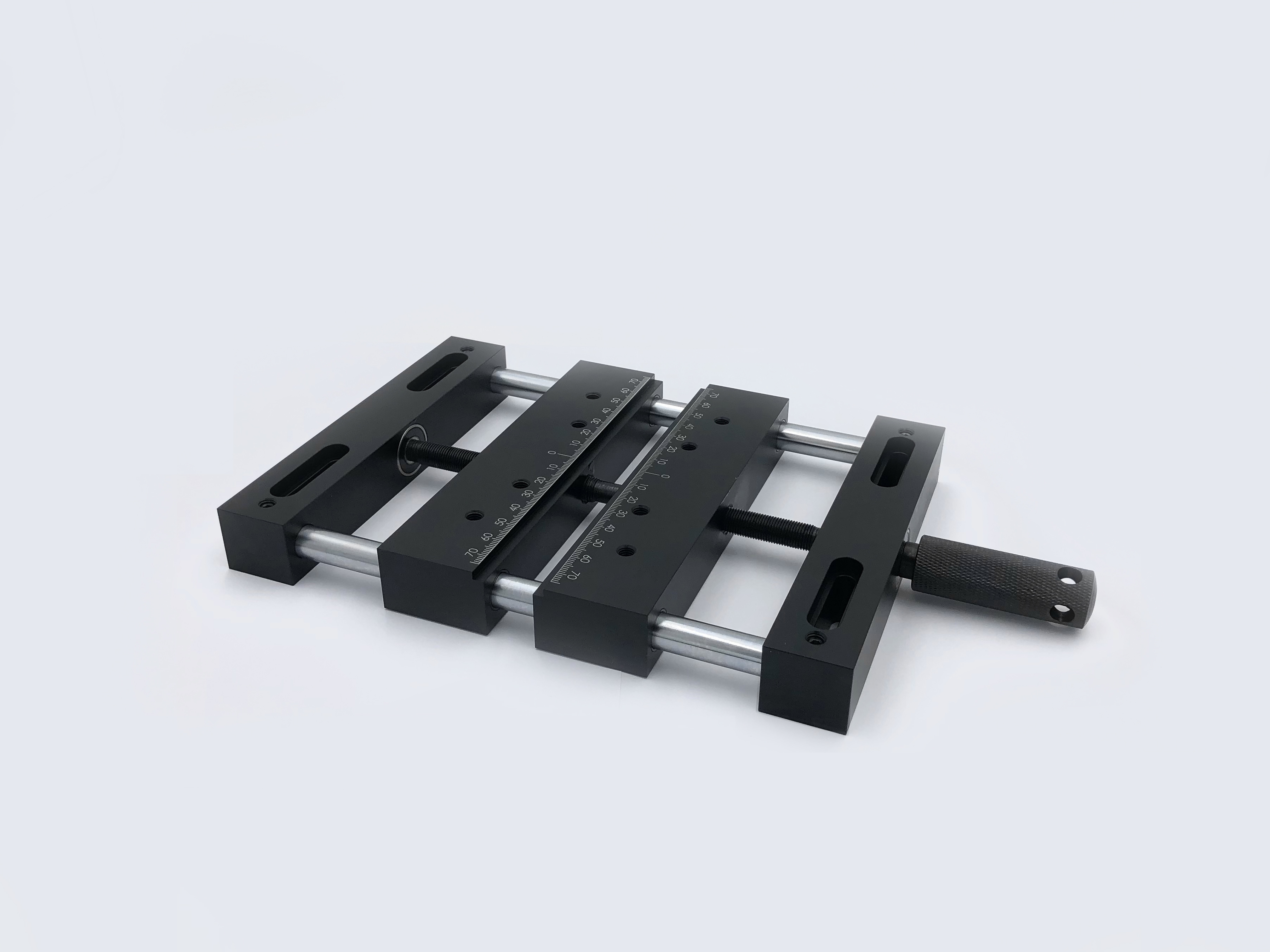

Stabile und präzise Bauform mit wenig Höhe (26 mm), besonders geeignet für Maschinen mit niedriger Z-Achse.
Maße:
Länge ohne Drehknopf: 228 mm
Länge mit Drehknopf: 293 mm
Breite: 160 mm
Spannweite max.: 92 mm
Gewicht: 2350 g
Merkmale:

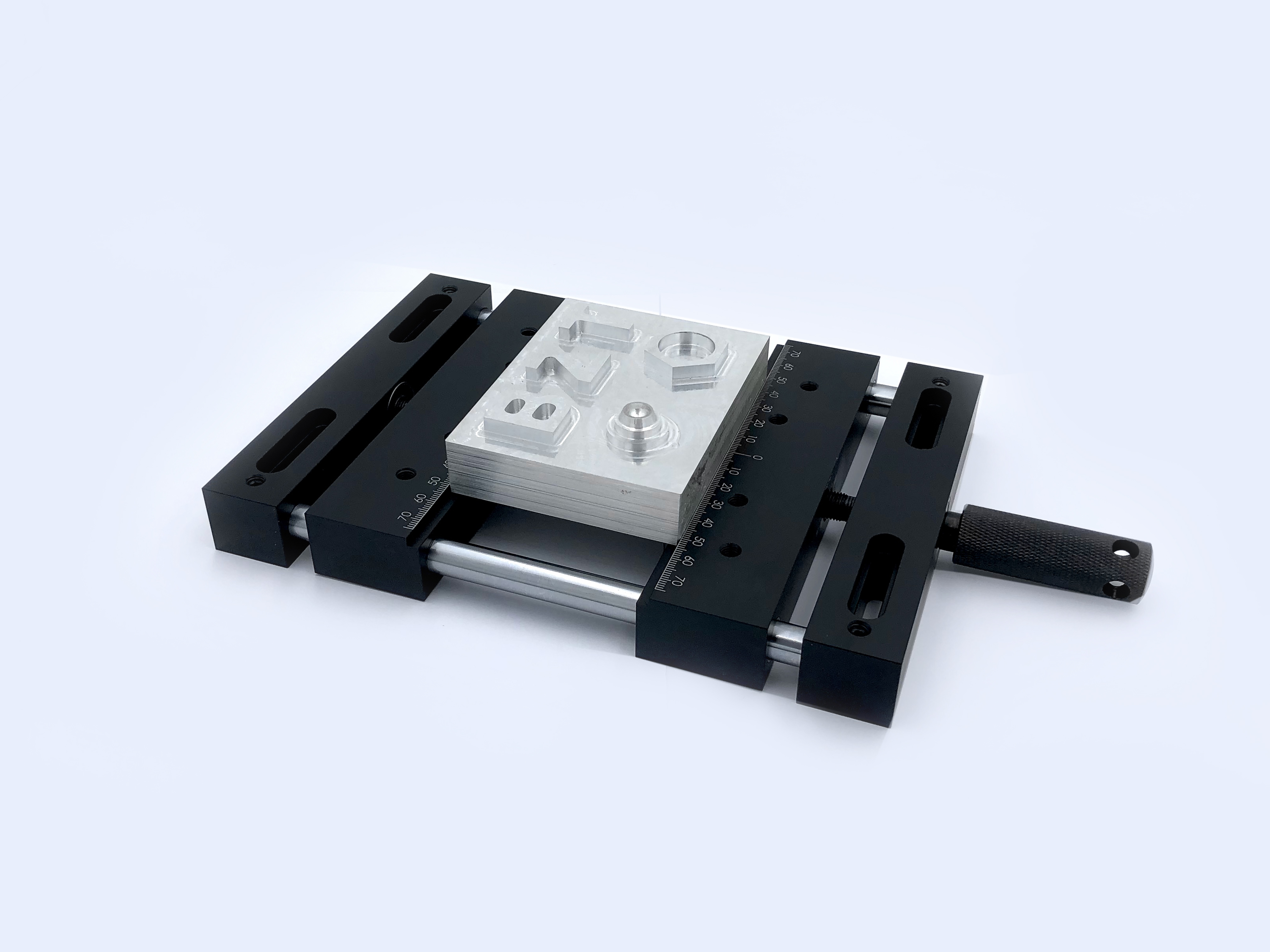

- Selbstzentrierend
- Drei zweireihige Schrägkugellager zur Aufnahme größerer axialer Kräfte
- Zwei runde Präzisionsführungsschienen 12 mm, mit Spann-Nut gesichert
- Gleitlager aus POM für geringen Widerstand beim Spannen

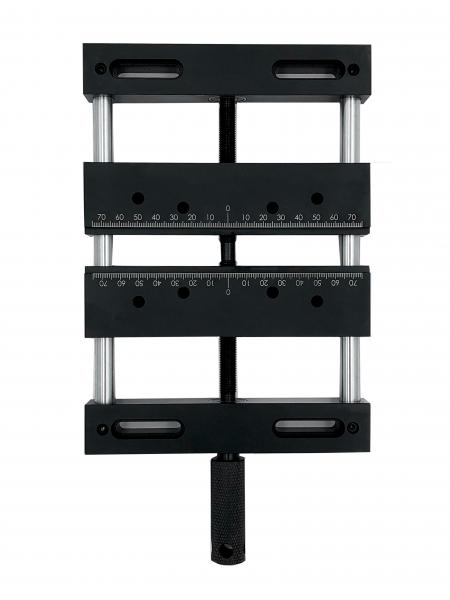

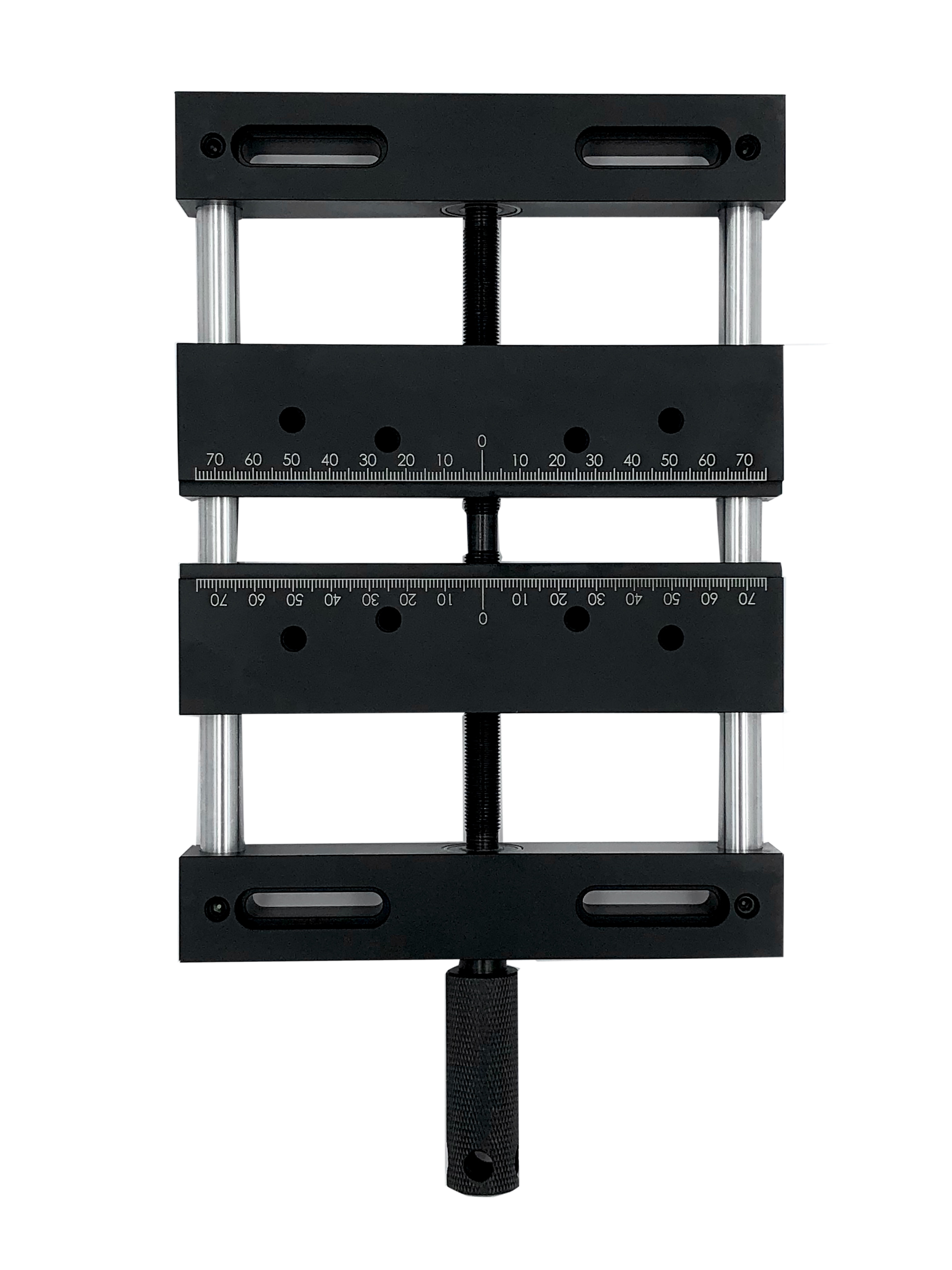

- Lasergraviertes Lineal auf den Spannbacken zur schnellen Werkstückpositionierung
- Gewindespindel aus Material mit erhöhter Zugfestigkeit
- Feingewinde M10 x 1 für erhöhte Spannkraft
- 50 mm Spannraster auf Länge, 60 ... 120 mm auf Breite (je nach Modell)
- MS1 und MS2 haben zu Aufspannung Langlöcher zur individuellen Positionierung
- Alu-Teile schwarz eloxiert
- Kombinierbar, durch umbauen kann aus MS1 und MS12 auch MS2 und MS11 montiert werden.
