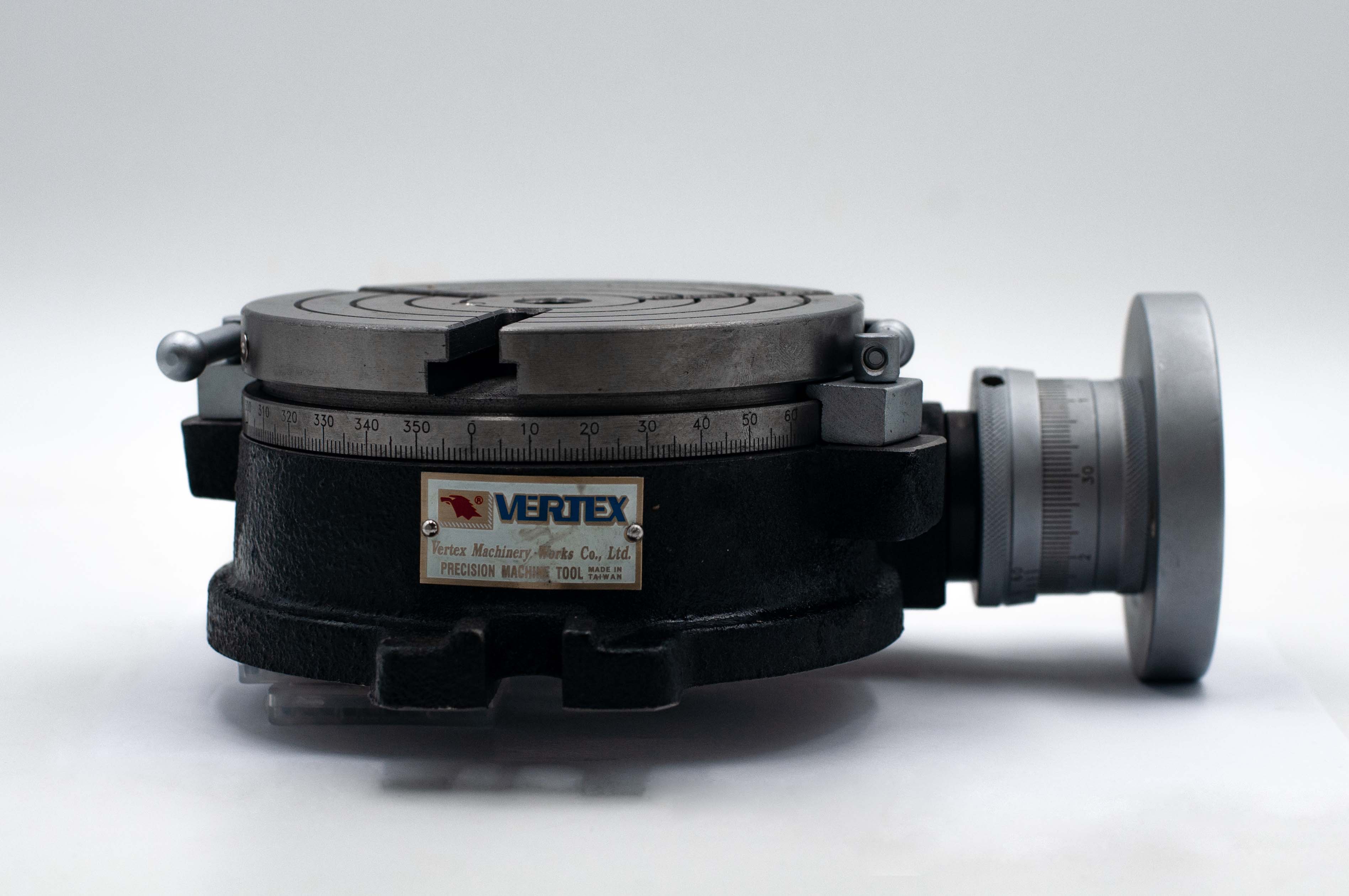

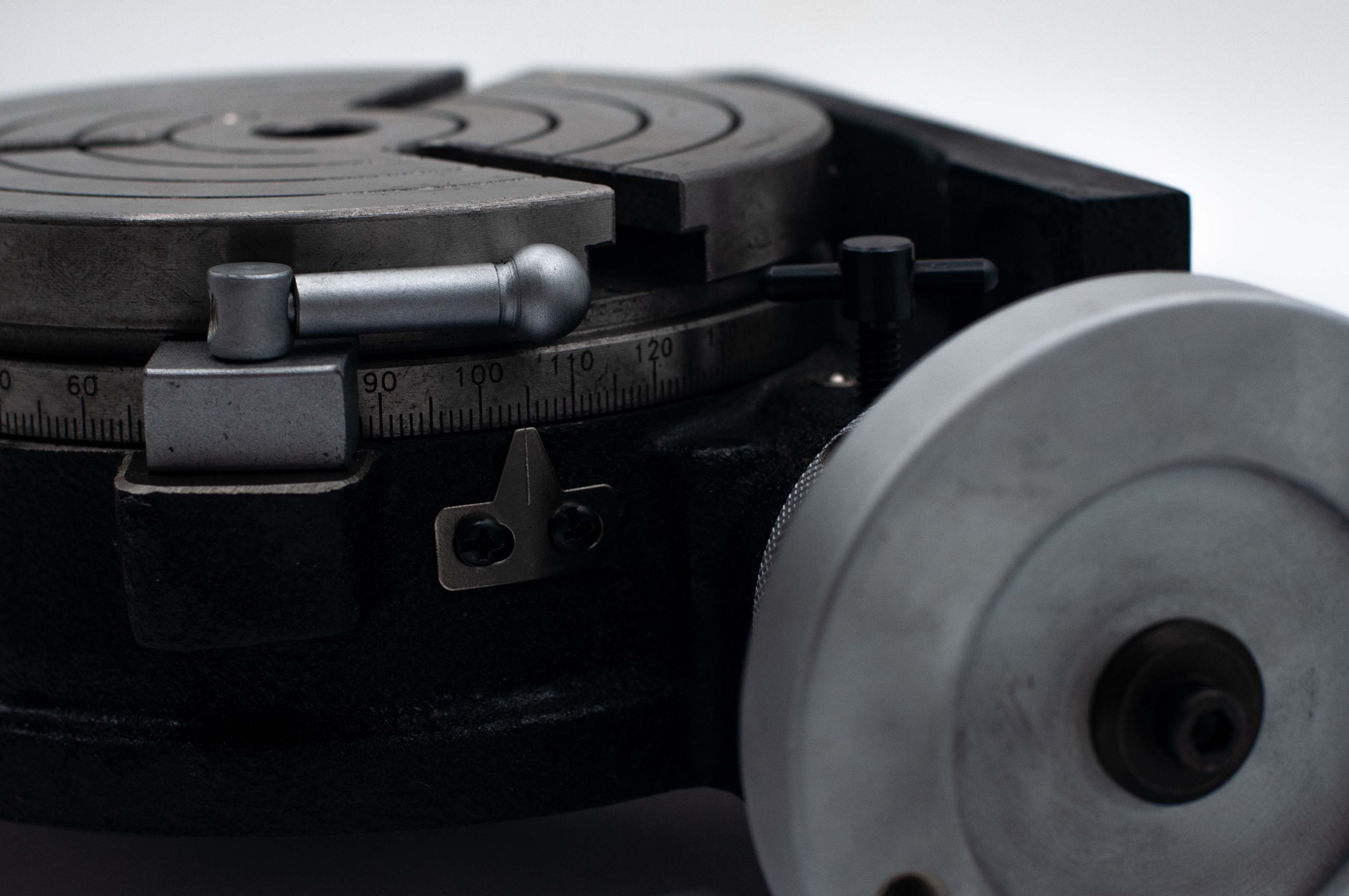

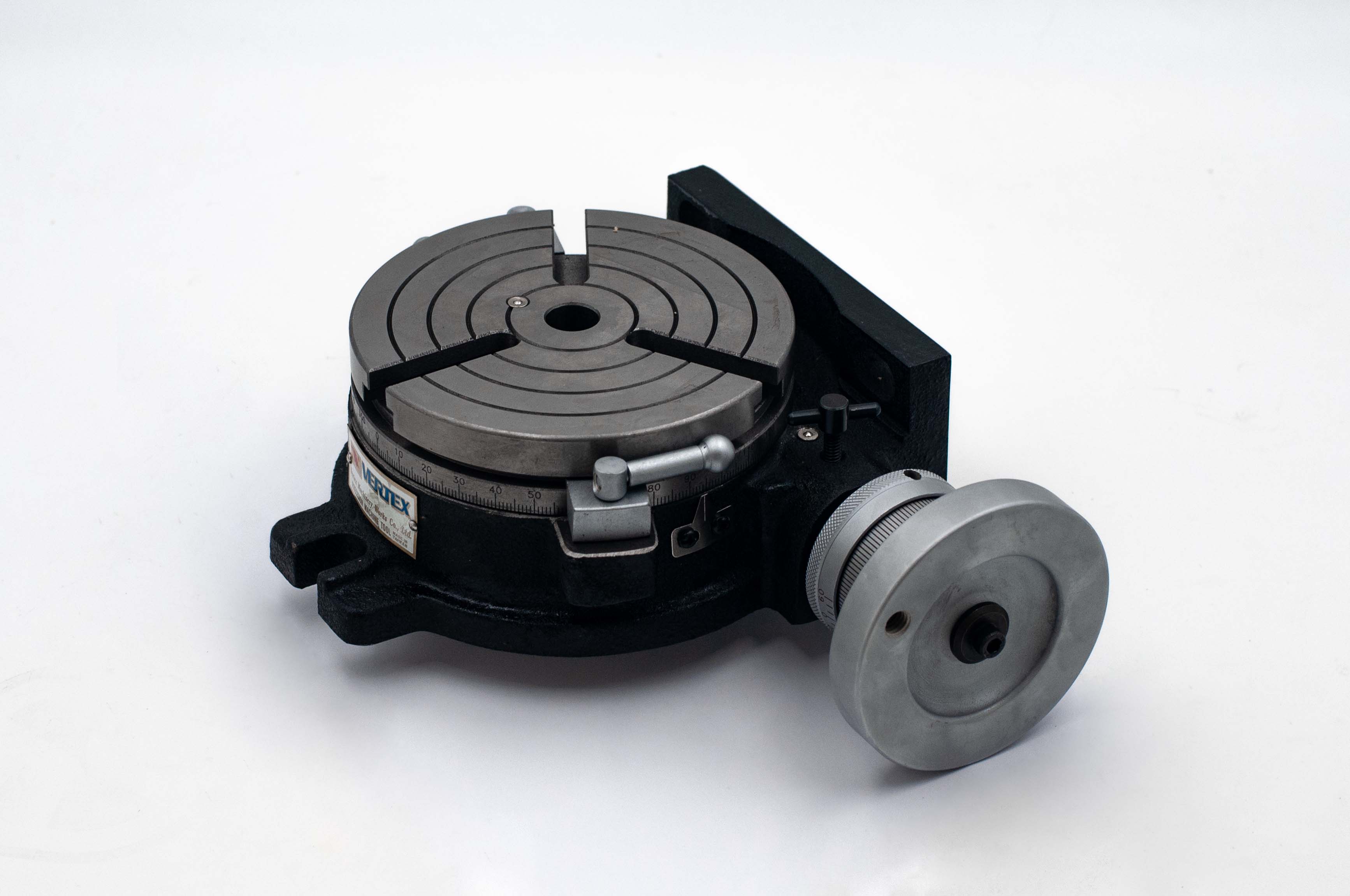

Präzisions-Teilapparat horizontal / vertikal, 150 mm der Firma VERTEX, Modell HV-6
Ein Teilapparat wird verwendet, um ein Werkstück an bestimmten Winkelpositionen zu bearbeiten.
Mit Hilfe eines Teilapparates können Bearbeitungen wie Bohrbilder oder Verzahnungen vorgenommen werden.
Technische Daten:
nachstellbare Schnecke, gehärtet und geschliffen
Übersetzung Schneckengetriebe 90:1
Schnellklemmeinrichtung
horizontal und vertikal verwendbar
Skala 360°
durchgehende Spindelbohrung MK2
Ebenheit der Aufspannfläche: 0,02 mm
Parallelität der Aufspannfläche zum Grundkörper: 0,02 mm
Rundlaufgenauigkeit der Aufspannfläche: 0,02 mm
Belastbarkeit horizontal: 40 kg
Belastbarkeit vertikal: 20 kg
durchgehende Spindelbohrung: MK2
Nettogewicht: 12,1 kg
