Teilapparat horizontal/vertikal Ø 100mm

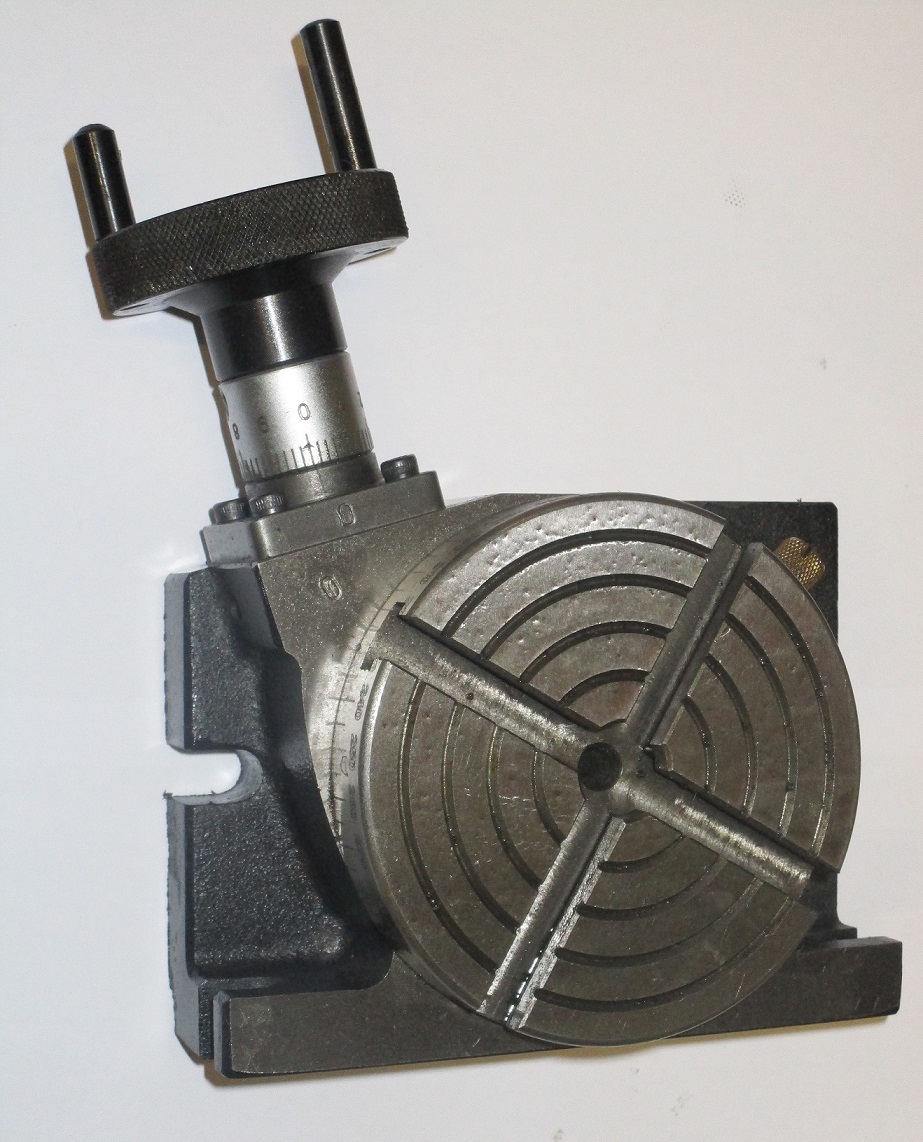

Präzisions-Teilapparat horizontal / vertikal, 100 mm der Firma BZT.
Ein Teilapparat ist unerlässlich, wenn Werkstücke am Umfang verteilte Anfräsungen oder Ausfräsungen erhalten sollen, die auch kreisförmig sein können, z.B. Fräsen von Mehrkanten, Lochbildbohren auf Kreis, Keilwellen, Wendelnutenfräsen und Zahnradfräsen
Merkmale:
Tisch Ø 100 mm
Rundlaufgenauigkeit 0,08
Aufspannmöglichkeit vertikal und horizontal
Konstruktionsmerkmale:
geschlossene Ausführung, verhindert das Eindringen von Schmutz und Spänen
Schnellklemmeinrichtung
Technische Daten:
Durchmesser: 100 mm
Anzahl der Nuten: 4
Breite der Nuten: 8 mm
drehbar um: 360°
mit Skala: ja
Rundlaufgenauigkeit: 0,08
Parallelität der Aufspannfläche zur Grundfläche: 0,08
Teilgenauigkeit: 1° und 10" pro Teilstrich
Übersetzung des Schneckengetriebes: 36:1
Grundmaß waagerecht: 105 x 134 mm
Grundmaß senkrecht: 134 x 55 mm
Bauhöhe: 55 mm
