Leadshine iST-2320 | Schrittmotor FL.56 2,0 Nm mit integrierter Endstufe

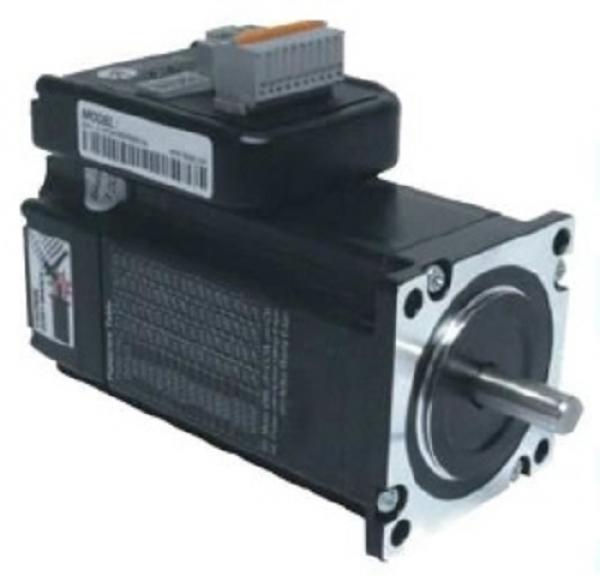

Leadshine Schrittmotor mit integrierter Endstufe
Die integrierten Stepper iST-2320 von Leadshine sind NEMA 23 Schrittmotoren mit integriertem DSP-Schrittantrieb.
Bei sehr kompakten Abmessungen und mit allen Komponenten integriert, spart der iST-2320 Bauraum und Verdrahtungszeit des Motors,
außerdem werden Kabel- und Arbeitskosten reduziert. Durch die Verwendung der neuesten Stromsteuertechnologie von Leadshine
arbeiten die iST-2320 mit hoher Präzision, geschmeidiger Bewegung und besonders niedrigem Geräusch bei Bewegungen
mit geringer Geschwindigkeit ohne offensichtlichen Resonanzbereich.

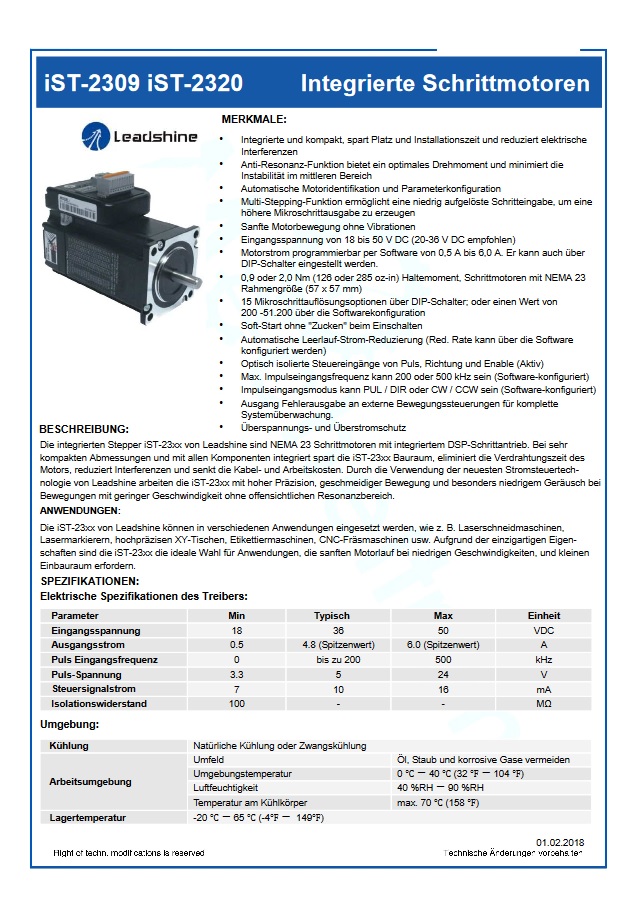

Technische Daten

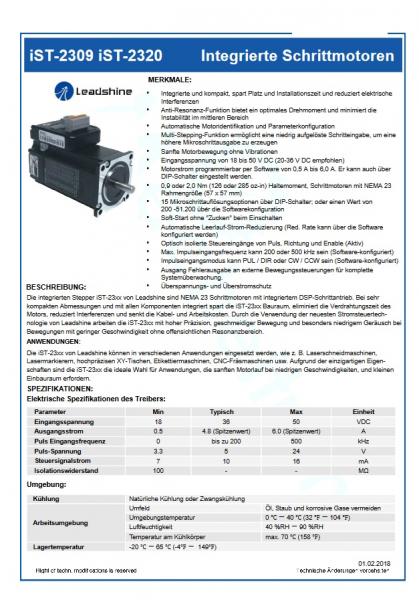

MERKMALE:
Kompakt, spart Platz und Installationszeit und reduziert elektrische Interferenzen
Anti-Resonanz-Funktion bietet ein optimales Drehmoment und minimiert die Instabilität im mittleren Bereich
Automatische Motoridentifikation und Parameterkonfiguration
Multi-Stepping-Funktion ermöglicht eine niedrig aufgelöste Schritteingabe, um eine höhere Mikroschrittausgabe zu erzeugen
Sanfte Motorbewegung ohne Vibrationen
Eingangsspannung von 18 bis 50 V DC (20-36 V DC empfohlen)
Motorstrom programmierbar per Software von 0,5 A bis 6,0 A. Er kann auch über DIP-Schalter eingestellt werden.

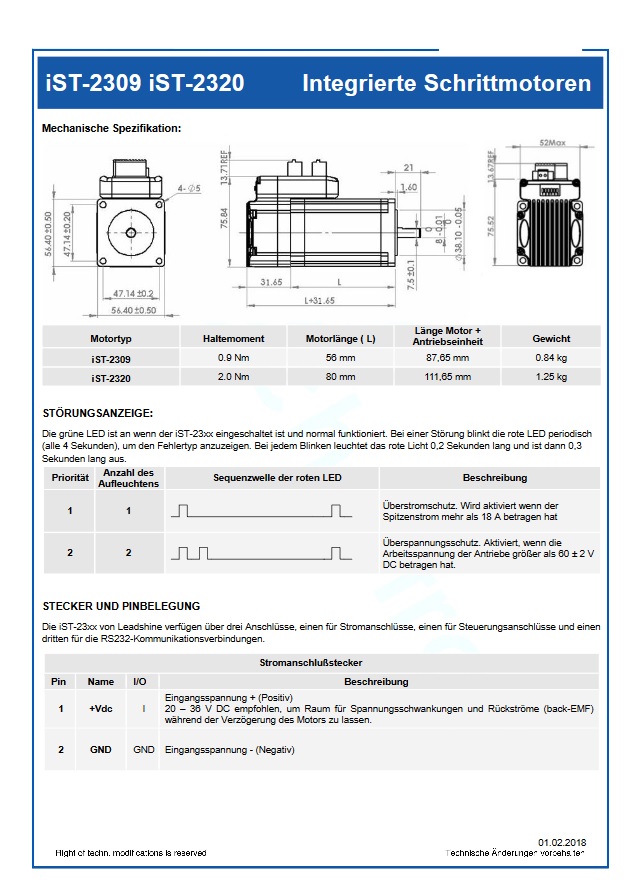

2,0 Nm (285 oz-in) Haltemoment, Schrittmotoren mit NEMA 23 Rahmengröße (57 x 57 mm)

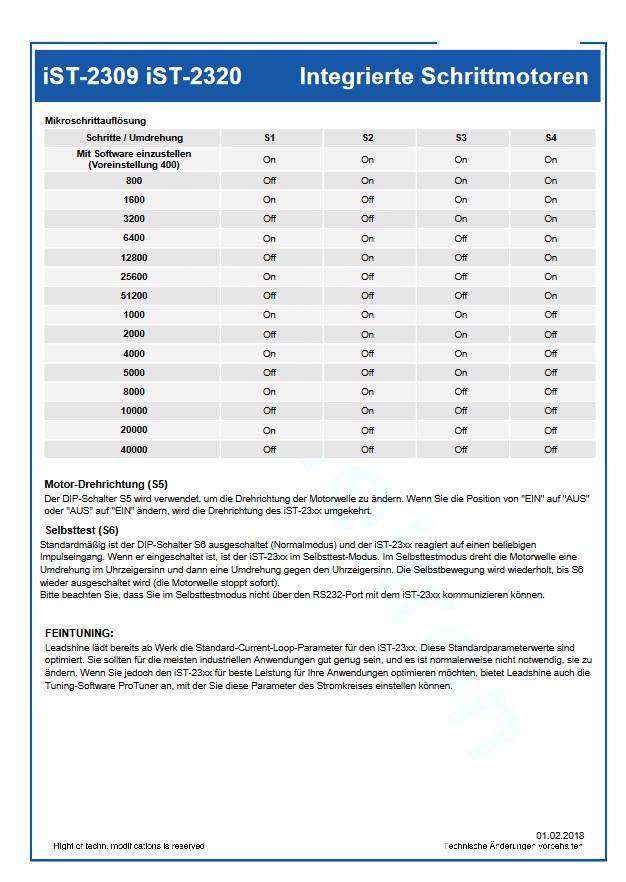

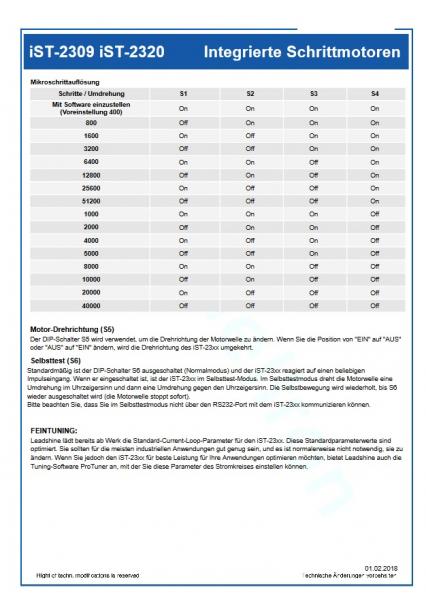

15 Mikroschrittauflösungsoptionen über DIP-Schalter; oder einen Wert von 200 -51.200 über die Softwarekonfiguration
Soft-Start ohne "Zucken" beim Einschalten
Automatische Leerlauf-Strom-Reduzierung (Red. Rate kann über die Software konfiguriert werden)

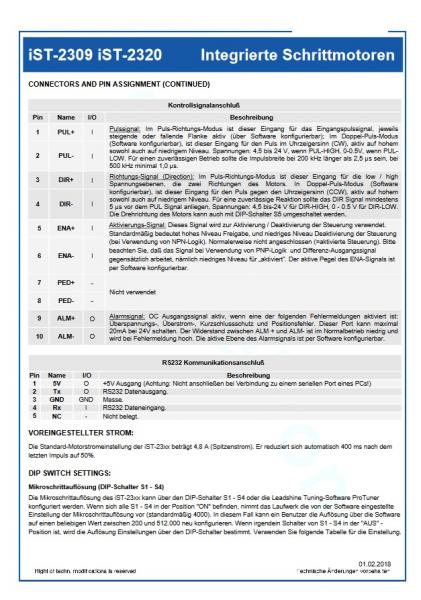

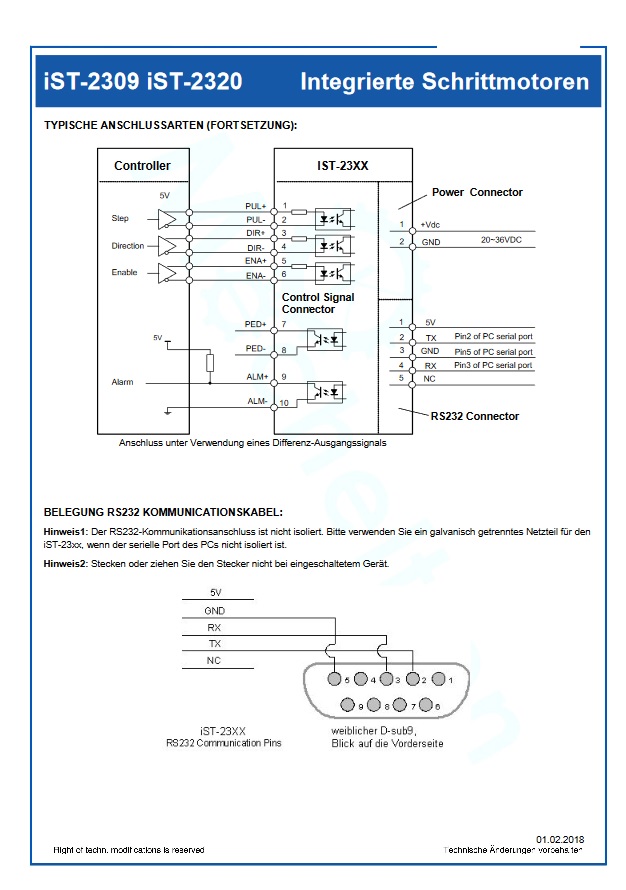

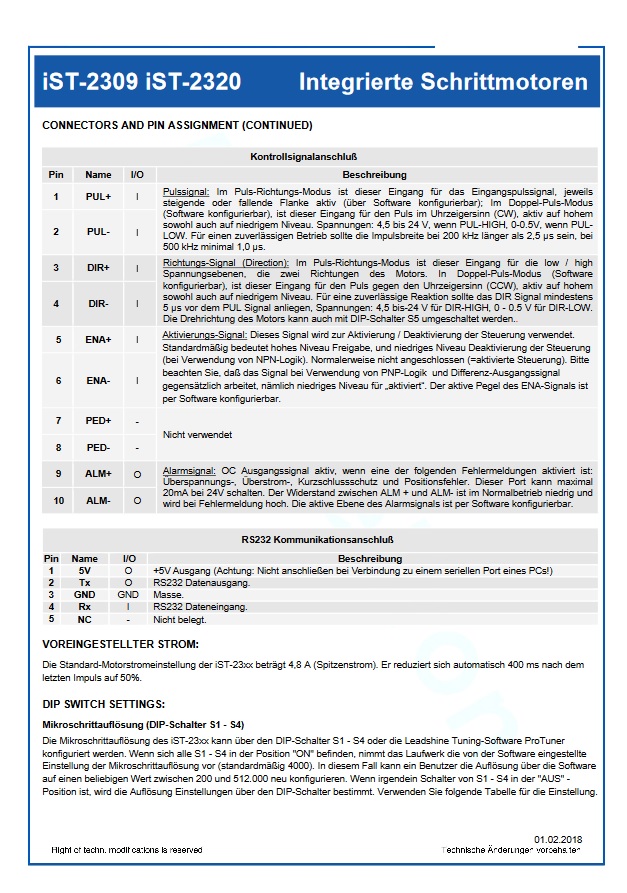

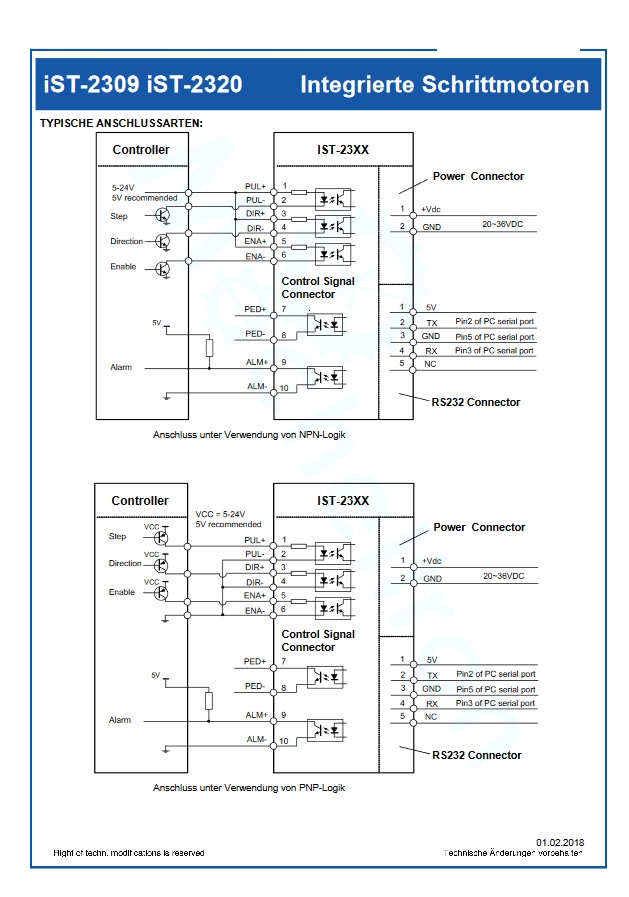

Optisch isolierte Steuereingänge von Puls, Richtung und Enable (Aktiv)
Max. Impulseingangsfrequenz kann 200 oder 500 kHz sein (Software-konfiguriert)
Impulseingangsmodus kann PUL / DIR oder CW / CCW sein (Software-konfiguriert)
Ausgang Fehlerausgabe an externe Bewegungssteuerungen für komplette Systemüberwachung.
Überspannungs- und Überstromschutz
ANWENDUNGEN:
Die iST-2320 von Leadshine können in verschiedenen Anwendungen eingesetzt werden, wie z. B. Laserschneidmaschinen,
Lasermarkierern, hochpräzisen XY-Tischen, Etikettiermaschinen, CNC-Fräsmaschinen usw.
Aufgrund der einzigartigen Eigenschaften sind die iST-2320 die ideale Wahl für Anwendungen,
die sanften Motorlauf bei niedrigen Geschwindigkeiten, und kleinen Einbauraum erfordern.
