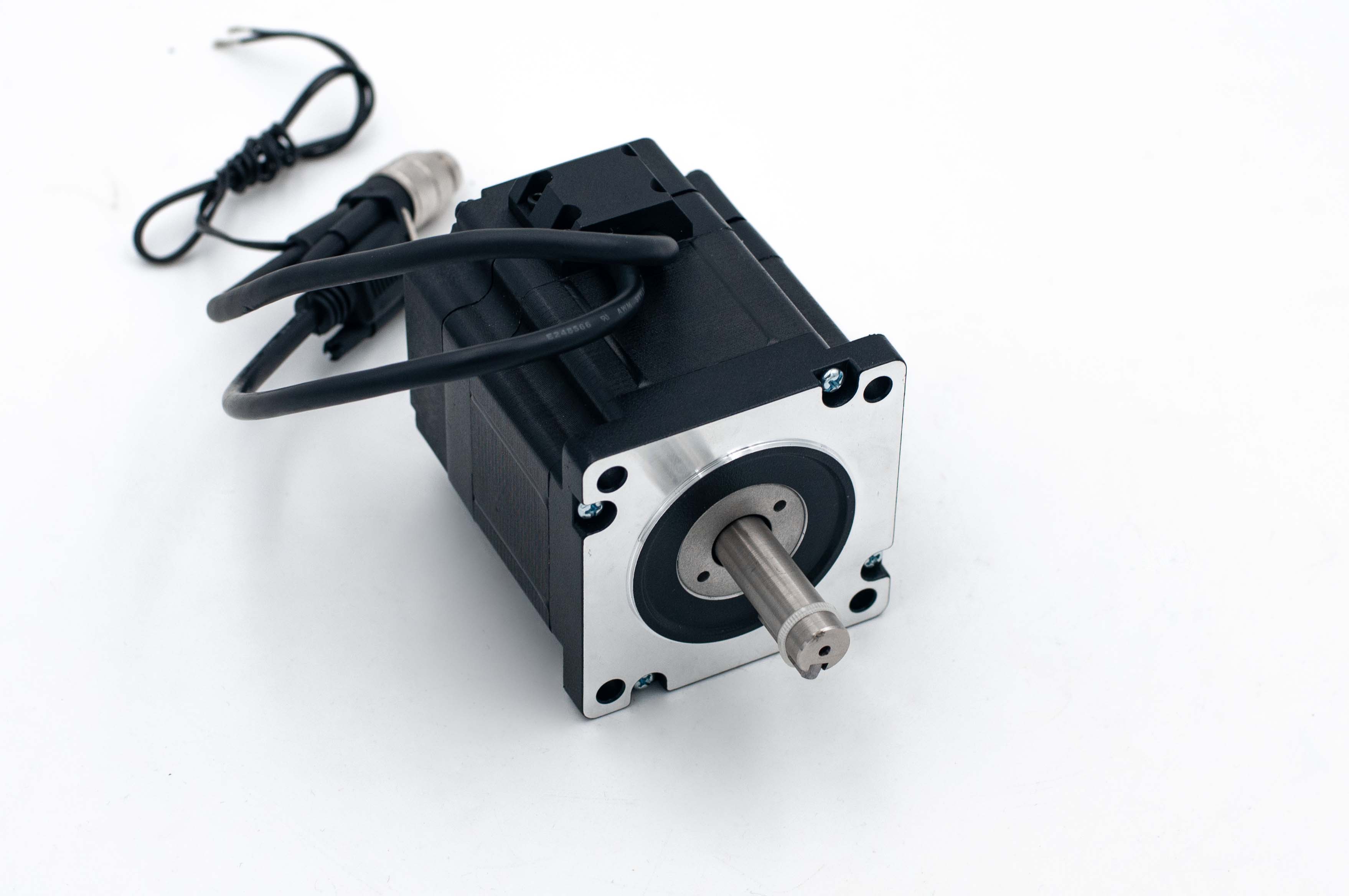

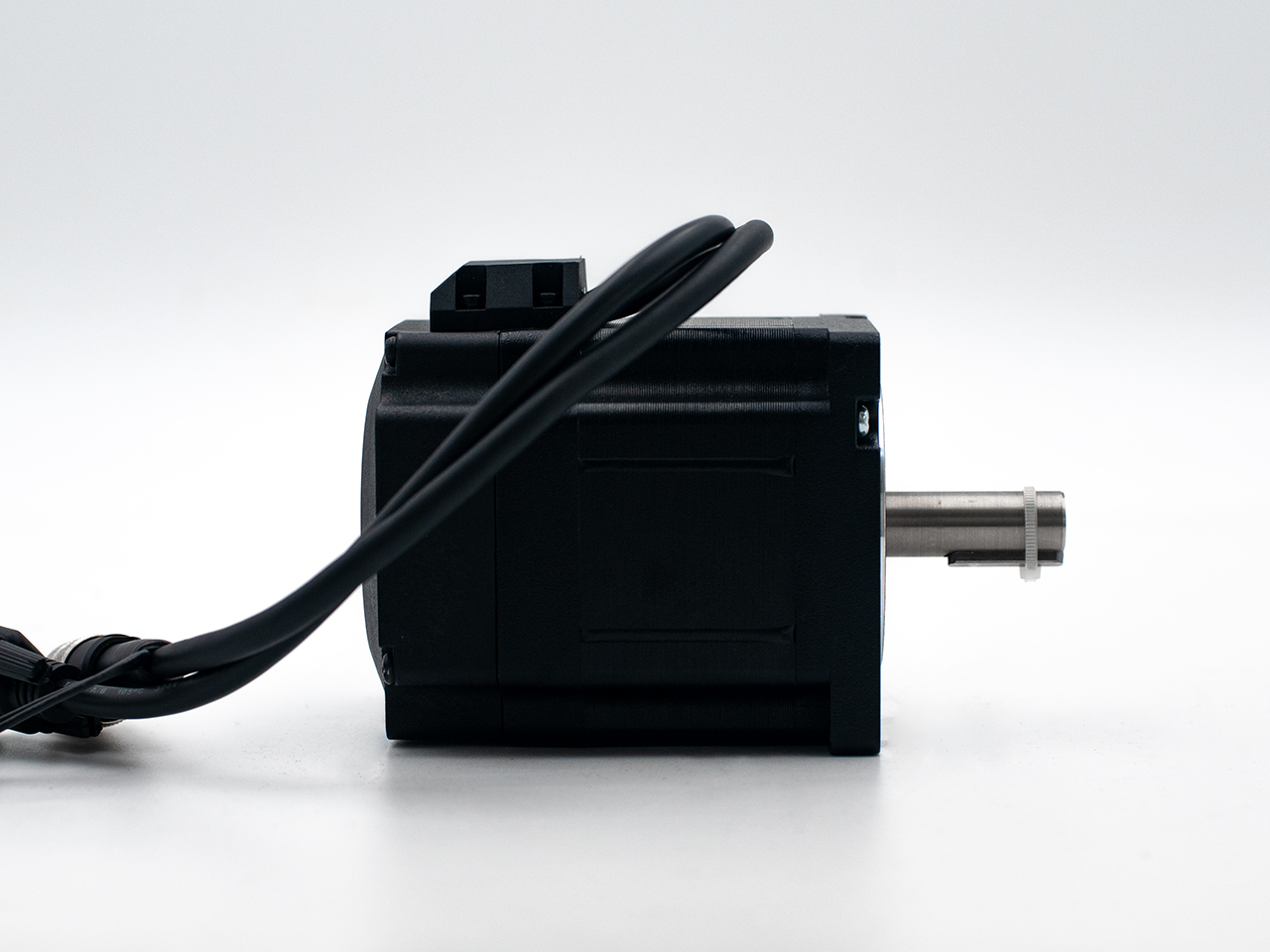

Hybrid CL Schrittmotor mit Encoder Fl.86 5,9A 5,0Nm
TOP
Dieser kräftige 2-Phasen Schrittmotor mit Encoder ist für den Betrieb mit der Leadshine Hybrid Servo Steuerung ES-D808 oder ES-D1008 vorgesehen.
Er bildet zusammen mit diesen Steuerungen ein Closed-Loop System, welches hohe Dynamik, für die Baugröße großem Drehmoment und geringe Wärmeentwicklung vereint. Durch die Encoder-Positions-Rückkopplung treten keine Schrittverluste mehr auf. Ideal für den Betrieb mit der Elektronischen Leitspindel, aber auch gut geeignet für CNC-Aufgaben.
2-Phasen Hybrid-Schrittmotor
Encoder mit 1000 Schritten pro Umdrehung

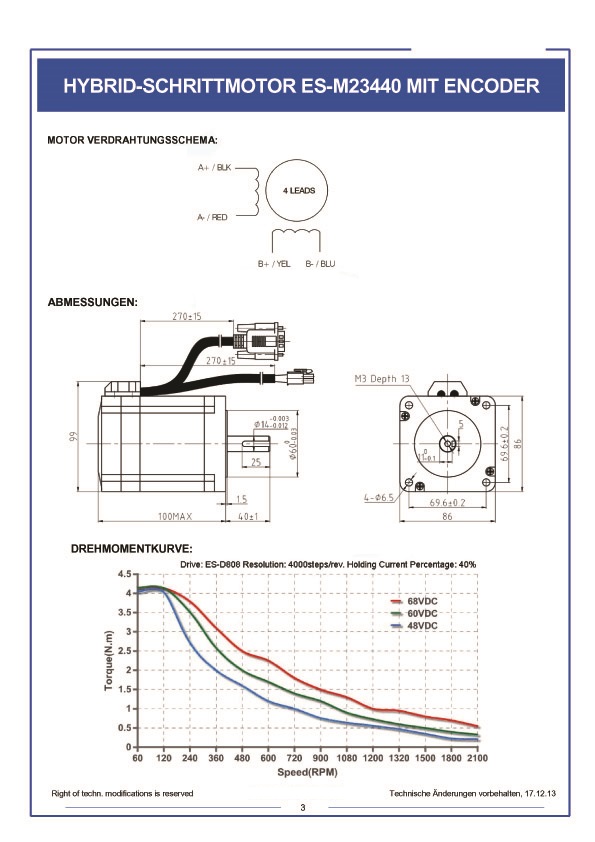

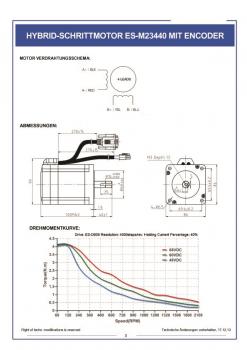

Standard NEMA 34 Abmessungen (86x86mm)
Hohes Drehmoment bei geringer Baugröße

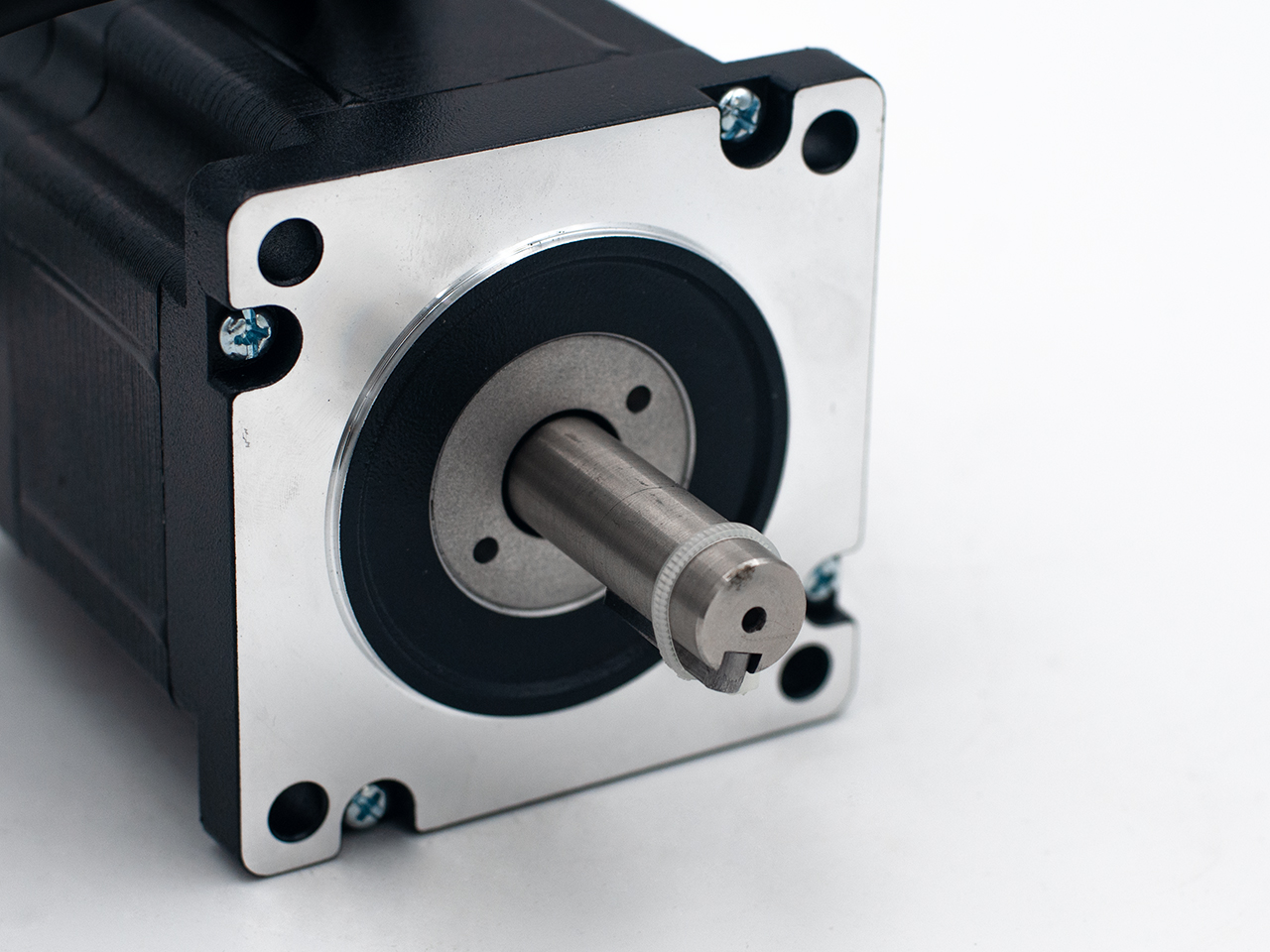

Antriebswelle 14 x 40mm

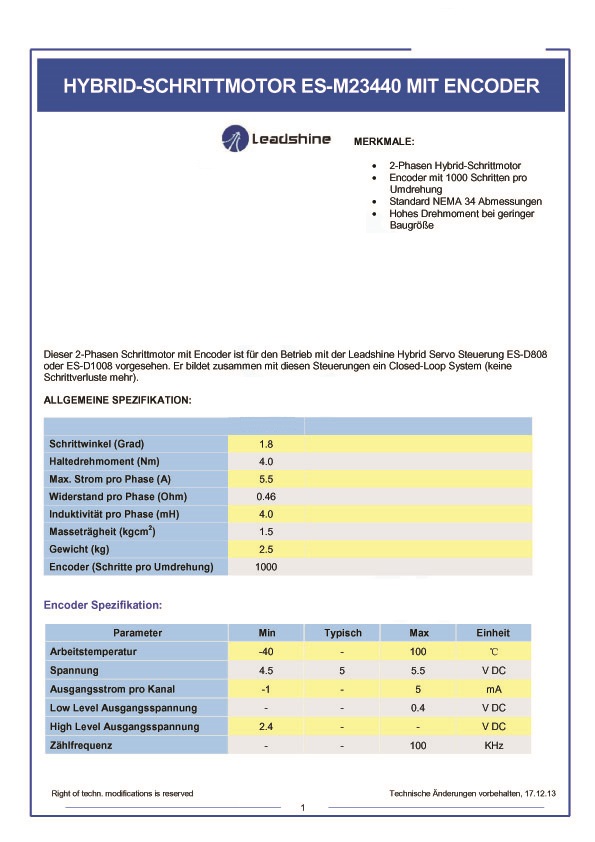

Technische Daten:
Schrittwinkel (Grad):
1.8
Haltedrehmoment (Nm):
5.5 max. 3,6Nm Drehmoment
Max. Strom pro Phase (A):
5,9A
Widerstand pro Phase (Ohm):
0.38
Induktivität pro Phase (mH):
2.5
Masseträgheit (gcm2):
1700
Gewicht (kg):
2.4
Encoder (Schritte pro Umdrehung):
1000
