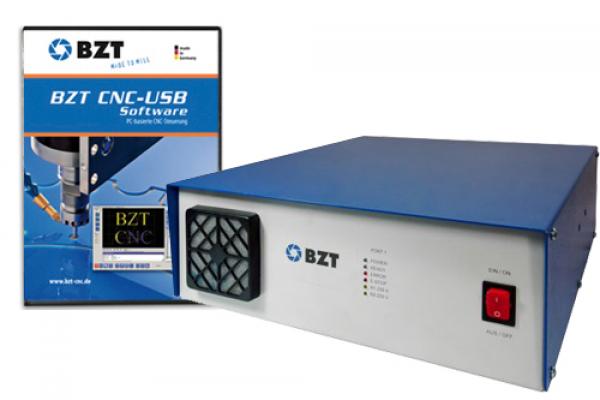

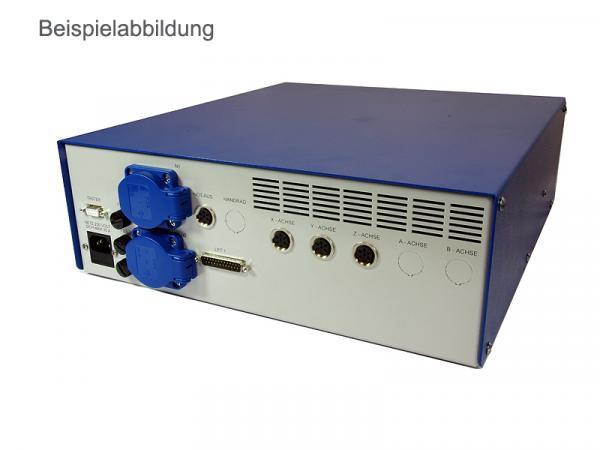

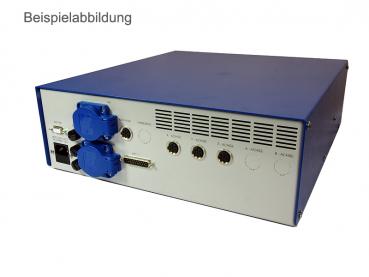

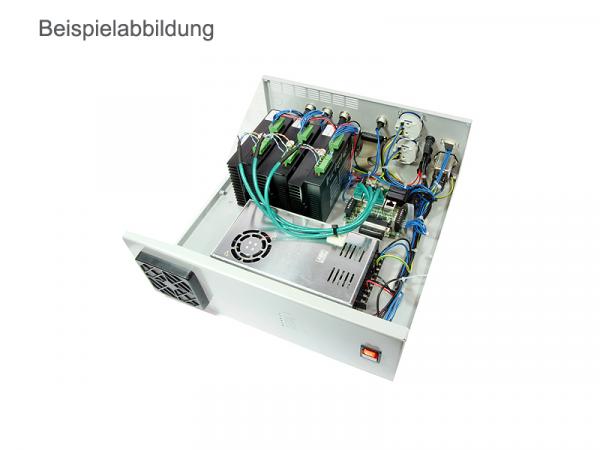

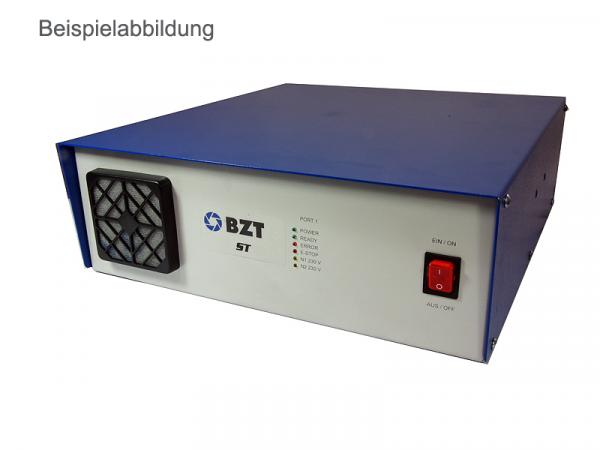

BZT - Steuerung U-ST 44.3, 4 - Achsen
4,0 Amp., USB, inkl. Sick Not - Halt
- Netzteil: 6,7 Amp., 48 Volt
- Schaltausgang: 2x230Volt
- Eingangsspannung: 220 Volt
- inkl. BZT-CNC Software V.5 für Windows XP / Win7
- inkl. 230 Volt Netzkabel und USB-Kabel
Für den Betrieb benötigen Sie einen PC oder Notebook, empfohlene Mindesausstattung: ab WIN 7 / 10; CPU Dual Core 2,2 GHz, 1GB RAM, VGA Grafikkarte mit Open GL, USB 2.0, Ethernet, aktuellste Version des Internet Explorers.
BZT CNC Steuerungssoftware:
PC-basierte CNC-Steuerung - 3D-fähig!
Die Software BZT CNC V5 ist konzipiert für den Einsatz einer externen CPU zur CNC-Steuerung. Der Datentransfer zur Steuereinheit erfolgt über die USB-Schnittstelle. Durch die Aufgabenteilung funktioniert das System auch bei höheren Geschwindigkeiten ohne Aussetzer. Während BZT CNC V5 seine Arbeit macht, können Sie problemlos CAD/CAM-Anwendungen oder andere Programme benutzen. Die Funktion „Look-Ahead-Feed“ berechnet optimale Pfade und sorgt für ein hervorragendes Geschwindigkeitsverhalten. Besonders CAD/CAM generierter G-Code mit vielen kurzen Linienstücken profitiert von dieser Funktion
Einfache CAD/CAM-Funktionalität:
DXF
HPGL
Fräsen / Schneiden
Gravieren
Bohren
Taschenfräsen
Werkzeugdaten:
Werkzeuglänge
Werkzeugdurchmesser
Längenkompensation G41, G42, G43
Für Drehwerkzeuge gibt es zusätzliche Einstellungen für X-Offset und Werkzeugorientierung
Einfache Einrichtung:
Wahl der sichtbaren Achsen x, y, z, a, b, c
Anzahl der Schritte pro MM
Maschinenprogramm
Max Geschwindigkeit und Beschleunigung pro Achse
Verfahrgeschwindigkeit, Richtung, Stellung, Spielausgleich.
Interpolationsmodus für A-Achse, 4-Achs-Fräsen, 4-Achs- Schneiden, Styropor-Schneiden, Standard-Rotationsachse.
Lookahed Feed Winkel Optimierung
IO-Modi und Inversion
Jog-Tasten Inversion für Maschinen mit beweglichem Bett.
PWM-Modus zur Steuerung der Spindel-Drehzahl
Storage-Datei für die Digitalisierung Passwort, um Einstellungsänderungen durch den Maschinenbediener zu verhindern
Handrad Parametereinstellung
Frei wählbarer Editor (z. B. Notepad ++)
Variablen:
BZT CNC V5 hat erweiterte G-Code Funktionen
# Variables
sub - endsub, gosub (Unterprogramme)
while - endwhile
if - else – endif
Mathematische Funktionen
Benutzerzugriff auf den G-Code über die Funktion „msgdlg“. Durch diese Funktion ist die Erstellung eigener Makros möglich.
Automatischer Werkzeugwechsel kann vom Benutzer ebenfalls als Makro programmiert werden.
