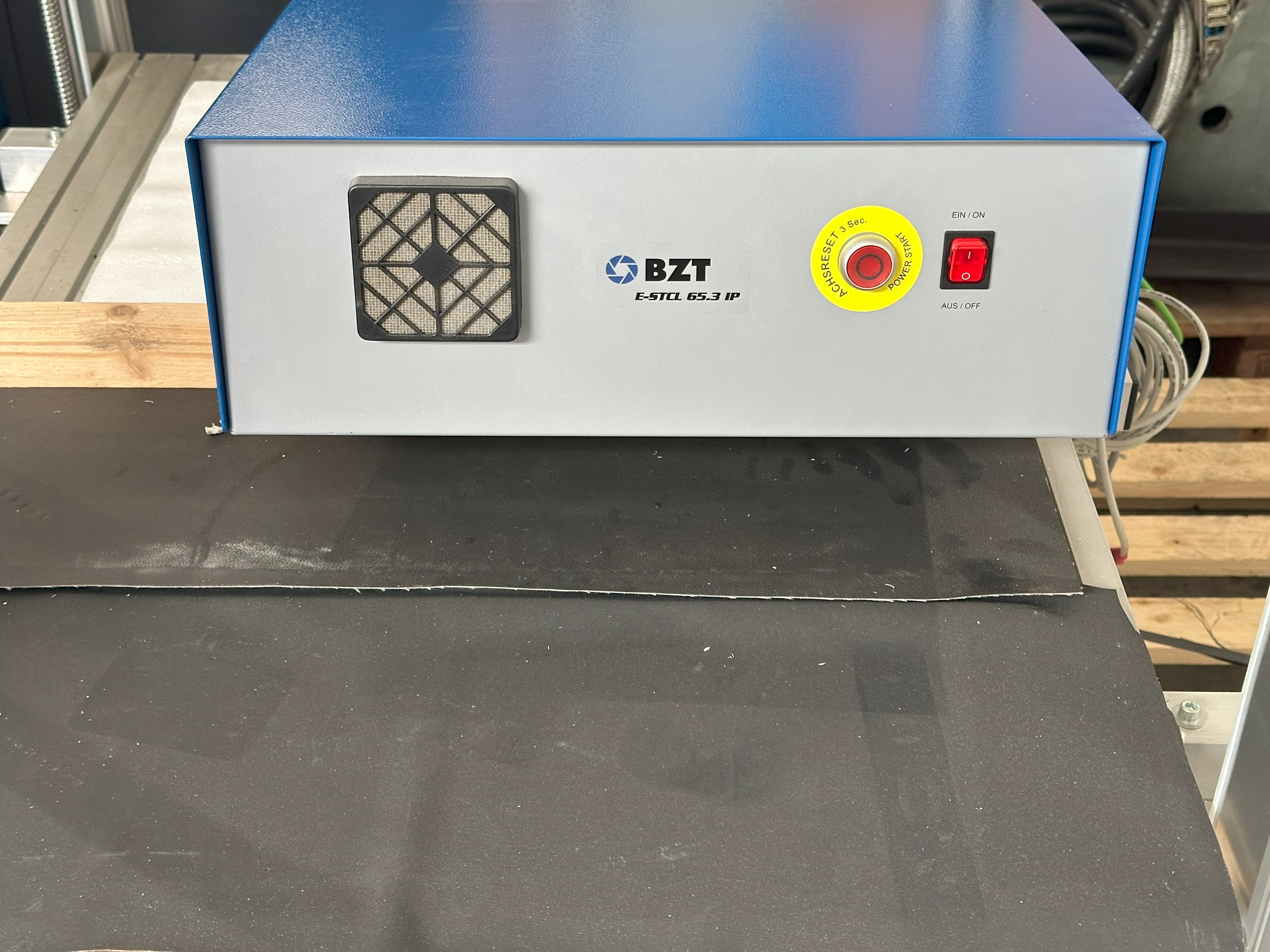

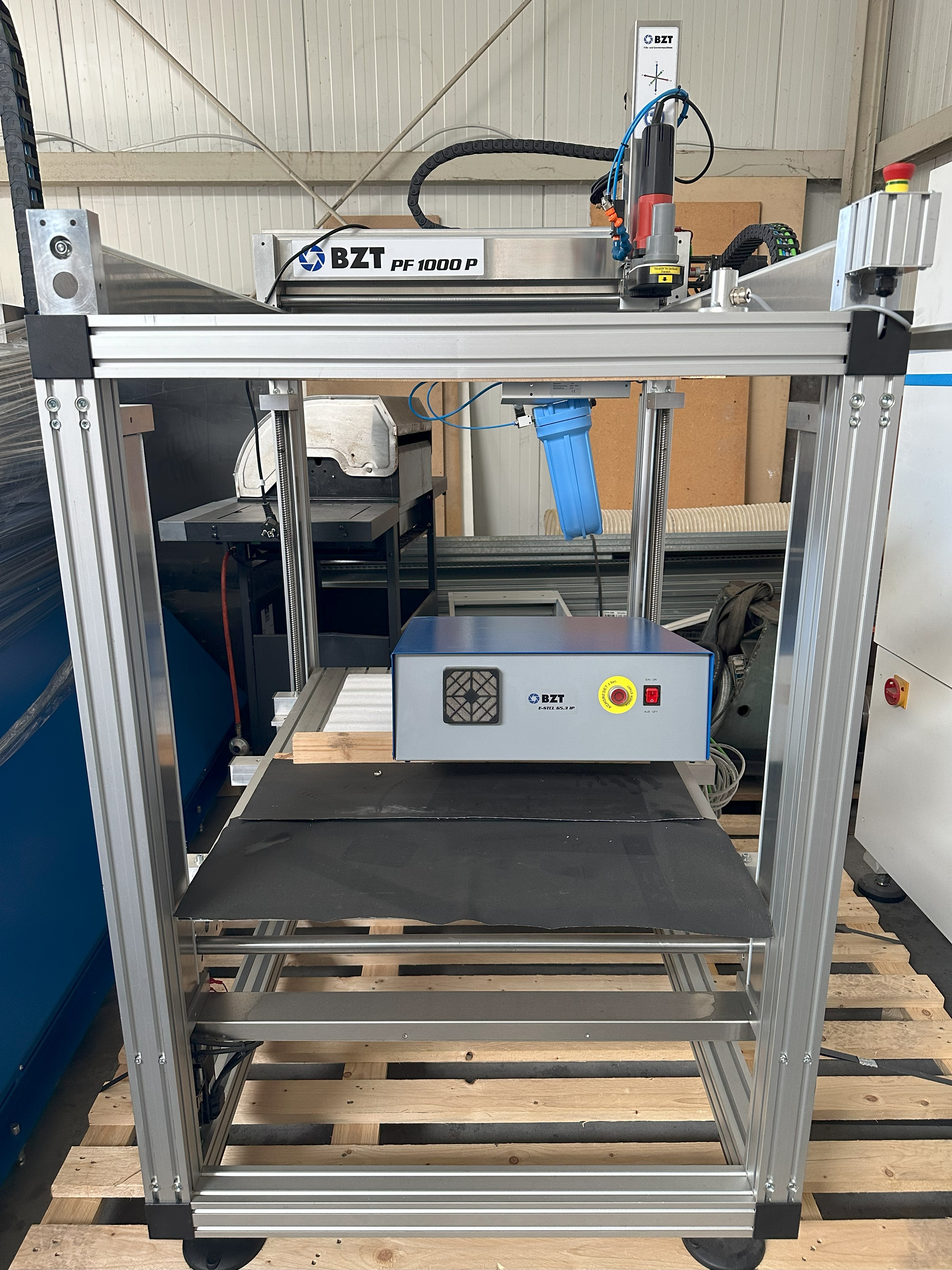

BZT PFJ 1000-P inkl. E-STCL. 65.3 IP
NEU

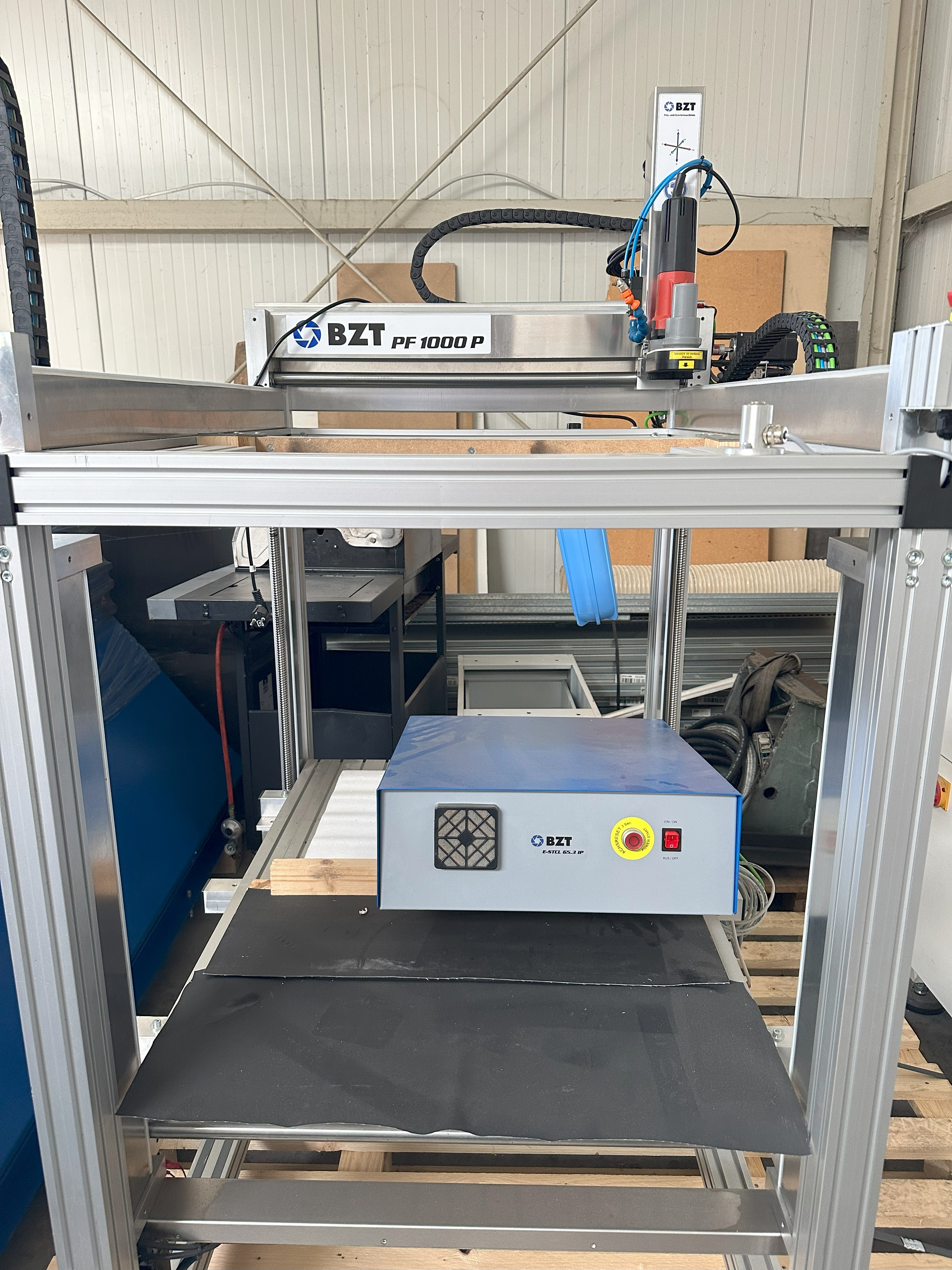

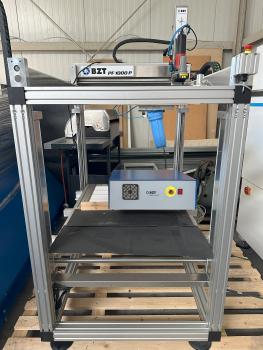

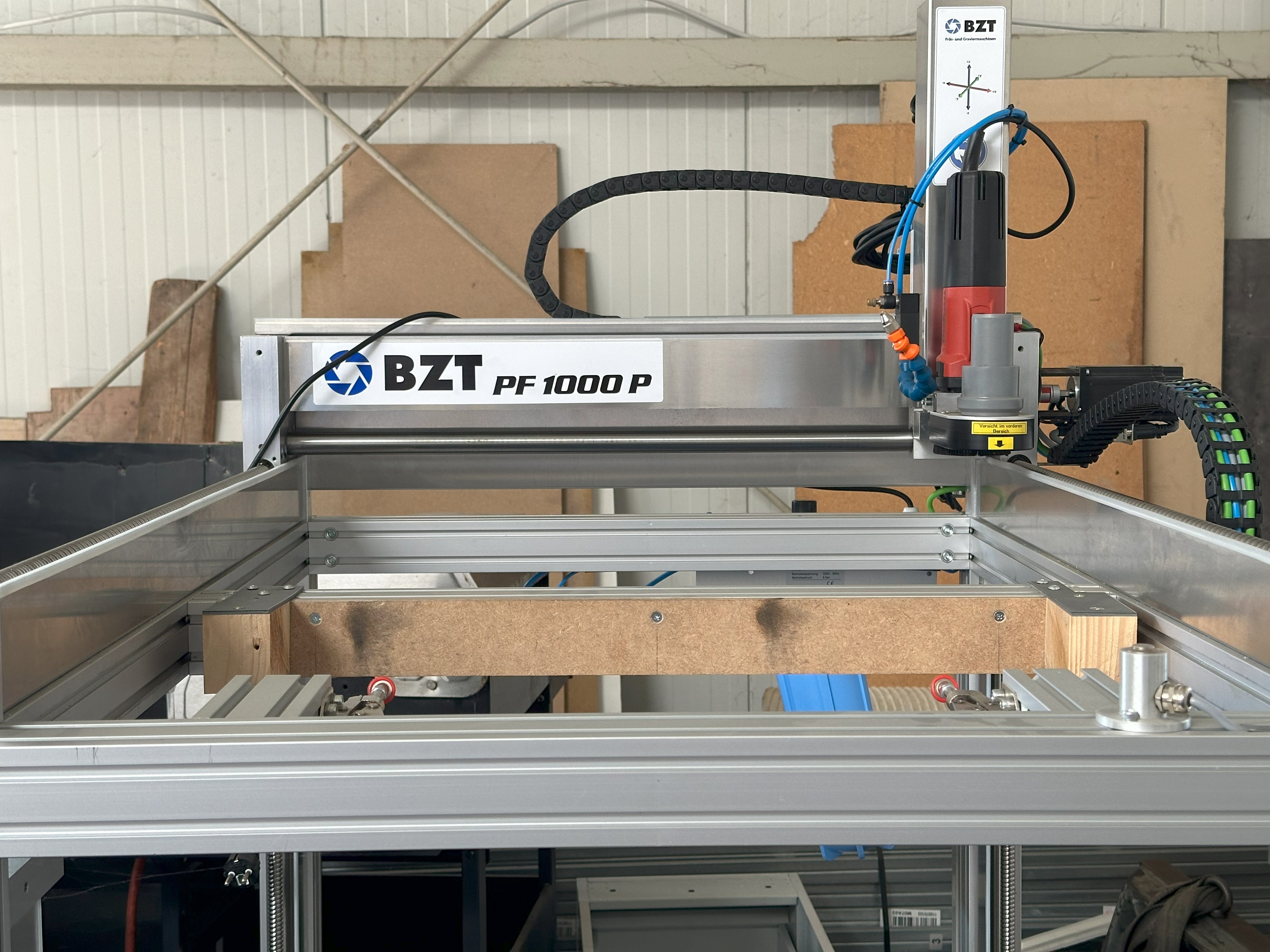

CNC-Portalfräsmaschine PFJ
Die CNC-Portalfräsmaschine PFJ ist ein Allrounder zur CNC-Fertigung von großen Kunststoffteilen und Schaltkästen. Die kompakte Portalfräse mit dem verfahrbaren Portal und dem in der Höhe verfahrbarem Aufspanntisch passt sich immer ideal an Ihre Teile an und hohe Verfahrweg in der Z-Achse zeichnet diese Baureihe besonders aus. So ist die CNC-Fräsmaschine sehr gut für die Serienfertigung von Kunststoffteilen und Schaltschränken geeignet. Aber auch bei der Bearbeitung von Nichteisenmetallen, wie Aluminium und Holz liefert die Portalfräse vielfältige präzise Ergebnisse.
Durch ihre kompakte Bauweise ist die Portalfräsmaschine auch sehr platzsparend. Die Integration der wahlweisen Steuerung mit Schritt oder Closed Loop macht diese Fräsmaschine vielseitig und ausbaufähig. Hochwertige Komponente von namenhaften Herstellern, wie beispielsweise die Pneumatik von Festo oder die verbauten Linearführungen von Bosch Rexroth, sorgen für exzellente Fräsergebnisse. Vielfältige Anwendungen können durch das optionale Zubehör, wie Vakuumtisch, Werkzeuglängentaster oder Signalampel optimiert werden. So ist die CNC-Portalfräsmaschine PFJ durch hohe Wirtschaftlichkeit und Effizienz ein Alleskönner.
Besonderheiten:

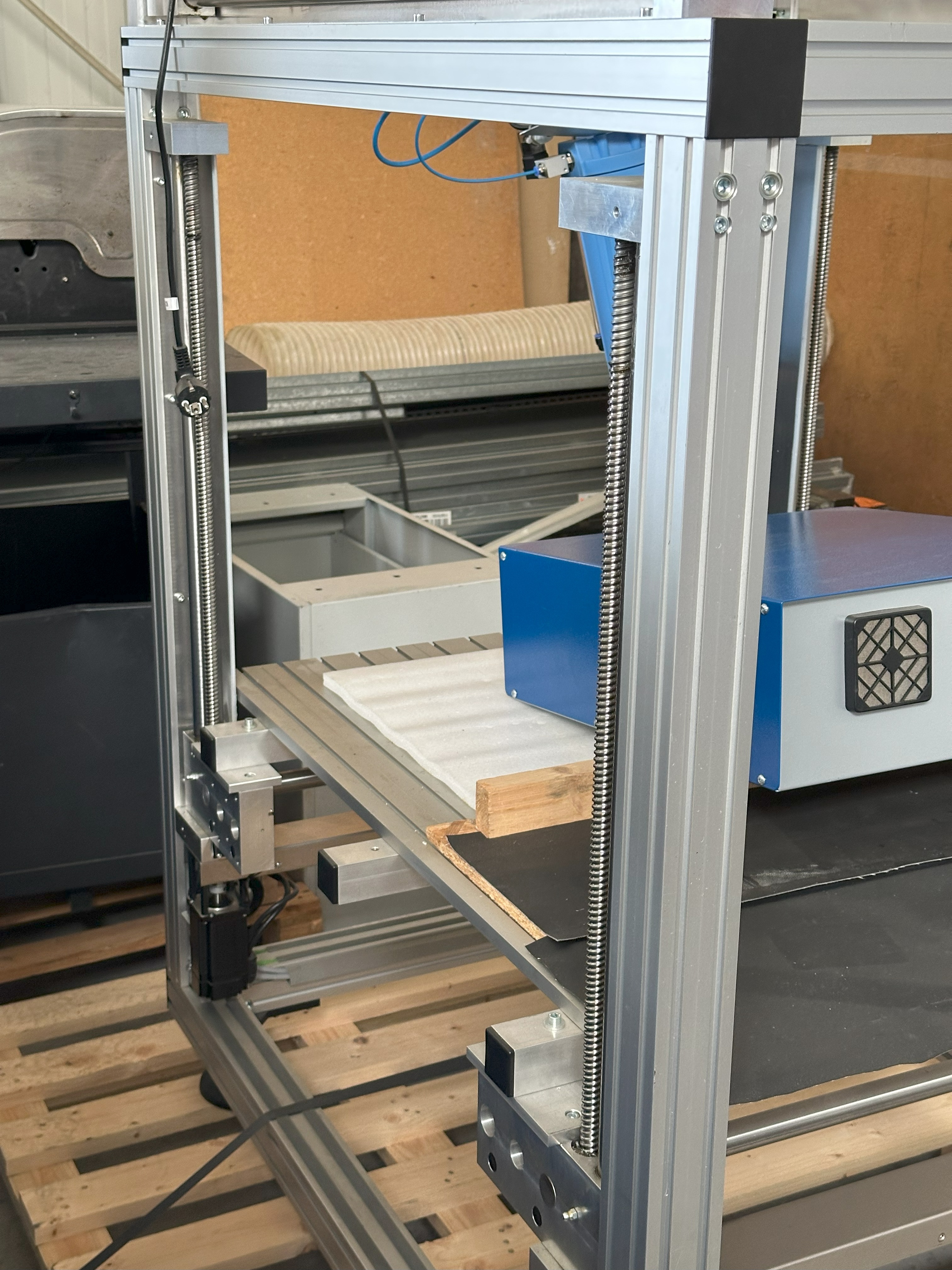

Das Besondere an der robusten Konstruktion dieser CNC-Fräse sind die aufgeteilten CNC-Achsen. Die X- und Y-Achsen sind fest im Portal integriert und nur der Maschinentisch verfährt als Z-Achse. Der Vorteil dieser Bauweise der Portalfräsmaschine PFJ ist, dass der Abstand zwischen Werkstück und Werkzeug immer ideal eingestellt werden kann. Dadurch ist diese CNC-Fräsmaschine extrem dynamisch. Dank dieser schwingungsarmen Konstruktion der CNC-Portalfräsmaschine PFJ, werden so gut wie keine Vibrationen von den Antrieben übertragen, welches sich sehr positiv auf das Fräsbild auswirkt. Präzisions-Kugelrollspindeln in allen Achsen der Fräsmaschine sorgen für Wiederholgenauigkeiten bis zu +/- 0,01 mm. Die CNC-Portalfräsmaschine PFJ ist bestens für die Serienfertigung von Kunststoffteilen und Schaltschränken geeignet. Durch die kompakte Bauweise der CNC-Fräsmaschine ist die Stellfläche sehr klein und so auch extrem platzsparend einsetzbar.
Mechanische Vorteile:
- Extrem schwingungsarm durch die Konstruktion
- Die X- und Y-Achsen sind fest im Portal integriert und nur der Maschinentisch verfährt als Z-Achse
- Alle Spindeln sind mindestens 3-fach gelagert: ein Festlager (2 Kugellager) und ein Loslager (1 Kugellager), BZT benutzt nicht die Lagerung des Schrittmotors als Festlager

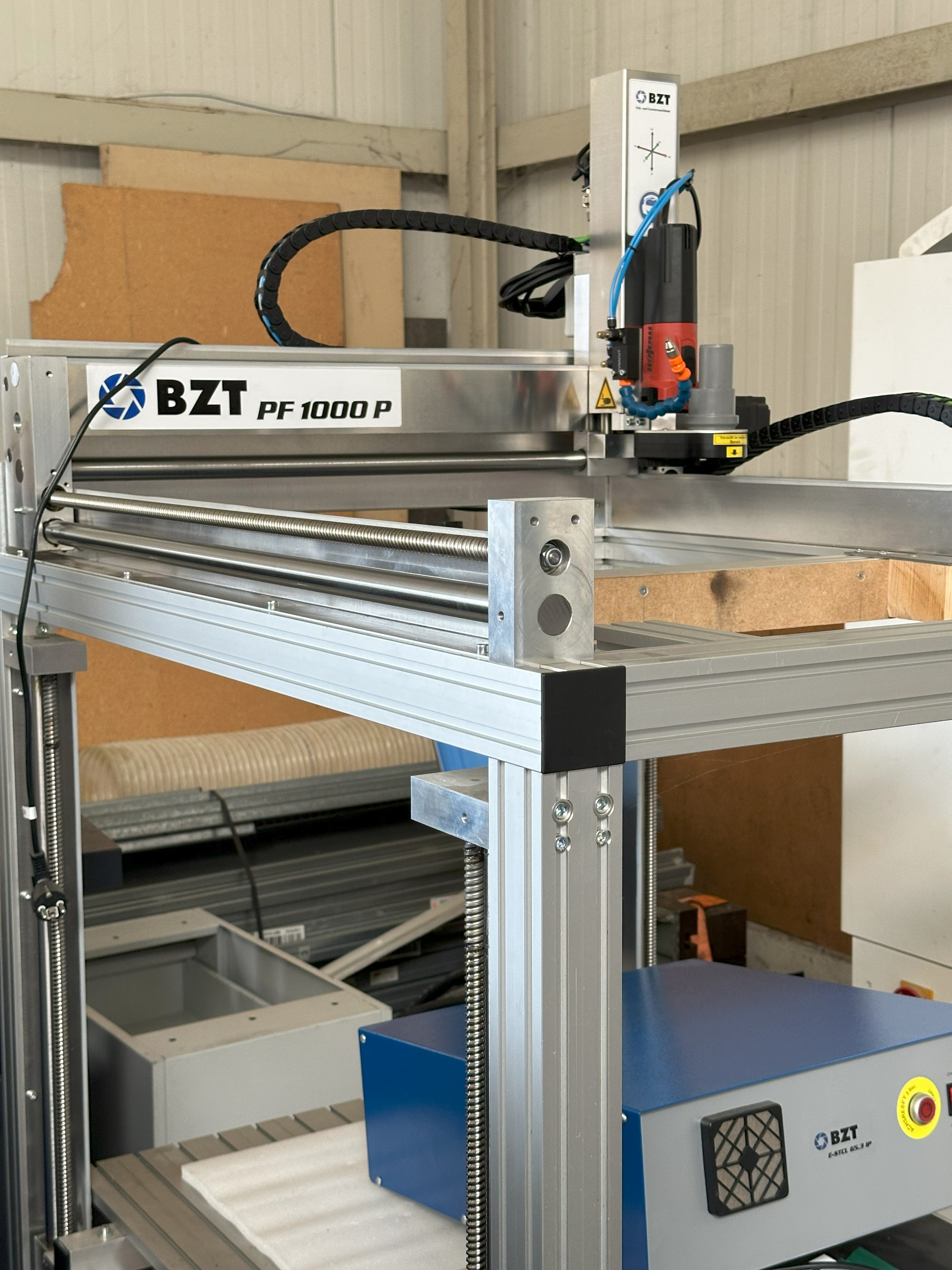

- Präzisions-Kugelrollspindeln in allen Achsen sorgen für eine Wiederholgenauigkeit bis zu +/- 0,01 mm
- Linearführungen mit gehärtete Stahlwellen
Elektrische Vorteile:

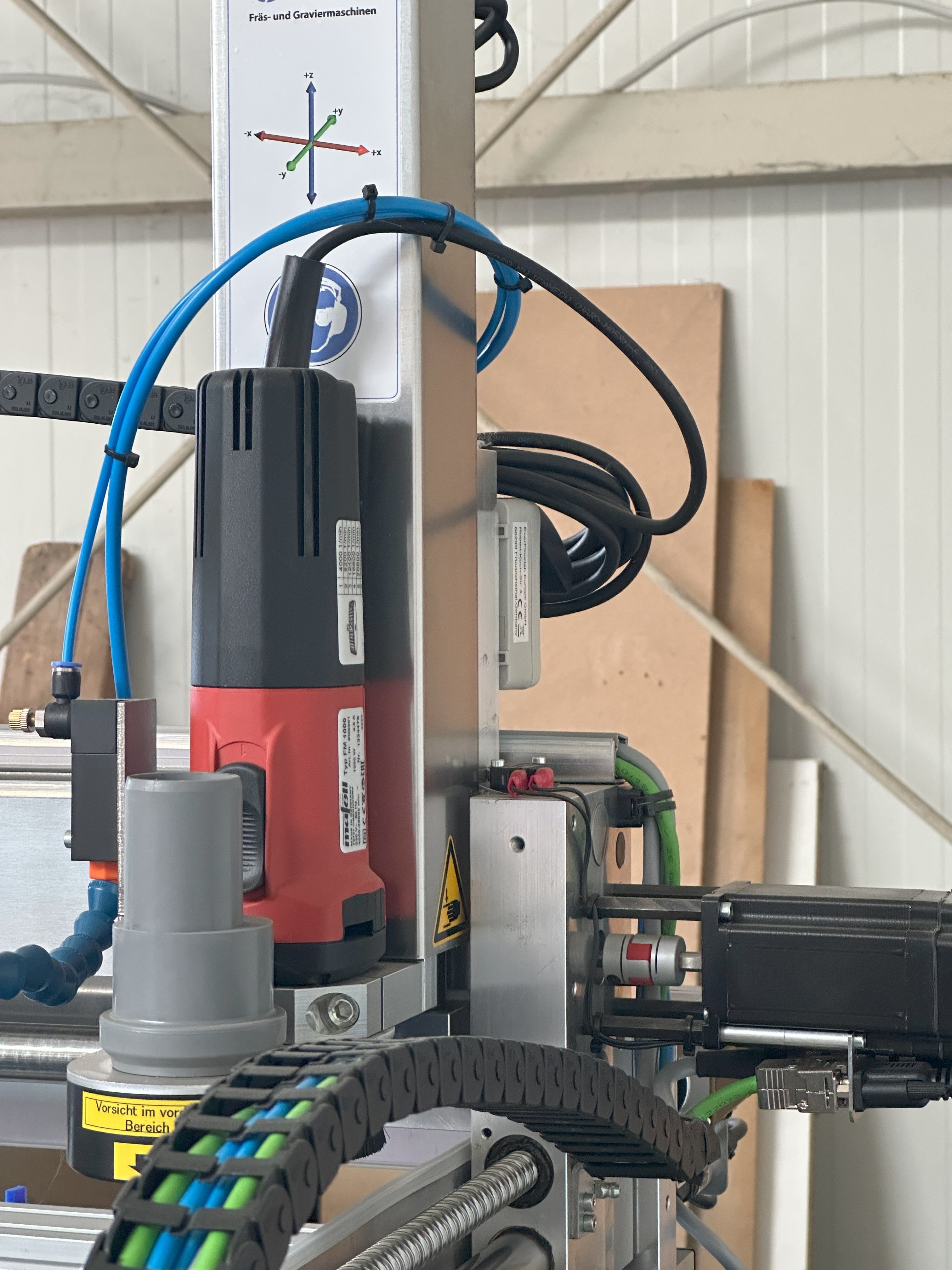

- Schrittmotor und Endstufe mit 4,2 A / 3,3 Nm pro Achse,
- alternativ Closed Loop Schrittmotor möglich (optional)
- Steuerung mit 2 x 230 Volt Schaltausgängen (optional)
- Präzisions-Referenzschalter mechanisch, Schaltgenauigkeit max. 0,02 mm
- Modulare Schrittmotorsteuerung bietet schnelle Umrüstung diverser Ausbaustufen (optional) Gebrauchtgerät keine Garantie keine Gewährleistung
Gebrauchtgerät keine Garantie keine Gewährleistung
