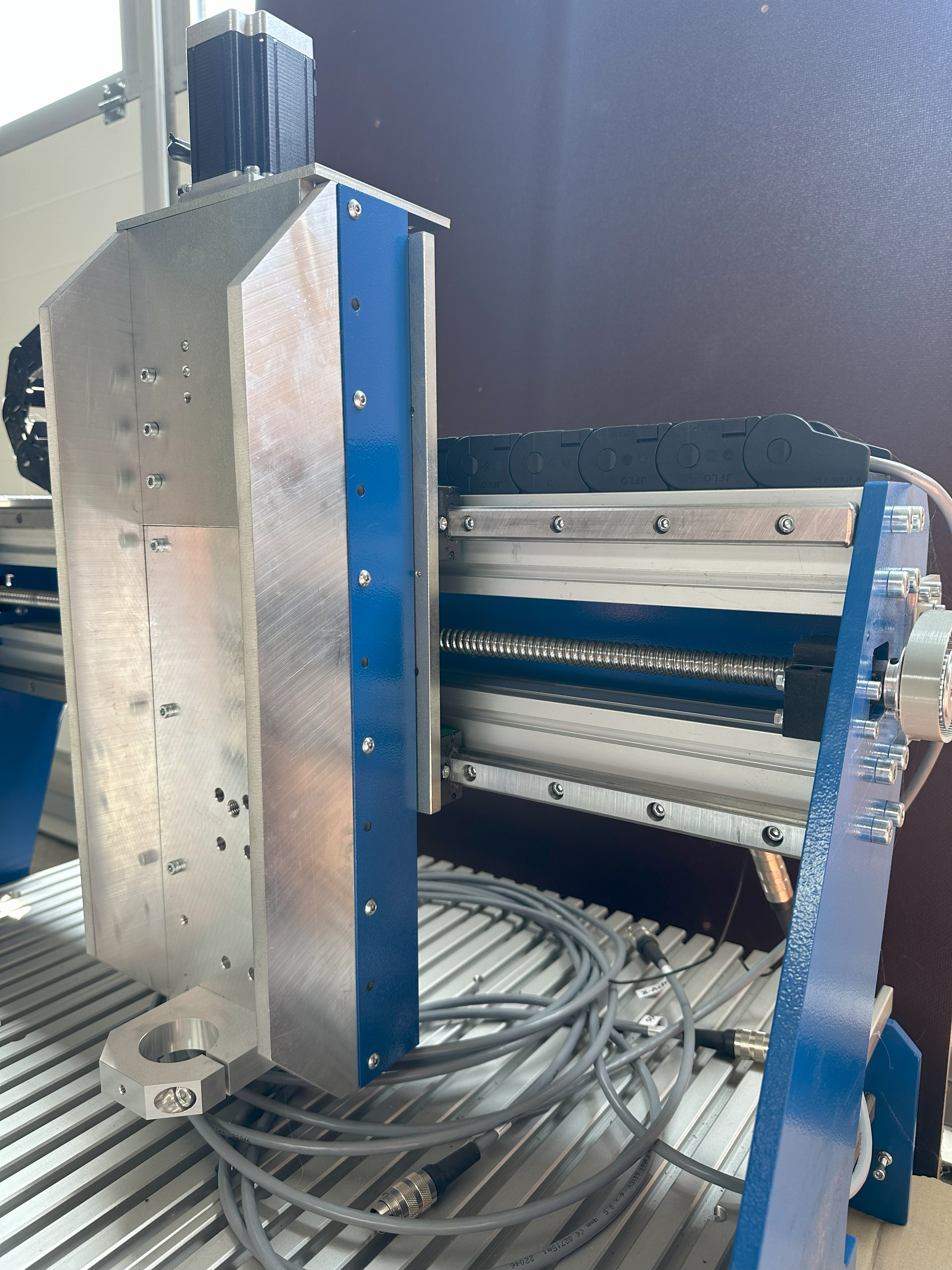

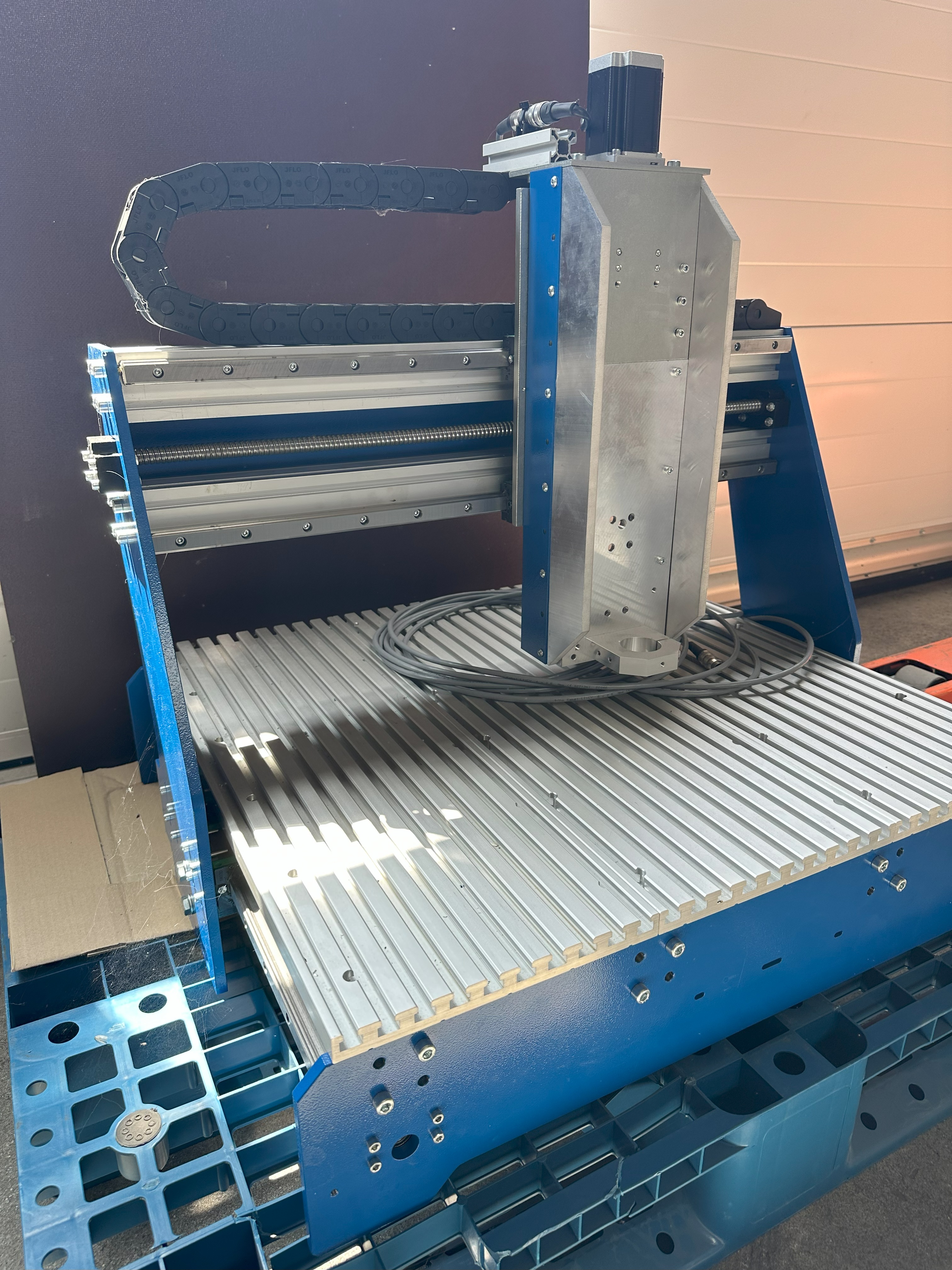

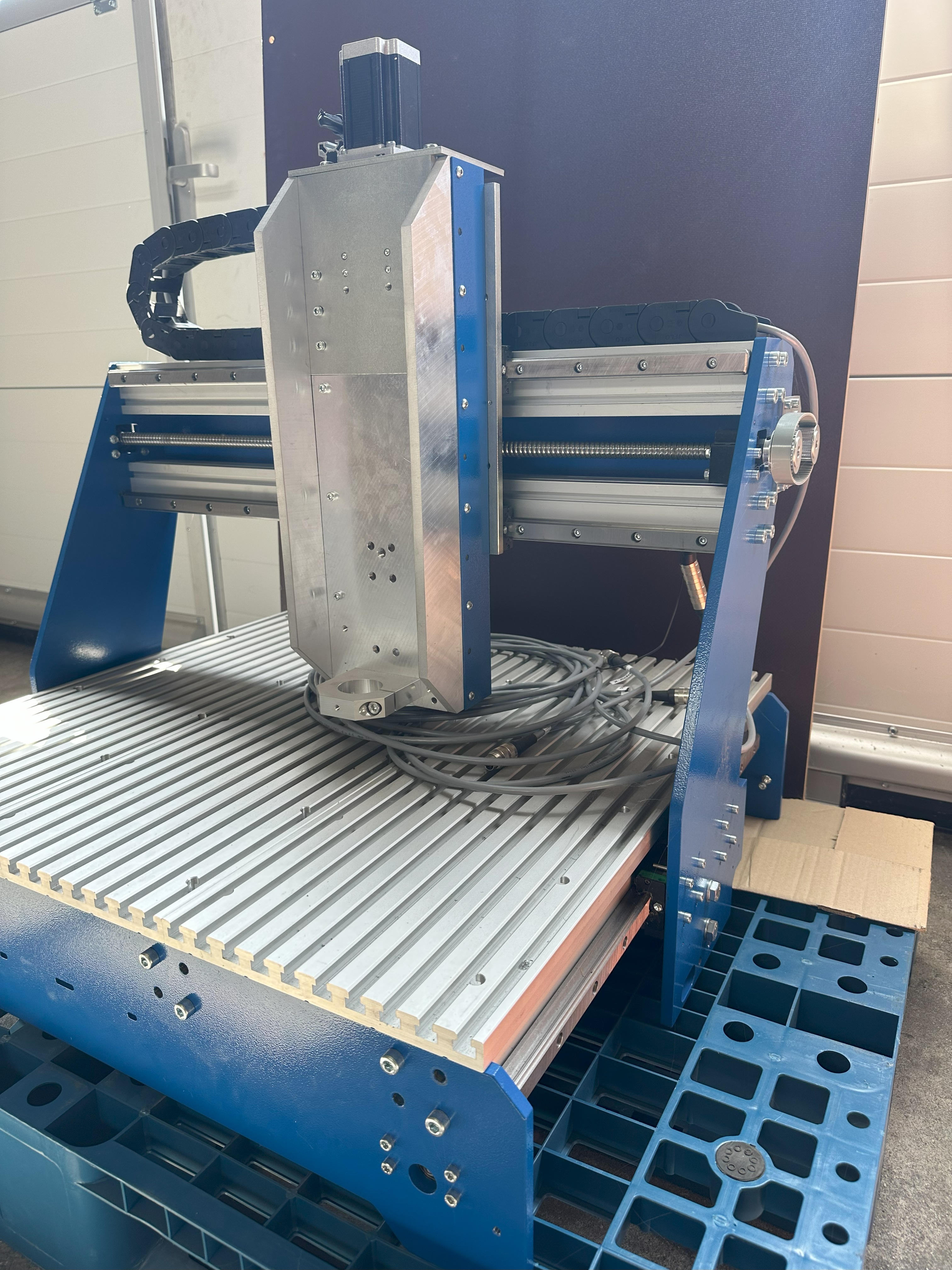

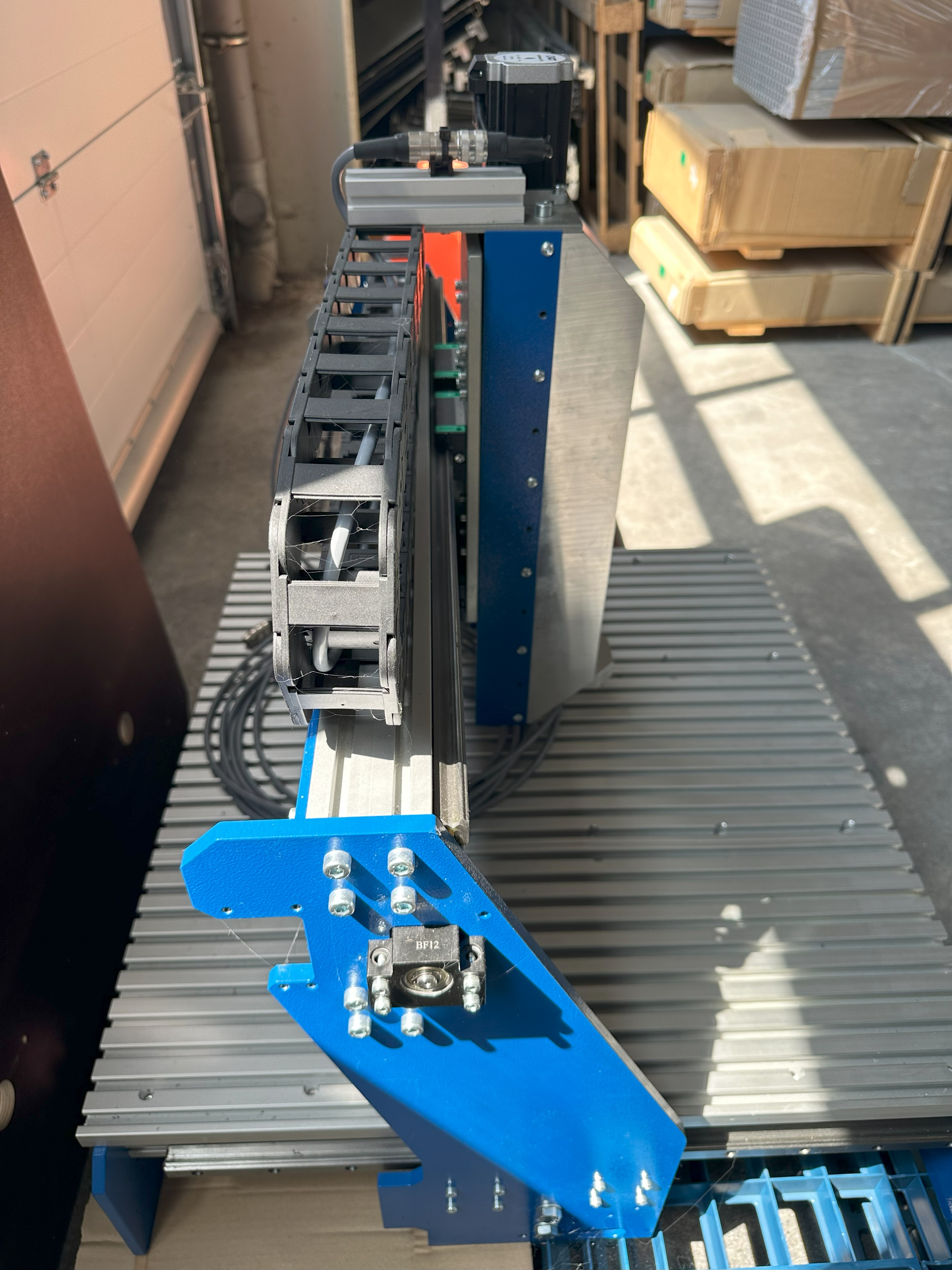

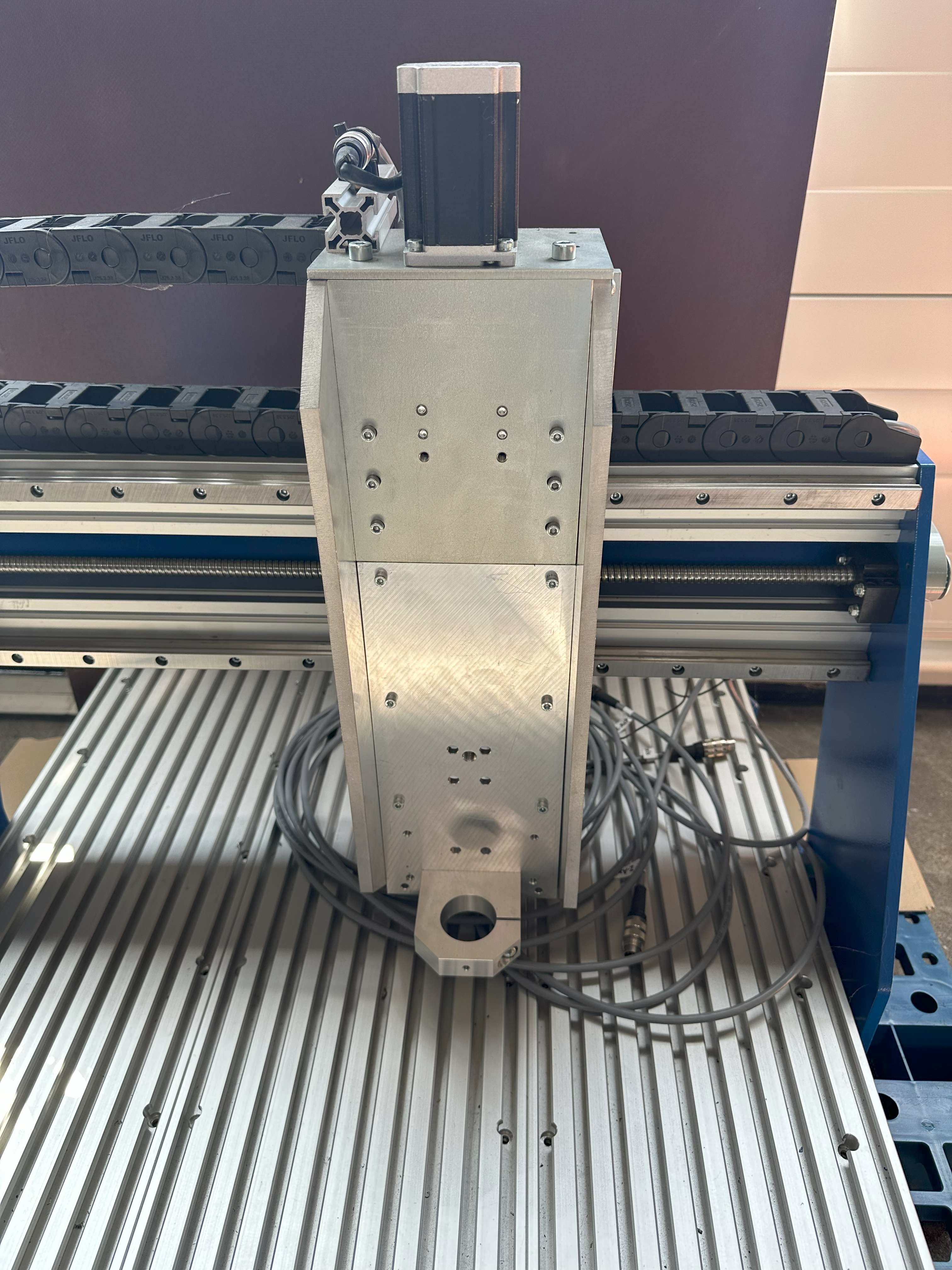

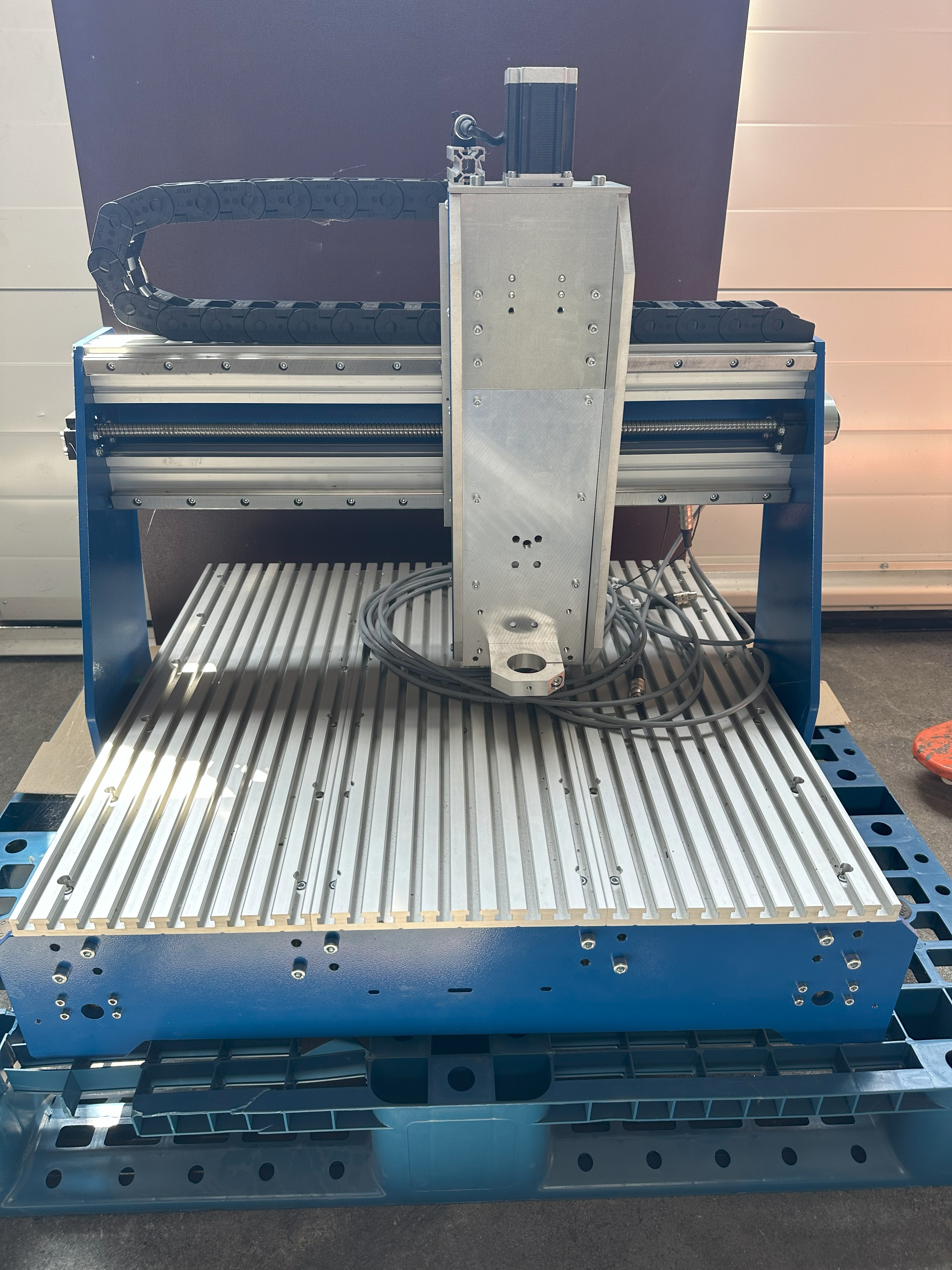

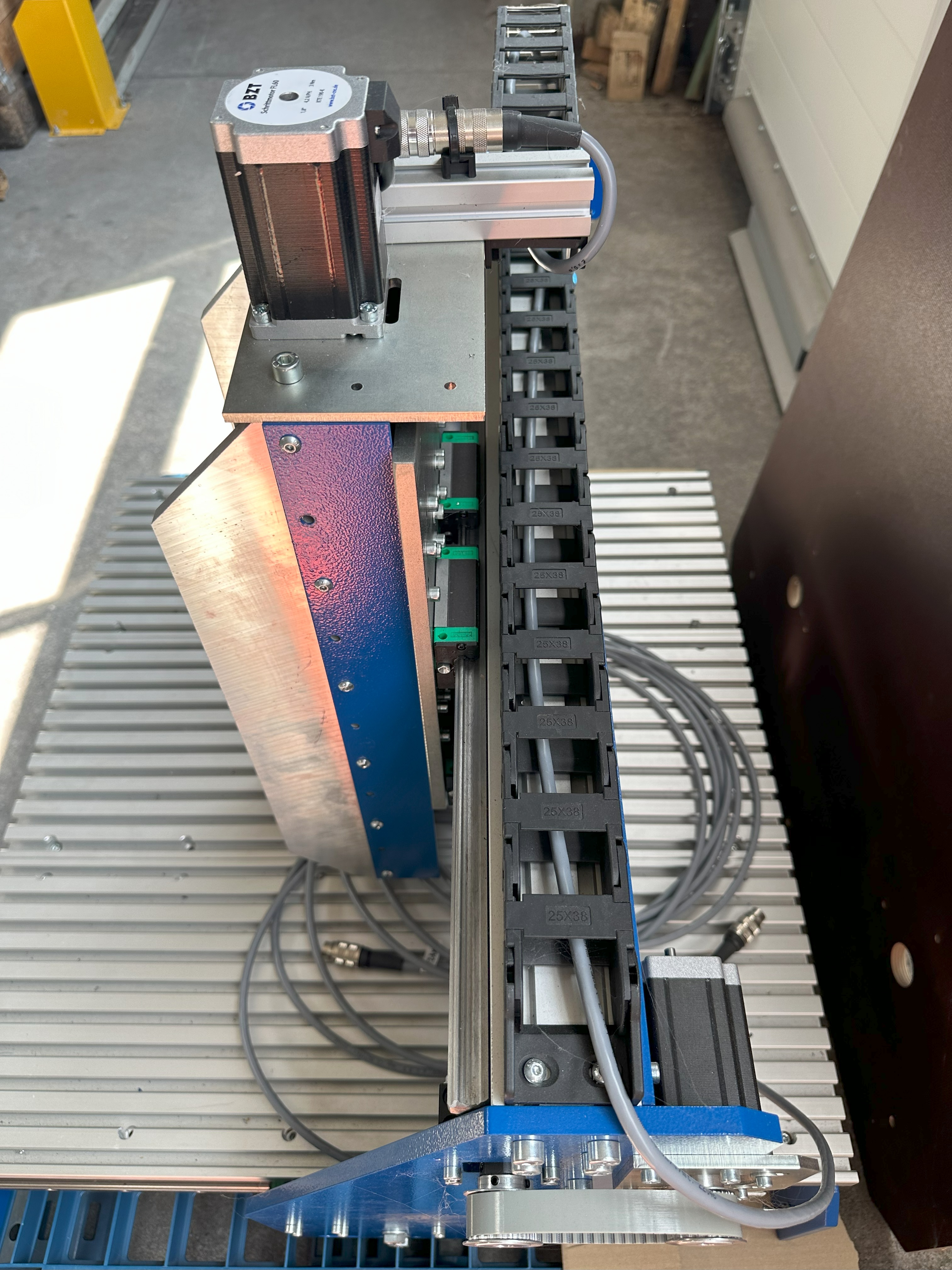

Portalfräse in:
Hybridbauweise: Stahl und Profiltechnik, Lackierung der Stahlteile Signalblau RAL 5005
Kugelrollspindeln 16 mm in allen Achsen, X, Y und Z, mit Fest- und Loslager
Die Y-Achse in Gantry-Version sorgt für sehr hohe Stabilität am Portal und qualitativ hochwertige Fräsergebnisse
Linearführungen Größe 20 und Führungswagen sind nach Hersteller frei wählbar
Führungen von Bosch, Hiwin oder China, gehärtet u. geschliffen
Standardmäßig verbaubare Motoren: z.B. Flansch 60, 4 Amp. 3,0N, oder besser
Aufspannfläche: ca. X=750mm x Y=720mm
Durchlasshöhe unter Z-Achse: ca. 190mm, abhängig vom Spanntisch, z.B. Nutentisch
Sehr stabile schwingungsarme Konstruktion aus Stahl und Alu-Profil für größtmögliche Stabilität
Abmaße LxBxH: ca. 1050 x 1160 x 1150mm, Gewicht ca. 110kg
Maschinenbauanleitung
(Alle Angaben ohne Gewähr. Maßangaben können je nach Ausstattung variieren.)
Lieferumfang: - Stahlteile und Aluprofile
- Kugelumlaufspindeln
- HTD Zahnriemen und Riemenräder
- Mechanische Referenzschalter für alle Achsen
- Kompletter Schraubensatz
- Montageanleitung
Optionales Zubehör: - Elektromontagesatz
- Schrittmotoren
- Schrittmotorsteuerungen inkl. Buchsen
- Schrittmotore inkl. Buchse
- Kabelsatz inkl. Stecker und Buchse
- Schleppketten
- Steuersoftware
- CAD/CAM Systeme
- Frässpindeln
- Frässpindel für automatischen Werkzeugwechsel
- Untergestell
- Alu Nutenplatten 15mm Hohlkammer
- Alu Nutenplatten 20mm Vollprofil
- Minimalmengenschmierungen
- Einhausung
- Drehachsen 4-Achse
- weiteres Zubehör
Gebrauchtgerät keine Garantie keine Gewährleistung
