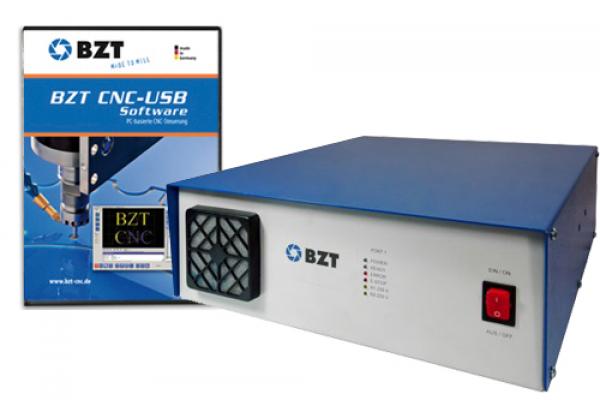

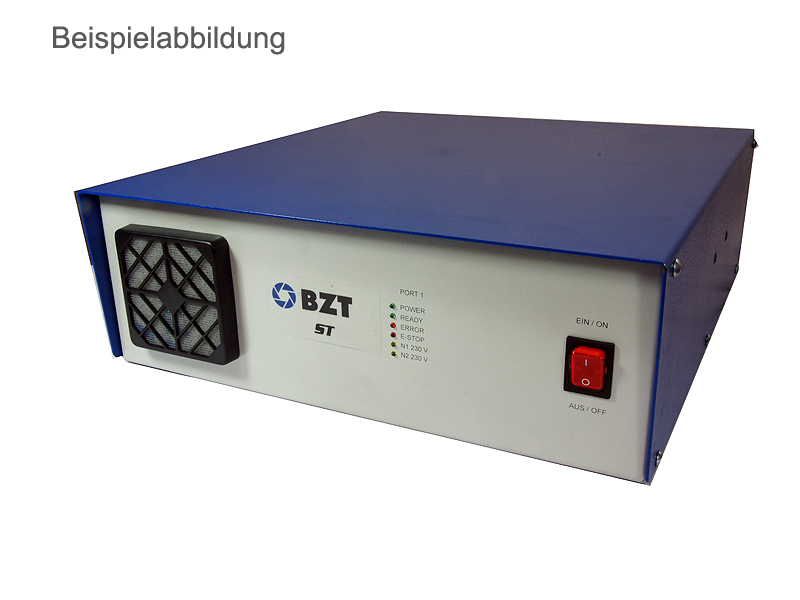

BZT - CNC Steuerung E-ST 43.3, 3 - Achsen

4,0 Amp., Ethernet, inkl. Sick Not - Halt

- Ethernet-Ansteuerung, Störungsunanfällig
- Netzteil: 6,7 Amp., 48 Volt
- inkl. BZT-CNC Software V.5 für Windows
- inkl. 230 Volt Netzkabel und Ethernet-Kabel

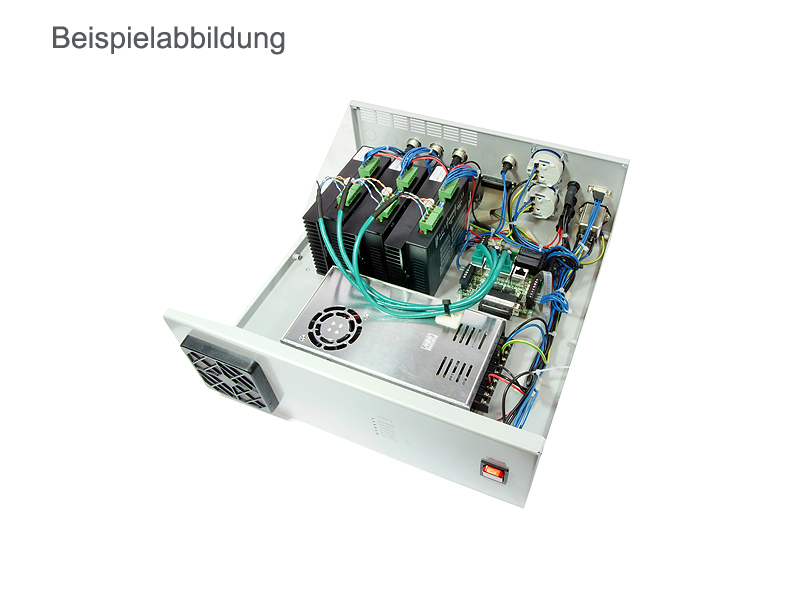

- V5a Platine, Maximal 4 Achsen

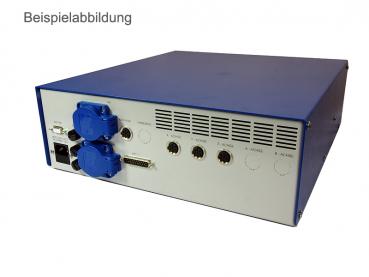

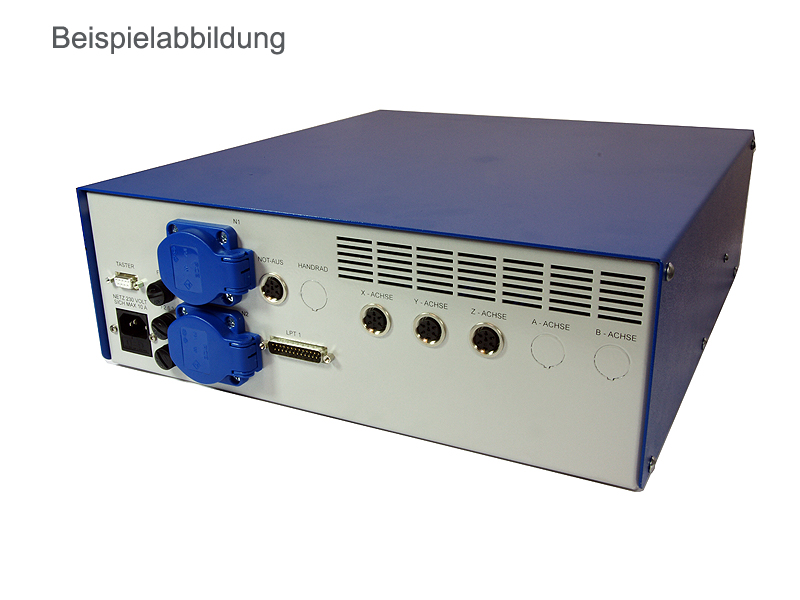

- Ausgänge : 2x230 Volt,  max 6.0 Ampere für Kühlung und HF Spindel (fix M3 u. M7)
- Eingänge: 4xReferenz 1xWerkzeugtaster (fix zugewiesen)
- Eingangsspannung: 220 Volt
- 0-10 Volt PWM Signal für Drehzahlregelung der HF Spindel
- Handradansteuerung
- Bordspannung 48 Volt
- Außenmaße ca.: LxHxB 400 x 380 x 130 mm
Störungsunanfälliger gegenüber USB-Steuerungen durch Einsatz von Ethernet. Es ist eine Verwendung von Kabeln zwischen PC und Steuerung bis 100 m möglich.
Für den Betrieb benötigen Sie einen PC oder Notebook, empfohlene Mindesausstattung: ab WIN 7 / 10; CPU Dual Core 2,2 GHz,
1GB RAM, VGA Grafikkarte mit Open GL, 2 x Ethernet, Internet Explorer wird benötigt.

BZT CNC Steuerungssoftware:

PC-basierte CNC-Steuerung - 3D-fähig!
Die Software BZT CNC V5 ist konzipiert für den Einsatz einer externen CPU zur CNC-Steuerung. Der Datentransfer zur Steuereinheit erfolgt über die Ethernet-Schnittstelle. Durch die Aufgabenteilung funktioniert das System auch bei höheren Geschwindigkeiten ohne Aussetzer. Während BZT CNC V5 seine Arbeit macht, können Sie problemlos CAD/CAM-Anwendungen oder andere Programme benutzen. Die Funktion „Look-Ahead-Feed“ berechnet optimale Pfade und sorgt für ein hervorragendes Geschwindigkeitsverhalten. Besonders CAD/CAM generierter G-Code mit vielen kurzen Linienstücken profitiert von dieser Funktion

Einfache CAD/CAM-Funktionalität:

DXF
HPGL
Fräsen / Schneiden
Gravieren
Bohren
Taschenfräsen

Werkzeugdaten:

Werkzeuglänge
Werkzeugdurchmesser
Längenkompensation G41, G42, G43
Für Drehwerkzeuge gibt es zusätzliche Einstellungen für X-Offset und Werkzeugorientierung

Einfache Einrichtung:

Wahl der sichtbaren Achsen x, y, z, a, b, c
Anzahl der Schritte pro MM
Maschinenprogramm
Max Geschwindigkeit und Beschleunigung pro Achse
Verfahrgeschwindigkeit, Richtung, Stellung, Spielausgleich.
Interpolationsmodus für A-Achse, 4-Achs-Fräsen, 4-Achs- Schneiden, Styropor-Schneiden, Standard-Rotationsachse.
Lookahed Feed Winkel Optimierung
IO-Modi und Inversion
Jog-Tasten Inversion für Maschinen mit beweglichem Bett.
PWM-Modus zur Steuerung der Spindel-Drehzahl
Storage-Datei für die Digitalisierung Passwort, um Einstellungsänderungen durch den Maschinenbediener zu verhindern
Handrad Parametereinstellung
Frei wählbarer Editor (z. B. Notepad ++)

Variablen:
BZT CNC V5 hat erweiterte G-Code Funktionen

# Variables
sub - endsub, gosub (Unterprogramme)
while - endwhile
if - else – endif
Mathematische Funktionen
Benutzerzugriff auf den G-Code über die Funktion „msgdlg“. Durch diese Funktion ist die Erstellung eigener Makros möglich.
Automatischer Werkzeugwechsel kann vom Benutzer ebenfalls als Makro programmiert werden.
