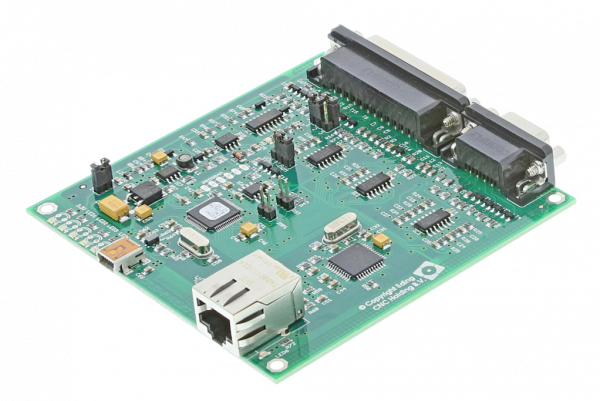

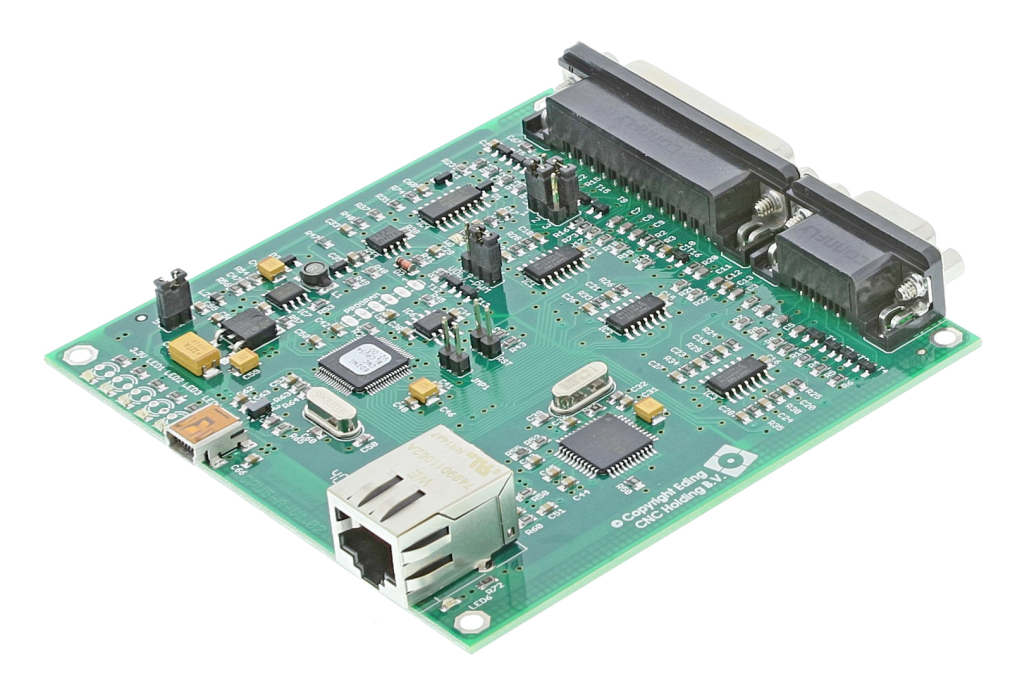

BZT-CNC Software V.5a4E - Platine
PC-basierte CNC-Steuerung für vier Achsen
Ethernet- und USB-Anschluss
BZT-CNC ist eine CNC - Software welche in Verbindung mit einem Hardwarecontroller eine schnelle und stabile CNC-Steuerung bildet.
Look-Ahead-Feed sorgt für ein optimales Geschwindigkeitsverhalten. Auch bei G-Code-Programmen die von CAD / CAM generiert sind und aus vielen kleinen Linienstückchen bestehen.
Die in ständiger Weiterentwicklung befindliche Software ist kostenlos. Zum Betrieb der Software wird ein Hardwarecontroller benötigt, den es in verschiedenen Leistungsklassen gibt. Ein grosser Vorteil dieser Lösung: Am PC ist kein Parallelport mehr notwendig und die rechenintensive Schritterzeugung wird den externenen Controller ausgelagert. Hohe Ausgangsfrequenzen sind so realisierbar.
Technische Daten
Eingänge:
- 1 x Notaus
- 4 x Referenzschaltereingänge (optional softwareseitig aufrüstbar auf 4)
- 1 x Digitalisierungseingang (Werkzeuglängensensor / 3D Taster)
- Encodereingänge für Encoder (Handrad)
- 1 x Pause
- 1 x Start
- Kommunikation über Ethernet oder
- USB (V2.x) von PC / Laptop (Es wird keine parallelle Schnittstelle mehr benötigt!)
Ausgänge:
- 4 x Achsen (optional softwareseitig aufrüstbar auf 4)
- 1 x Spindelstart
- 1 x Flutkühlung
- 1 x Minimalmengenschmierung
- PWM und 0 ... 10 V-Ausgabe zur Drehzahlsteuerung der Spindel
Maximale Stepfrequenz:
- 125 kHz
Sonstiges:
- PICstep kompatibel
- Alle Ein- und Ausgänge gepuffert und gefiltert
