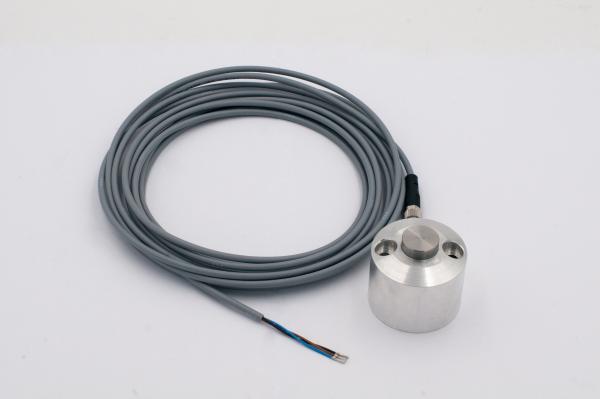

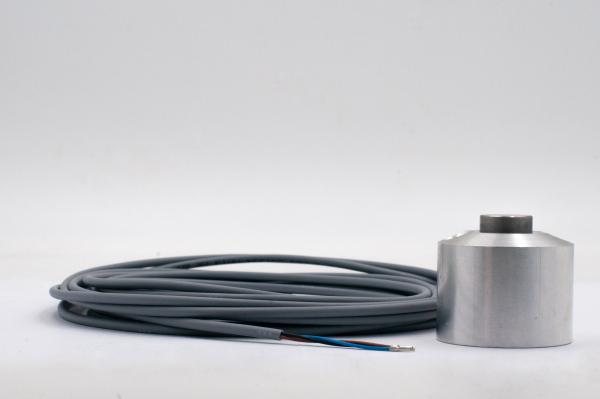

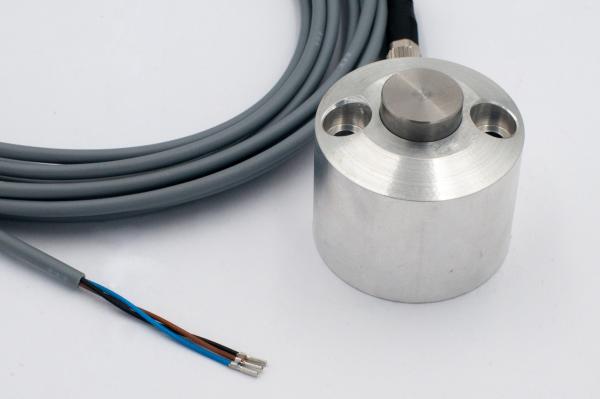

BZT Werkzeugtaster mit Tastkopf Ø=19 mm aus VA
Automatische Längenermittlung
Der Werkzeuglängensensor muß von oben angefahren werden und funktioniert mit einem Kontaktschalter
Vorteile:
Schneller und genauer Werkzeugwechsel, die Daten werden im Rechner gespeichert
Anwendungsbeispiel:
Die BZT CNC-Software fährt beim Vermessen die Position an und senkt dann langsam das Werkzeug ab, bis der Sensor schaltet. Der gefahrene Weg wird als Werkzeuglänge in die Parameter übernommen.
Technische Spezifikation / technical specification
Elektr. Parameter / elctr. parameters Typisch / typical Einhait / unit
Betriebsspannung / operating voltage 10–30 V V DC
Max. Strom / max. current 200 mA
Maße / dimensions
Durchmesser / diameter ca. 49 mm
Höhe / high ca. 45 mm
Durchmesser Tastkopf / diameter push button ca. 19 mm
Gesamtweg Tastkopf / stroke push button ca. 5 mm
Wiederholgenauigkeit / repeat accuracy ca. ± 0,01 mm
Kabellänge / cable length ca. 5 m
Kabelbelegung / assignment Materialien / materials
Schwarz / black Signal / signal Körper / body Aluminium / alumium
Braun / brown 10–30 V Tastkopf / push-button 1.4305; XrCrNiS18-9
Blau / blue 0 V Masse / ground wire Kabel / cable PVC, LIYY 03 x 0,14
BZT Werkzeuglängensensor / Tastkopf Ø =19 mm / NPN
€83,19
Automatische Längenermittlung
Der Werkzeuglängensensor muß von oben angefahren werden und funktioniert mit einem Kontaktschalter
Vorteile:
Schneller und genauer Werkzeugwechsel, die Daten werden im Rechner gespeichert
Anwendungsbeispiel:
Die BZT CNC-Software fährt beim Vermessen die Position an und senkt dann langsam das Werkzeug ab, bis der Sensor schaltet. Der gefahrene Weg wird als Werkzeuglänge in die Parameter übernommen.
Technische Spezifikation / technical specification
Elektr. Parameter / elctr. parameters Typisch / typical Einhait / unit
Betriebsspannung / operating voltage 10–30 V V DC
Max. Strom / max. current 200 mA
Maße / dimensions
Durchmesser / diameter ca. 49 mm
Höhe / high ca. 45 mm
Durchmesser Tastkopf / diameter push button ca. 19 mm
Gesamtweg Tastkopf / stroke push button ca. 5 mm
Wiederholgenauigkeit / repeat accuracy ca. ± 0,01 mm
Kabellänge / cable length ca. 5 m
Kabelbelegung / assignment Materialien / materials
Schwarz / black Signal / signal Körper / body Aluminium / alumium
Braun / brown 10–30 V Tastkopf / push-button 1.4305; XrCrNiS18-9
Blau / blue 0 V Masse / ground wire Kabel / cable PVC, LIYY 03 x 0,14
