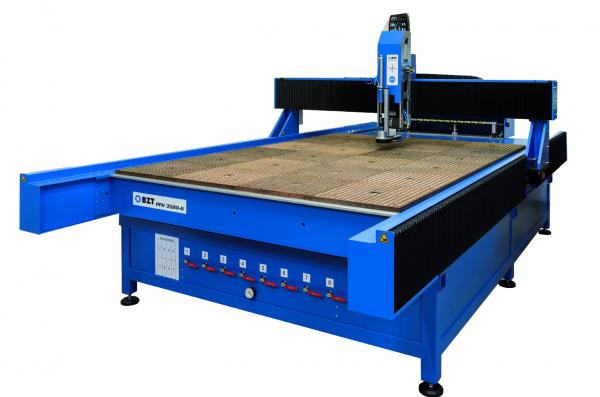

BZT PFH 3520-G
Für vielfältige industrielle CNC-Fräsbearbeitungen
Spezifikationen der BZT PFH 3520-G
Arbeitsbereich
- Verfahrweg X
- 2020 mm
- Verfahrweg Y
- 3510 mm
- Verfahrweg Z
- 170 mm
- Aufspannfläche X
- 2000 mm
- Aufspannfläche Y
- 3500 mm
- Durchlasshöhe Z
- 250 mm
Antrieb & Mechanik
- Antrieb
- Servomotor 750 W / 7,16 Nm (optional)
- Eilgang
- X+Y 12000 mm/min, Z 10000 mm/min
- Wiederholgenauigkeit
- 0,02 - 0,03 mm (gemessen auf der Festlagerseite)
- Kugelrollspindel X
- 16 x 16 mm
- Kugelrollspindel Y
- 25 x 10 mm
- Kugelrollspindel Z
- 16 x 5 mm
- Linearführung
- Bosch Rexroth 25 mm in X | Y | Z
Allgemein
- Stromversorgung
- 330 V / 50 Hz
- Außenabmessungen
- 4000 x 2700 x 2300 mm
- Gewicht
- ca. 2400 kg
Datenblatt — BZT PFH 3520-G
Seite anklicken zum Vergrößern · auf dem Smartphone mit zwei Fingern zoomen
Das Datenblatt zeigt alle Modellvarianten der PFH-Baureihe. Die exakten Werte dieser Maschine finden Sie oben in der Tabelle.
Warum die PFH-Baureihe überzeugt
Konstruktion & Mechanik
Kugelrollspindeln, Linearführungen und Führungswagen von Bosch Rexroth.
Seitenteile aus Stahl in C-Konstruktion; verdeckte Führungen schützen sensible Bauteile vor Verschmutzung.
Angetriebene Mutter in der X- und Y-Achse sorgt für hohe Präzision und Laufruhe bei der Bearbeitung von Plattenmaterial.
2 Kugelrollspindeln Ø 25 mm in der Y-Achse (Gantry-Bauweise) mit Spindelunterstützung.
Stabile X-Achse aus Stahlträger 200 x 100 mm mit doppelten Seitenteilen ermöglicht den Einsatz von HF-Spindeln bis zu 15 kW.
Große stabile Z-Achse, für HF-Spindeln bis 15 kW geeignet.
Ergonomische Bauform: Standfüße liegen innen; besonders geeignet für die Plattenbearbeitung.
Steuerung & Antrieb
CNC-Steuerung optional von OSAI, Heidenhain oder Siemens.
Servoantrieb 750 W / 7,16 Nm optional erhältlich.
Optionaler automatischer Werkzeugwechsler, bis zu 2x 8- oder 2x 16-fach-Tellerwechsler am Portal.
Optionen: Vakuumtisch, T-Nutenplatte (15 oder 20 mm), Drehachse/Schwenkkopf für 5-Achs-Bearbeitung.
Einsatzgebiete & Materialien
Die perfekte CNC-Lösung für höchste Präzision
Die BZT PFH 3520-G vereint Stabilität und Robustheit in einem durchdachten Design. Mit ihrer leistungsstarken Bauweise und präzisen Technologie ist sie die ideale Wahl für die Bearbeitung von Plattenmaterial. Nutzen Sie die Vorteile dieser hochwertigen Maschine, um Ihre Projekte effizient und exakt umzusetzen.
Highlights & Vorteile
- Stabile X-Achse aus Stahl für hohe Belastbarkeit und Langlebigkeit
- Gantry Bauweise in der Y-Achse für optimale Präzision und Laufruhe
- Angetriebene Mutter in der X- und Y-Achse für verbesserte Genauigkeit
- Verdeckte Seitenführungen schützen vor Verschmutzungen und erhöhen die Lebensdauer
- Kompatibel mit HF-Spindeln bis zu 15 kW für vielseitige Anwendungen
Technische Daten
| Merkmal | Details |
|---|---|
| Maschinenmodell | BZT PFH 3520-G |
| X-Achse | Stabile Stahlkonstruktion |
| Y-Achse | Gantry Bauweise |
| Antrieb | Angetriebene Mutter in X- und Y-Achse |
| Führungen | Kugelrollspindeln, Linearführungen von Bosch |
| Spindelkompatibilität | HF-Spindeln bis 15 kW |
| Besonderheiten | Verdeckte Seitenführungen |
Erleben Sie die Qualität „Made in Germany“ mit der BZT PFH 3520-G und steigern Sie Ihre Produktionsmöglichkeiten auf ein neues Niveau.
Andere Größen dieser Baureihe
Modell nicht gelistet?
Nicht jede PFH-Konfiguration ist online gelistet — viele Maschinen fertigen wir individuell auf Anfrage. Sagen Sie uns Ihre Anforderungen (Verfahrwege, Spindel, Steuerung) und wir stellen die passende Maschine für Sie zusammen.
Gut zu wissen zur BZT PFH 3520-G
Welche Verfahrwege hat die BZT PFH 3520-G?
Welche Materialien kann die PFH-Baureihe bearbeiten?
Welche Genauigkeit erreicht die BZT PFH 3520-G?
Wo wird die PFH-Baureihe gefertigt?
Wie kann ich die BZT PFH 3520-G anfragen?
Angebot für die BZT PFH 3520-G anfragen
Wir konfigurieren die Maschine passend zu Ihrer Anwendung — Spindel, Steuerung, Tischtyp und Optionen. Sie erhalten ein verbindliches Angebot.
