CNC-PORTALFRÄSMASCHINE

PF

Stabilität und Flexibilität bei maximaler Zuverlässigkeit

Die CNC-Portalfräsmaschine BZT PF ist ein ideales Einstiegsmodell für den semiprofessionellen Einsatz. Mit hoher Steifigkeit, geringem Gewicht und vielseitigen Einsatzmöglichkeiten in Aluminium, Kunststoff und Holz bietet sie den perfekten Start in die CNC-Technik.

Beratung anfordern Modelle entdecken
Highlights

Was die PF auszeichnet

Durchdachte Konstruktion für professionelle Ergebnisse

Perfekter Einstieg

Ideal für den semiprofessionellen Einsatz: Die PF-Baureihe kombiniert hohen Bedienkomfort mit einer stabilen Rahmenkonstruktion zu einem attraktiven Preis-Leistungs-Verhältnis.

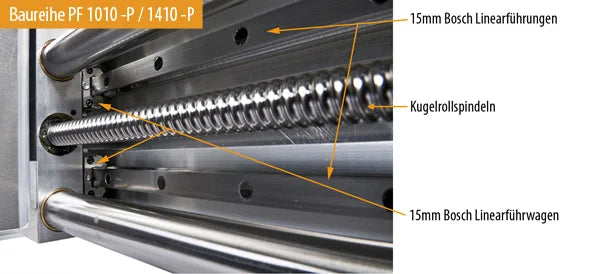

Rundführungen

Präziser Lauf durch Ø 25 mm gehärtete und geschliffene Rundführungen in der X- und Y-Achse.

Kugelrollspindeln

Qualität, die man spürt: 16 mm Kugelrollspindeln in allen Achsen sorgen für hohe Präzision und Langlebigkeit.

Offener Rahmen

Maximale Flexibilität: Durch die offene Rahmenkonstruktion (ohne Tisch) kann die Maschine direkt auf große oder sperrige Werkstücke aufgesetzt werden.

Synchroner Antrieb

Die Y-Achse wird von zwei Spindeln angetrieben, die per Zahnriemen synchronisiert sind, um Verspannungen im Portal effektiv zu verhindern.

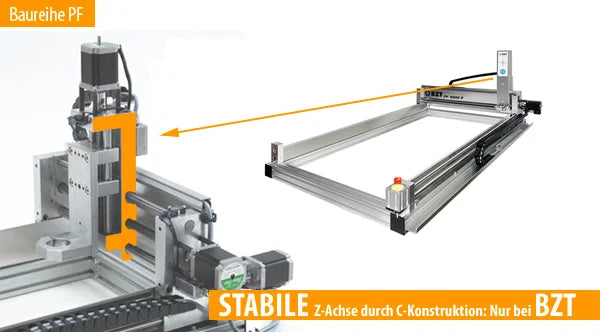

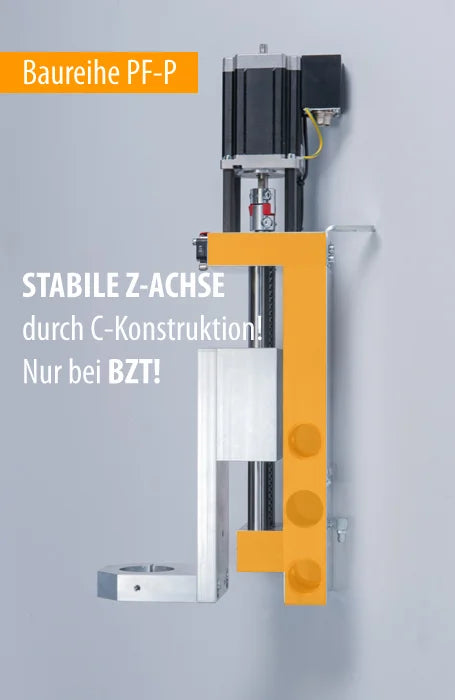

Stabile Z-Achse

Die spezielle C-Konstruktion der Z-Achse verleiht der Maschine eine für diese Klasse außergewöhnliche Stabilität.

Technische Daten

Engineering Excellence

Präzise gefertigt für höchste Ansprüche

Spezifikationen

Verfahrweg Z-Achse
110 mm
Wiederholgenauigkeit
± 0.01 mm
Eilgang (X/Y)
8000 mm/min
Leistung (Optional)
bis 1.0 kW

Konstruktion & Elektronik

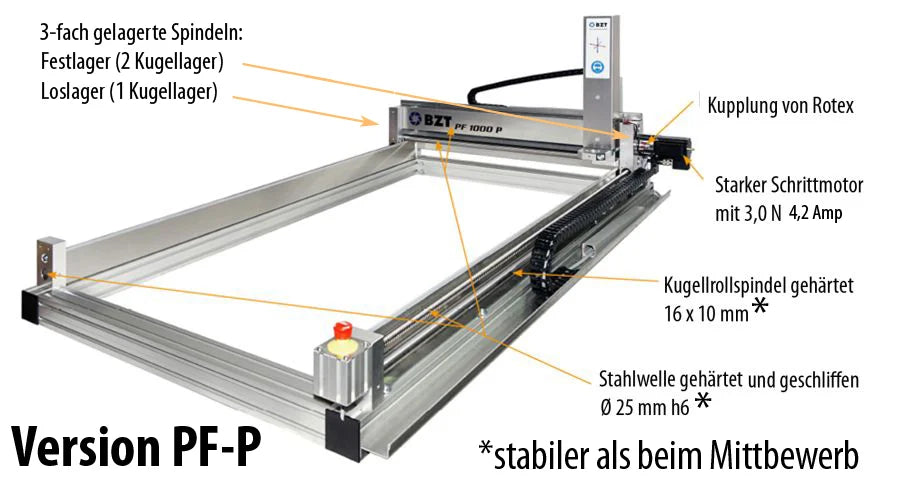

  • Rundführungen Ø 25 mm (gehärtet & geschliffen)
  • Kugelrollspindeln X/Y: 16 x 10 mm
  • Kugelrollspindel Z: 16 x 5 mm
  • Portalwangen aus 15 mm Aluminium
  • Durchlasshöhe unter Portal: ca. 110 mm
  • Doppelantrieb Y-Achse (Zahnriemen-Sync)
  • Schrittmotoren 4,2 A / 3,0 Nm
  • Optional: Closed Loop System
  • Mechanische Referenzschalter
  • Optional: HF-Spindel bis 1 kW

Einsatzgebiete

Vielseitig einsetzbar für Modellbau, Werbetechnik und leichte Metallbearbeitung:

KunststoffeHolzAcrylglasNichteisenmetalle (leicht)

Während des Fräsvorgangs benötigen einige Werkstoffe, wie z.B. Aluminium, eine Kühlung.

Optionales Zubehör

T-Nutenplatte
Vakuumtisch
Werkzeuglängensensor
Minimalmengenschmierung

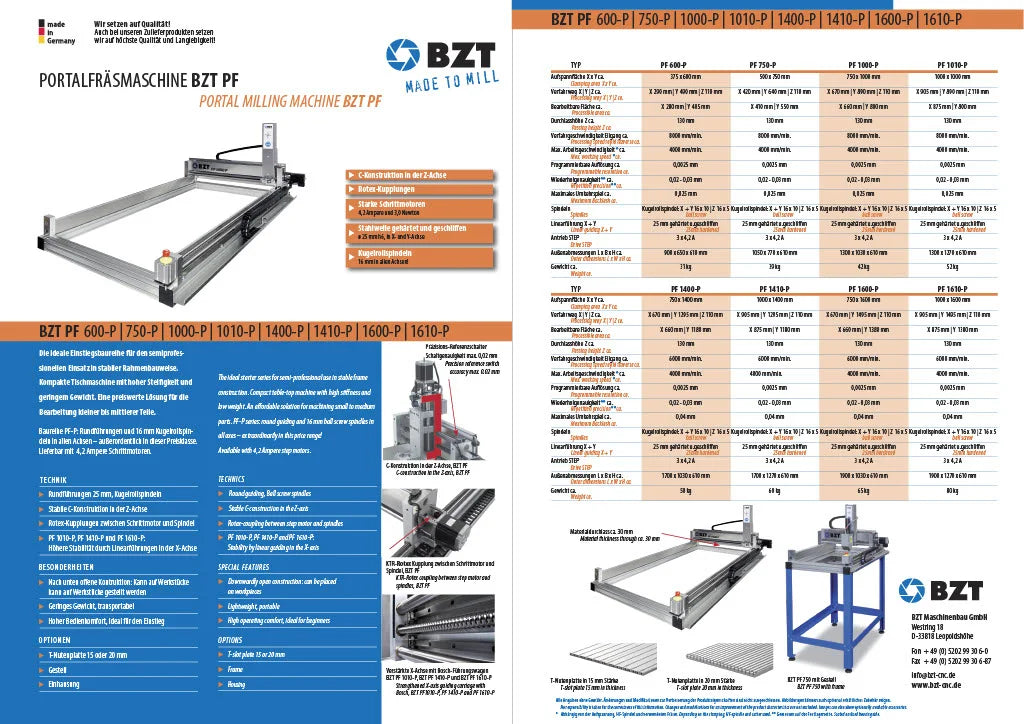

Datenblatt auf Anfrage erhältlich.

Datenblatt anfordern

Interesse an der PF?

Lassen Sie sich von unseren Experten beraten.

Beratung anfordern

Hinweis zu technischen Daten: Alle Angaben ohne Gewähr.
