PFU-S
der Garant für hervorragende Stabilität

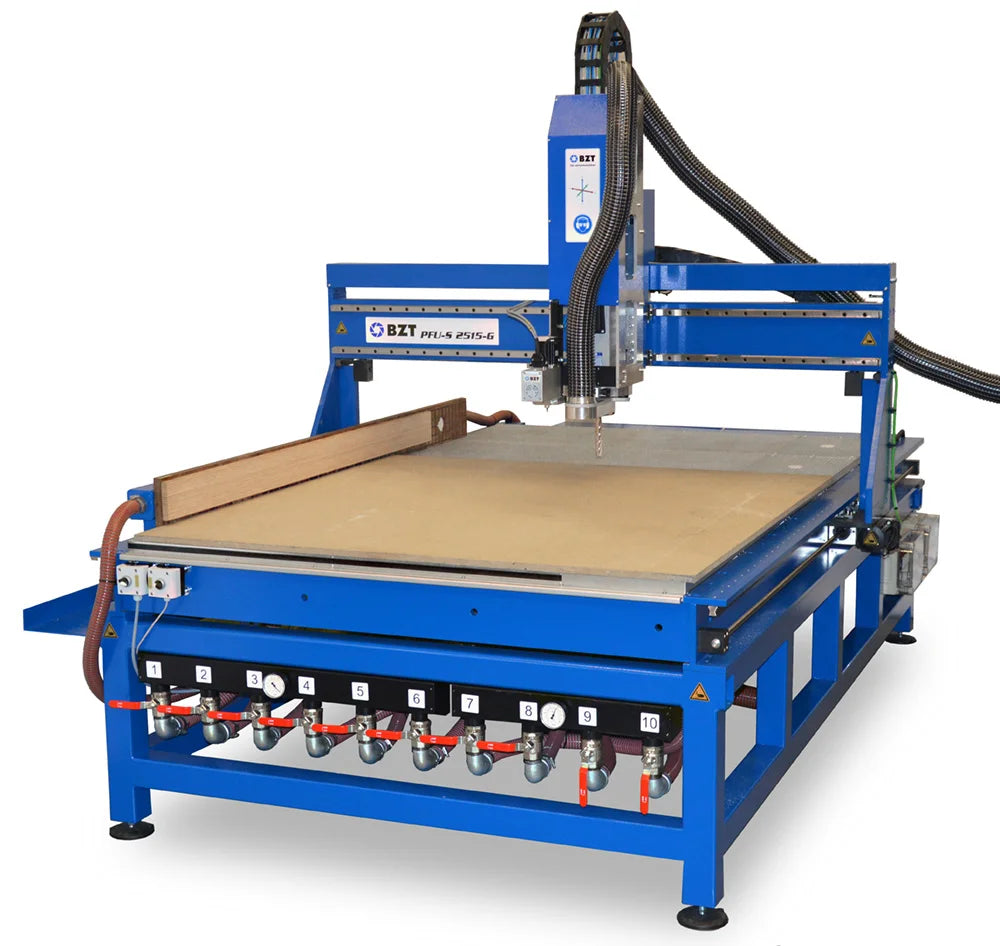

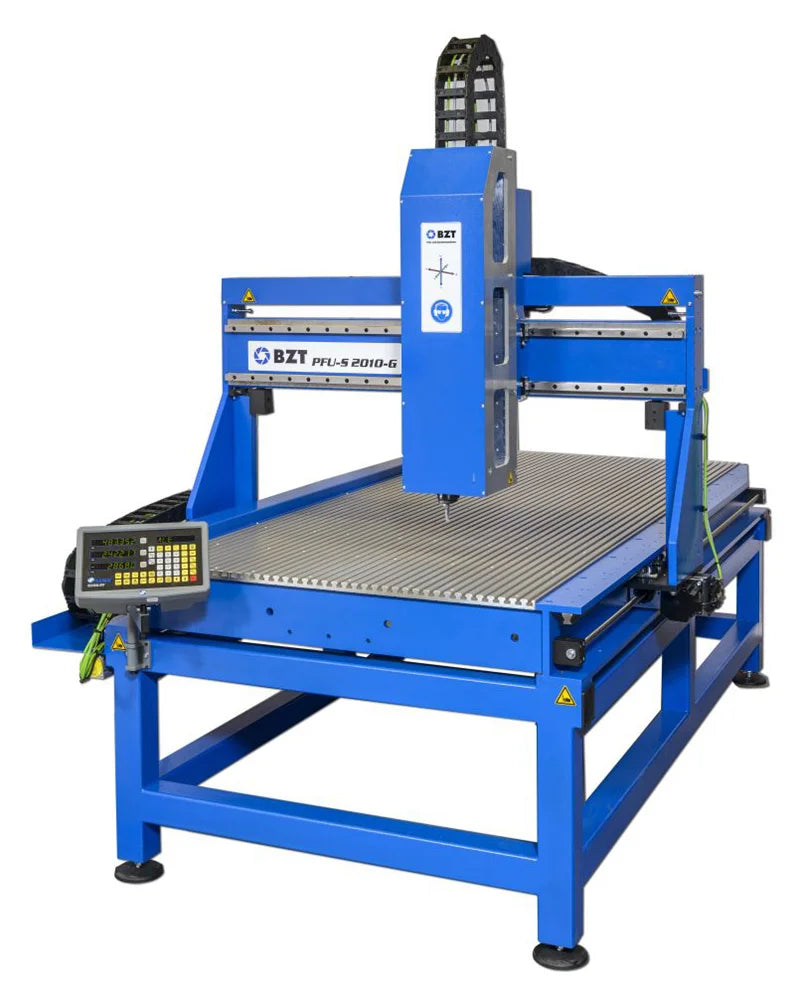

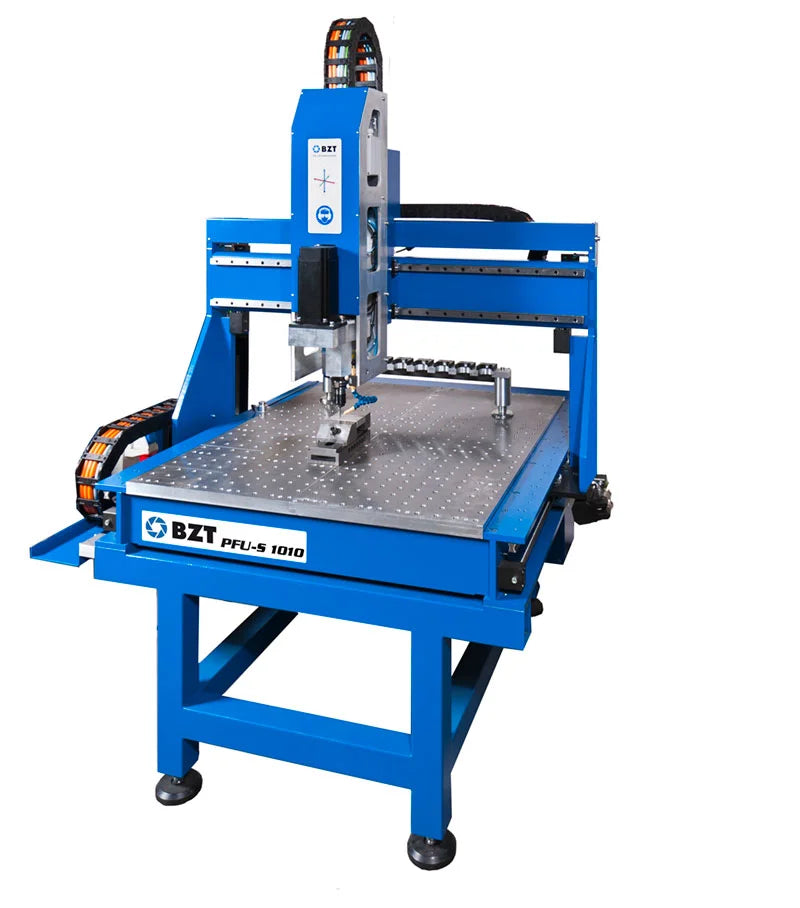

Die Portalfräsmaschine PFU-S ist eine weitere Variante der PFU Baureihe, die noch robuster und stabiler konstruiert und sehr präzise gefertigt ist. Die CNC-Fräsen der Baureihe PFU-S zeichnen sich durch eine höhere Steifigkeit aus und werden nur in der Gantry-Bauweise angeboten.
Bitte wählen Sie eine Produkt-Collection im Customizer.
Was die PFU-S auszeichnet
Durchdachte Konstruktion für professionelle Ergebnisse
Stahlportal
Für höhere Stabilität in der CNC-Fräsmaschine sorgt das Stahlportal: In der X-Achse wird ein Stahlträger verbaut, der noch geringere Schwingungen bei der CNC-Bearbeitung garantiert.
HF-Spindeln

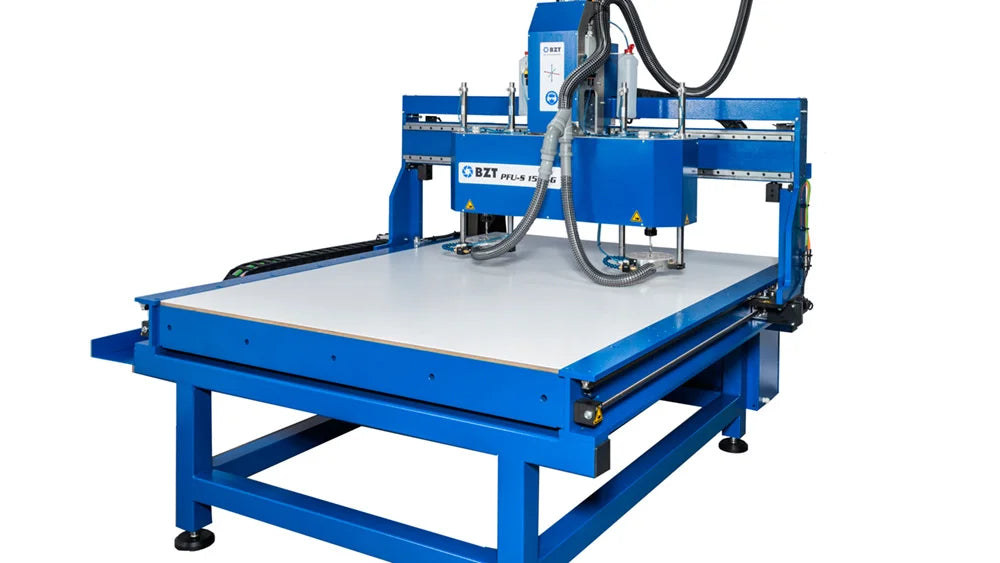

Die Portalfräse PFU-S ist für HF-Spindeln ohne automatischen Werkzeugwechsel bis 4,5 kW und mit automatischem Werkzeugwechsel bis 3,6 kW geeignet (optional).
Gantry-Bauweise
Vielseitig einsetzbar, da durch die Gantry-Bauweise zwei Motoren in der Y-Achse das Portal beidseitig bewegen und die Mittelstreben herausgenommen werden können.
C-Stahlkonstruktion
Präzise und schnelle CNC-Fräsbearbeitung wird durch schwingungsarme Seitenteile in stabiler C-Stahlkonstruktion ermöglicht.
Schaltschränke
Die optionalen Schaltschränke sind wählbar zwischen hängend kompakt integriert an der CNC-Fräsmaschine und freistehenden.
Bedienerfreundlich
Die Bauart des Gestells ist durch die innen liegenden Standfüße des Gestells bedienerfreundlich konstruiert.
Engineering Excellence
Präzise gefertigt für höchste Ansprüche
Spezifikationen
Konstruktion & Elektronik
- Z-Achse mit max. 170 mm Verfahrweg (je nach Ausstattung)

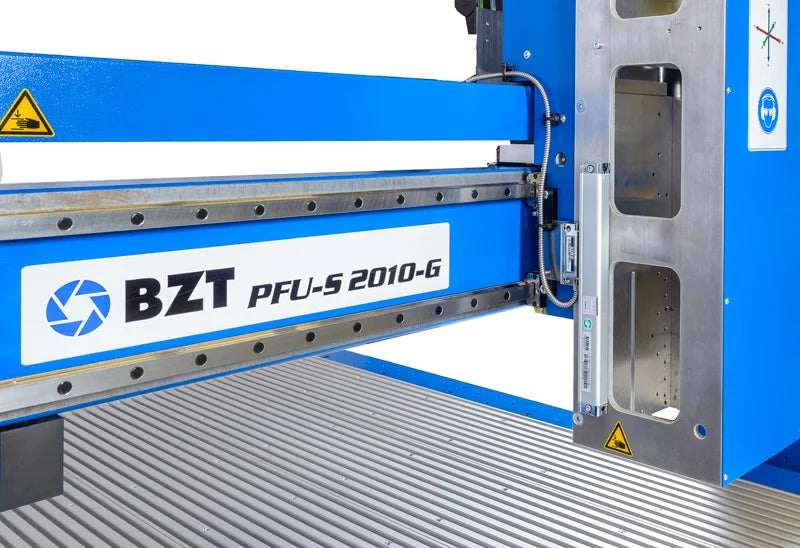

- 25 mm Linearführungen und Führungswagen von Bosch Rexroth
- Angetriebene Muttern in X- und Y-Achse von Bosch Rexroth für große Kraftübertragung bei hoher Präzision
- Verdeckte Seitenführungen schützen sensible Bauteile vor Verschmutzung
- Seitenteile in stabiler C-Konstruktion aus Stahl

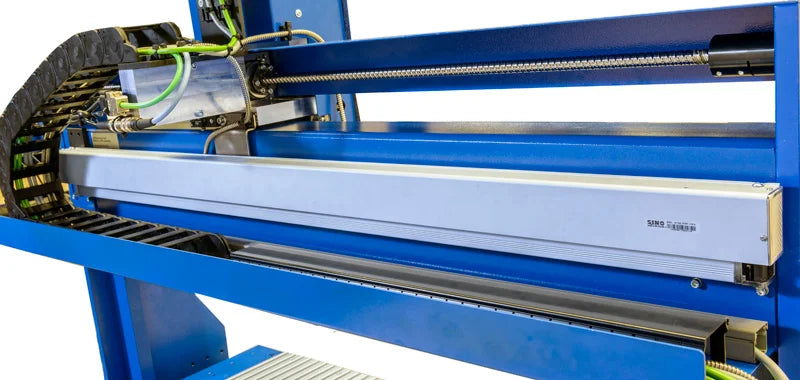

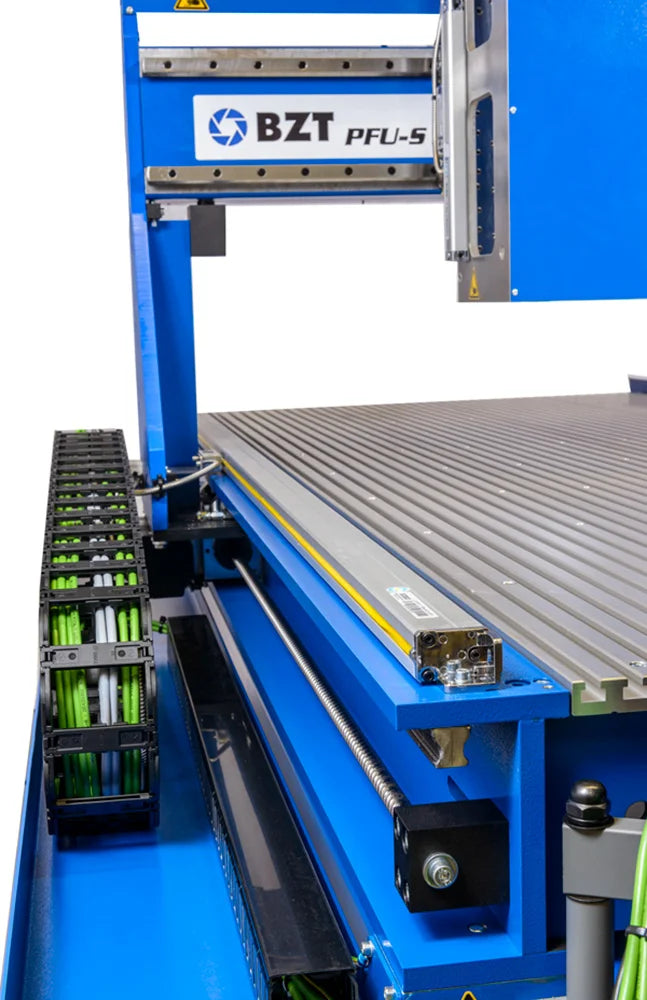

- Präzisionskugelrollspindeln in allen Achsen (zwei Kugelrollspindeln in der Y-Achse)
- X-Achse: Stahlträger 200 x 100 x 10 mm
- Intelligente Elektroplanung durch optionale Schaltschränke, die kundenspezifisch angepasst und frei gestaltbar sind
- Jeder Schaltschrank ist auch zusätzlich mit Closed Loop Schrittmotor 6 A / 5 Nm oder Servomotor 750 W / 7,16 Nm erhältlich (optional)
- Präzisionsreferenzschalter mechanisch, Schaltgenauigkeit maximal 0,02 mm bei Closed Loop
- Induktive Referenzschalter für berührungsloses Referenzieren bei Servoschaltschränken (optional)
- Absolute Servomotoren (optional), kein Referenzieren der Maschine notwendig
- Frei wählbare CNC Industriesteuerung von OSAI, Heidenhain oder Siemens für 4-Achs Simultanbearbeitung (optional)
Galerie
Einsatzgebiete
Die Portalfräse PFU-S wird für Fräsarbeiten in der Profil- und Plattenbearbeitung, 3D-Objekten wie Formen- und Modellbau sowie Gravuren in 2D und 3D eingesetzt. Mögliche Materialien, die in 2D oder 3D bearbeitet werden können:
Während des Fräsvorgangs benötigen einige Werkstoffe, wie z.B. Aluminium, eine Kühlung. Durch die Wärmeentwicklung können die anfallenden Späne das Fräswerkzeug verstopfen oder verkleben.
Optionales Zubehör
Datenblatt auf Anfrage erhältlich.
