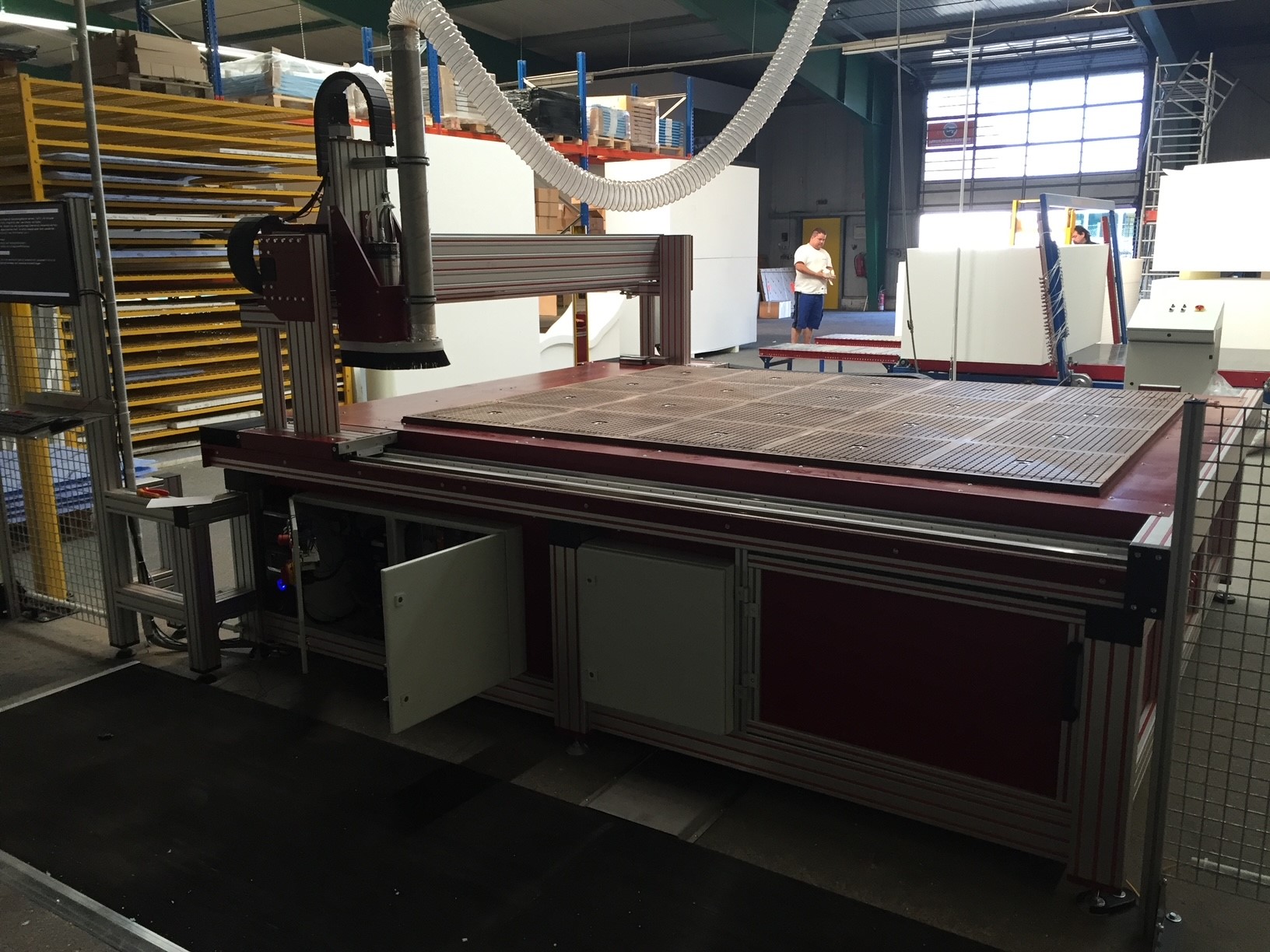

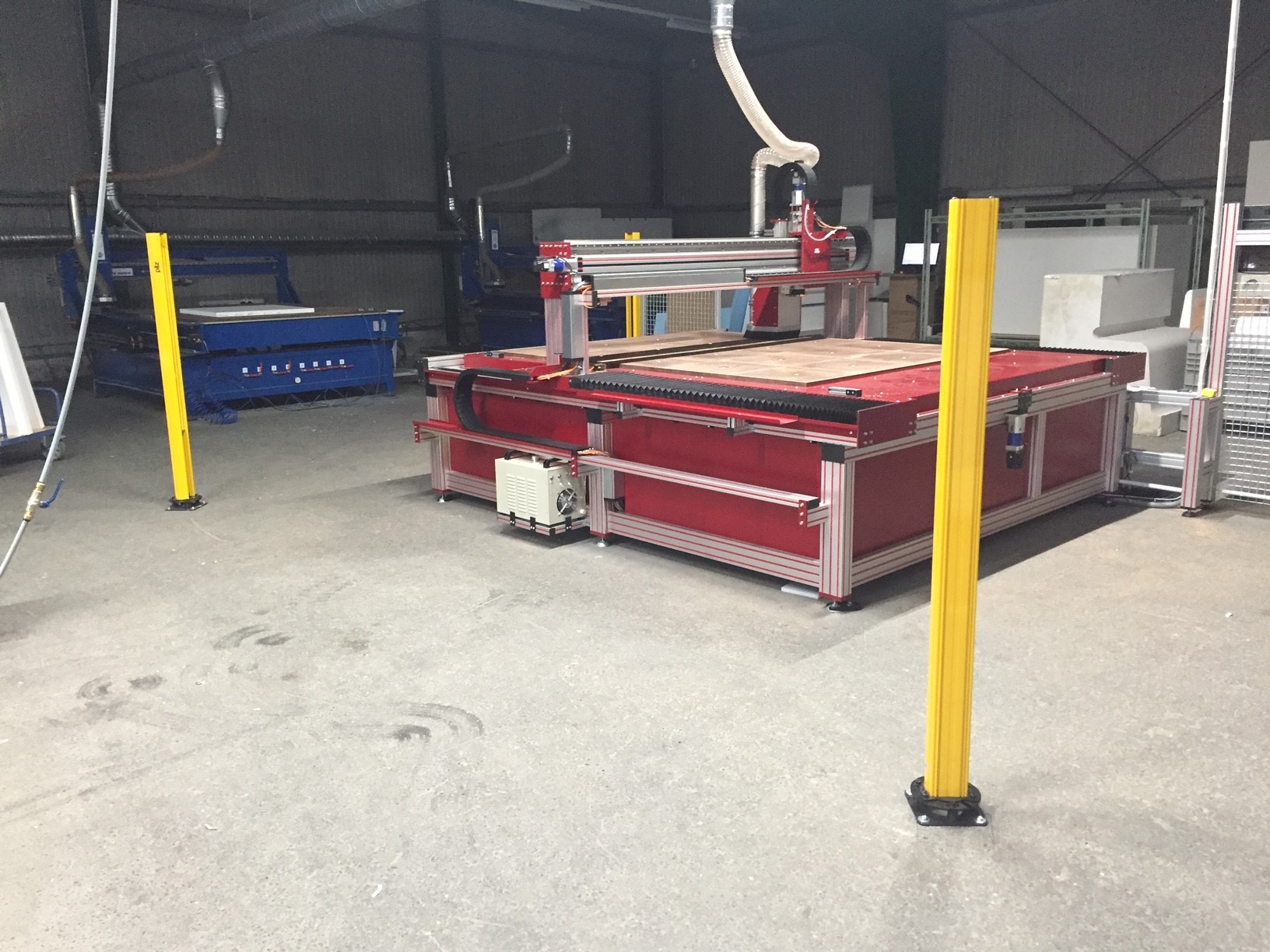

Portalfräse zur Kunststoff und Holzbearbeitung
Portalfräse zur Kunststoff und Holzbearbeitung
Außenmaße ca: 3500mm X 2900mm X 2800mm
Bearbeitungsfläche ca: 2500mm X 2000mm
Z-Achsen Verfahrweg ca: 500mm
Durchlasshöhe unterm Träger ca: 420mm
Frässpindel : Mechatron Wassergekühlt HFP-M 12 565-18
8 x Vakuumverteiler
Mitsubishi Servomotoren mit Getriebe Übersetzung
Verfahrwege 2750x2100x200 mm
Parameter:
· Aufspannfläche 2000 x 2500 mm
· Verfahrgeschwindigkeit der Achsen ca. 400mm/s (Steuerungsabhängig)
· X Achse 1x Kugelgewindetrieb KGT 20x20 mit Servoantrieb, Verfahrweg 2100mm,
2x Kugelumlaufführung zur Kraftaufnahme Wirkungsgrad 85%, Achsialspiel
0,08mm
· Y Achse 2x Kugelgewindetrieb KGT 20x20, verbunden durch Vielkeilwelle VK14
mit Servoantrieb, Verfahrweg 2750mm, 3x Kugelumlaufführung zur Kraftaufnahme
Wirkungsgrad 85%, Achsialspiel 0,08mm
· Y Achse 1x Kugelgewindetrieb KGT 20x20, Verfahrweg 200mm, 2x
Kugelumlaufführung zur Kraftaufnahme Wirkungsgrad 85%, Achsialspiel 0,08mm
· Gestell aus schwerem Aluminium Profil, schwingungsarm
· Maschinentisch Stahl, belegt mit Vakuumfrästisch aus hochvergütetem
Plattenwerkstoff (Kunstharzpressholz) nach DIN 7707 Teilung 500x500mm s=25,
Ansaugung 8-fach 1/1/4“
· Vakuumverteiler 8-fach, Eingang 1x 2", Ausgang 8x 1,1/4"
· HF Spindel 6,5KW 18000 U/min inkl. FU
· Schaltschrank mit Servo Controllern, FU, Netzteil und Absicherung
· Safety SPS zur Auswertung des NotAus Kreises und der Sicherheitsschaltmatten
· CNC USB Controller im Schaltschrank,
· 1 St. Bedienmodul an der Maschine
· Software technische Details:
USB Schnittstelle
Ausgänge zur Maschine SUBD-25 and SUBD-9, kein breakout board notwendig!
3 Achsen, erweiterbar auf 4 Achsen durch eine Software Option
Maximal 125 KHz Schrittfrequenz
Volle 3D interpolation
Anschluß für ein elektronisches Handrad
PWM oder 0-10V Ausgang für die Regelung der Spindeldrehzahl
Eingang für einen Werkzeuglängensensor
Eingang für einen Spindlesensor. Zur Erfassung der Spindrehzahl und zum
Gewindeschneiden beim Drehen.
Ein-Ausgänge für die Kühlung, Spindel und extra Ausgang zur freien Verfügung
· Vorbereitung für Styroporhandling zur automatischen Werkstückaufgabe
Im Lieferumfang außerdem enthalten:
· 1 Spannzangensatz 3-20mm (18 Stück)
· Inbetriebnahme und Einweisung
· Maschinenpreis ohne Lieferung:
Für den Betrieb benötigen Sie einen PC oder Notebook,
empfohlene Mindesausstattung: WIN 7 / XP; CPU Dual Core 2,2 GHz,
1GB RAM, VGA Grafikkarte mit Open GL, 2 x Etherne
Absicherung der Anlage nach CE Richtlinie:
• 4 Stück Sicherheitsmatte NBR 2250 x 1000mm (Schutzeinrichtung um allseitigen Zugang der Anlage ohne Schutzzaun oder Sicherheitslichtgitter zu realisieren) inkl. Auswertegeräte und Einbindung in die Sichheits SPS • Bei Bestellung mit Werkstückhandling entfällt eine Sicherheitstrittmatte und somit 25% der Kosten für die Absicherung
Werkstückhandling / Automatische Zuführung der Styroporrohlinge und Abschieben auf einen Hubtisch:
Die Styroporrohlinge (max. 2000x2500x40) werden mittels Nadelgreifern von einem Hubtisch schichtweise entnommen und der Anlage zugeführt. In der Anlage werden diese pneumatisch auf einen Nullpunkt ausgerichtet. Nach erfolgter Bearbeitung werden die Duschtassen pneumatisch vom Maschinentisch auf einen 2. Hubtisch aufgeschoben. Die Stapelkapazität beträgt ca. 600mm in der Höhe. Kundenseits muss der aufzugebende Stapel gegen, am Aufgabehubtisch befindliche Anschläge ausgerichtet werden. Abgesichert wird das Handling mittels Sicherheitslichtgitter.
Gebrauchtgerät keine Garantie keine Gewährleistung
